使用BLOCK命令可以从选定的对象中创建一个块定义。每个块定义都包括块名、一个或多个对象、用于插入块的基点坐标值和所有相关的属性数据。

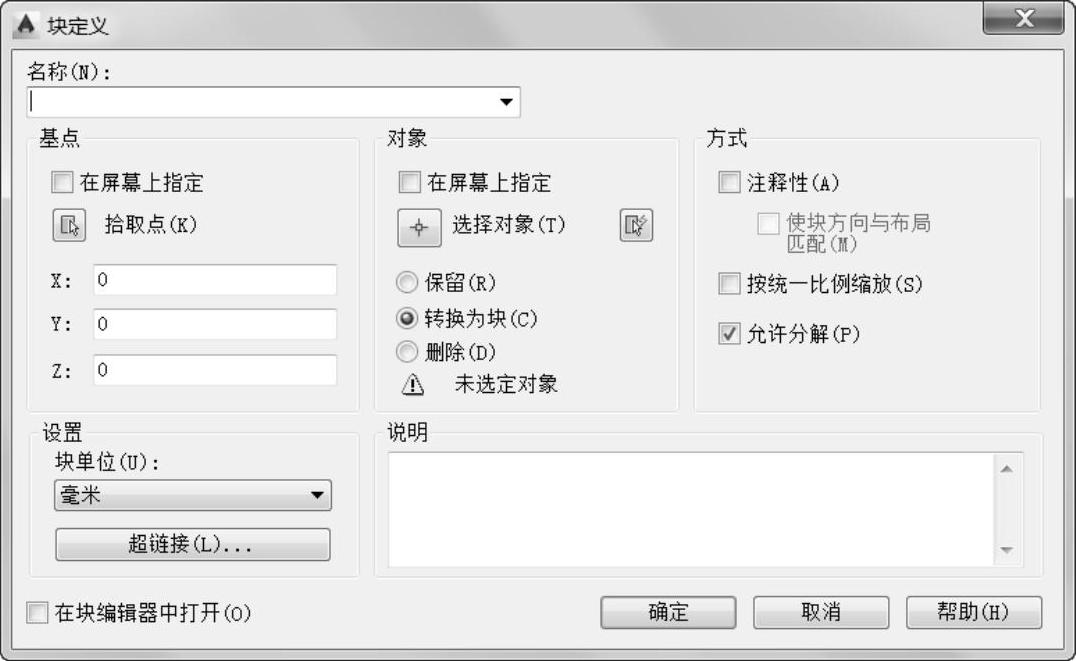

在命令行的“输入命令”提示下输入“BLOCK”并按＜Enter＞键，或者单击“创建块”按钮，弹出“块定义”对话框，如图8-1所示。下面介绍该对话框各主要选项和工具的功能含义。

图8-1 “块定义”对话框

1)“名称”框：用于指定块的名称，块名称最多可以包含255个字符，包括字母、数字、空格以及操作系统或程序未作他用的任何特殊字符。块名称及块定义将保存在当前图形中。倘若在“名称”框中选择现有的块时，将显示块的预览。

2)“基点”选项组：用于指定块的插入基点。可以在相应的文本框中输入X、Y、Z坐标值，也可以通过单击“拾取点”按钮以在当前图形中拾取插入基点，还可以勾选“在屏幕上指定”复选框以在关闭对话框时提示用户指定基点。

3)“对象”选项组：用于指定新块中要包含的对象，以及创建块之后如何处理这些对象：保留、删除还是将它们转换成块实例。

●“在屏幕上指定”复选框：勾选此复选框时，则设置在关闭对话框时，将提示用户指定对象。

●“选择对象”按钮:单击此按钮，暂时关闭“块定义”对话框，由用户选择要生成块的对象，选择完对象后按＜Enter＞键返回到“块定义”对话框。

●“快速选择”按钮：单击此按钮，弹出“快速选择”对话框，从中定义选择集。

●“保留”单选按钮：用于创建块以后，将选定对象保留在图形中作为区别对象。

●“转换为块”单选按钮：用于创建块以后，将选定对象转换成图形中的块实例。

●“删除”单选按钮：用于创建块以后，从图形中上删除选定的对象。

4)“方式”选项组：用于指定块的行为，包括指定块是否为注释性，是否按统一比例缩放和是否允许分解。

5)“设置”选项组：使用该选项组的“块单位”下拉列表框中指定块参照插入单位，“超链接”按钮用于打开“插入超链接”对话框，可将某个超链接与块定义相关联。(www.daowen.com)

6)“说明”选项组：在该选项组的文本框中输入块的文字说明。

7)“在块编辑器中打开”复选框：勾选此复选框时，单击“确定”按钮后，将在块编辑器中打开当前的块定义。

请看以‘卜创建图形块的一个简单范例。

打开配套光盘中的“块定义三极闸流晶体管.dwg”文件，接着在命令行中输入“BLOCK”并按＜Enter＞键，弹出“块定义”对话框。在“名称”文本框中输入“三极闸流晶体管”，接着在“对象”选项组中选择“转换为块”单选按钮，单击“选择对象”按钮，暂时关闭“块定义”对话框，在图形窗口中指定角点1和角点2来窗选整个图形，如图8-2所示，按＜Enter＞键返回到“块定义”对话框。在“基点”选项组中单击“拾取点”按钮，选择图8-3所示的中点作为新块的基点。在“块定义”选项组中继续设置其他选项，然后单击“确定”按钮。

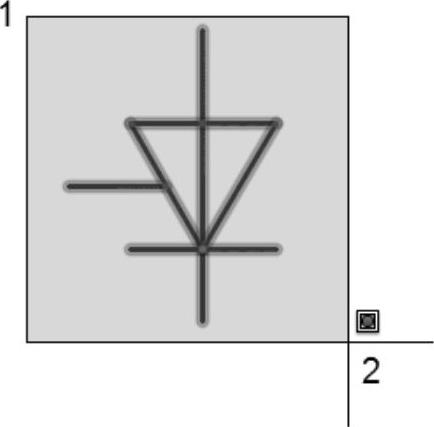

图8-2 选择对象

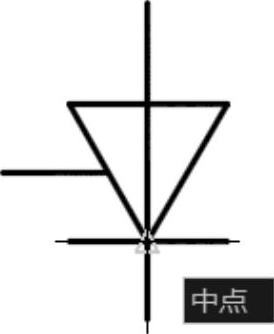

图8-3 指定基点

此外，用户也可以在命令行的“输入命令”提示下输入“-BLOCK”，此时将不弹出“块定义”对话框，而是根据命令行提示进行相应的操作。

命令：-BLOCK↙ //输入“-BLOCK”并按＜Enter＞键

输入块名或[？]：NEWBLOCK↙ //输入新建图块的名称

指定插入基点或[注释性（A）]： //指定插入基点

选择对象：指定对角点：找到6个 //选择要创建块的对象

选择对象：↙ //按＜Enter＞键
