AutoCAD2015命令速查手册与范例

参数管理器列出标注约束参数、参照参数和用户变量。在参数管理器中,单击标注约束参数的名称可以高亮显示图形中的约束,双击名称或表达式可以对它们进行编辑,单击鼠标右键并选择“删除”命令可以删除标注约束参数或用户变量,单击列标题可以按名称、表达式或值对参数的列表进行排序。

命令行的“输入命令”提示下输入“PARAMETERS”命令并按<Enter>键,或者在功能区“参数化”选项卡的“管理”面板中单击“参数管理器”按钮978-7-111-47759-4-Chapter07-61.jpg,可以打开“参数管理器”选项卡(可简称为参数管理器),如图7-35所示。在该参数管理器的列表中可以像常规表格一样更改相应的内容,例如可以更改指定约束的名称、表达式和值。“创建新参数组”按钮978-7-111-47759-4-Chapter07-62.jpg用于创建新参数组,“新建用户参数”按钮978-7-111-47759-4-Chapter07-63.jpg用于创建新的用户参数,“删除”按钮978-7-111-47759-4-Chapter07-64.jpg用于删除选定的参数。如果在参数管理器中单击“展开参数过滤器树”按钮978-7-111-47759-4-Chapter07-65.jpg,则“参数管理器”选项板将展开参数过滤器树,如图7-36所示。

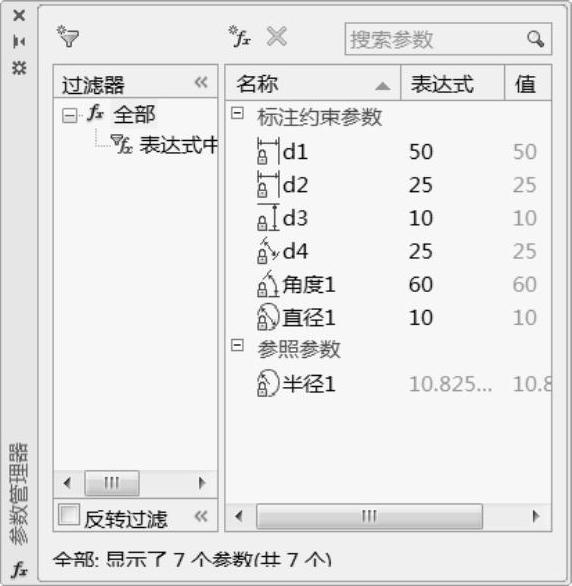

图7-35 参数管理器(www.daowen.com)


图7-36 展开参数过滤器树

在表达式中可以使用相关的运算符和函数。用户需要了解表达式的优先级顺序。表达式是根据标准数学优先级的规则计算:①括号中的表达式优先,最内层括号优先;②运算符标准顺序依次为取负值、指数、乘除、加减;③优先级相同的运算符从左至右计算。
