AutoCAD2015标注约束的创建与运用

DIMCONSTRAINT命令用于对选定对象或对象上的点应用标注约束,或将关联标注转换为标注约束。

命令:DIMCONSTRAINT↙ //输入“DIMCONSTRAINT”并按<Enter>键

当前设置:约束形式=动态

输入标注约束选项[线性(L)/水平(H)/竖直(V)/对齐(A)/角度(AN)/半径(R)/直径(D)/形式(F)/转换(C)]

<对齐>://指定标注约束选项,再根据所选标注约束选项进行相应操作

DIMCONSTRAINT命令提供的常用工具命令如表7-4所示。

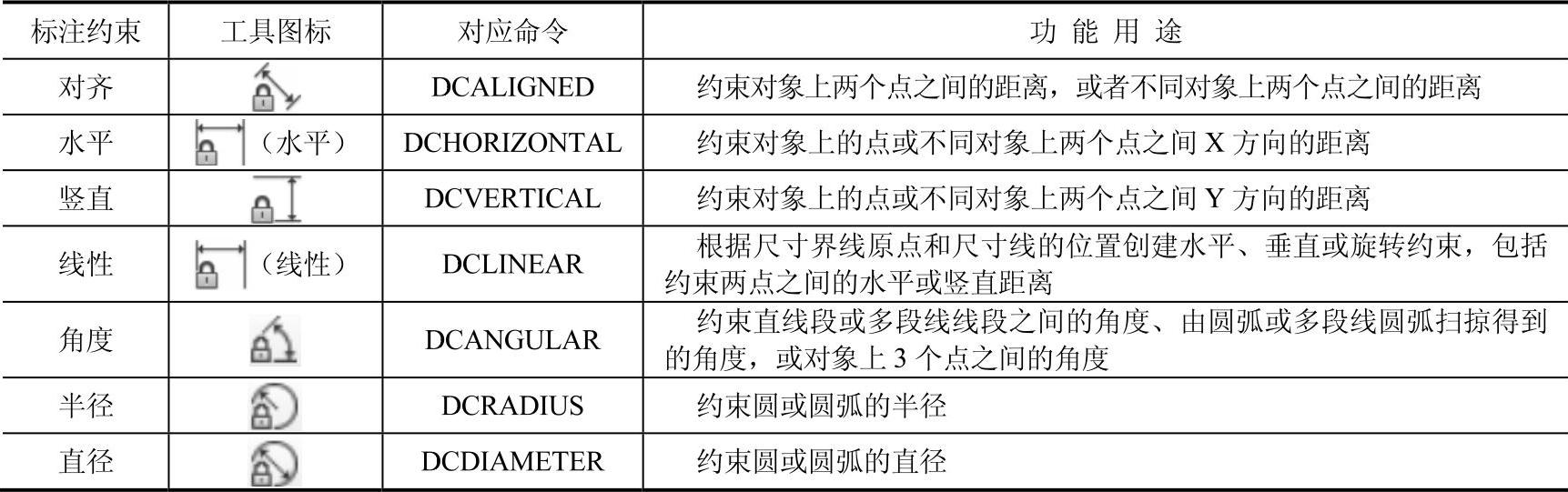

表7-4 创建各类标注约束的常用工具命令


下面介绍在图形中创建各种动态标注约束的范例。

1)打开本书配套光盘中的“标注约束操练.dwg”文件,该文件中存在的原始图形如

图7-15所示。确保启用“动态约束模式”,如图7-16所示。

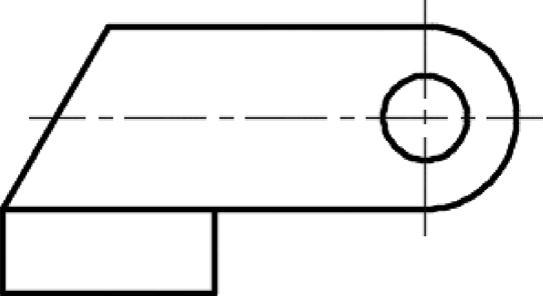

图7-15 原始图形


图7-16 启用动态约束模式

2)创建一个水平标注约束。单击“水平标注约束”按钮978-7-111-47759-4-Chapter07-29.jpg,分别指定两个约束点,如图7-17所示。然后指定尺寸线位置,如图7-18所示,此时可以输入值或指定表达式(名称=值),这里按<Enter>键接受默认值,完成创建的该水平标注约束如图7-19所示。

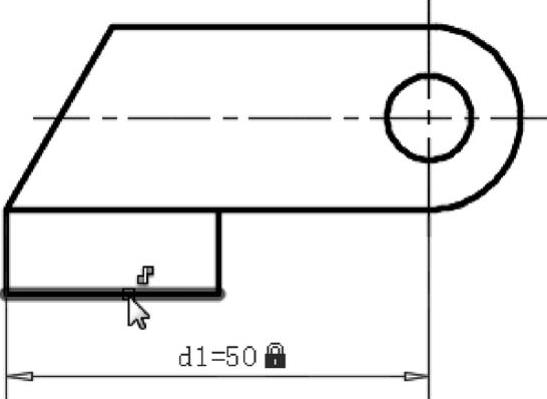

图7-17 指定两个约束点

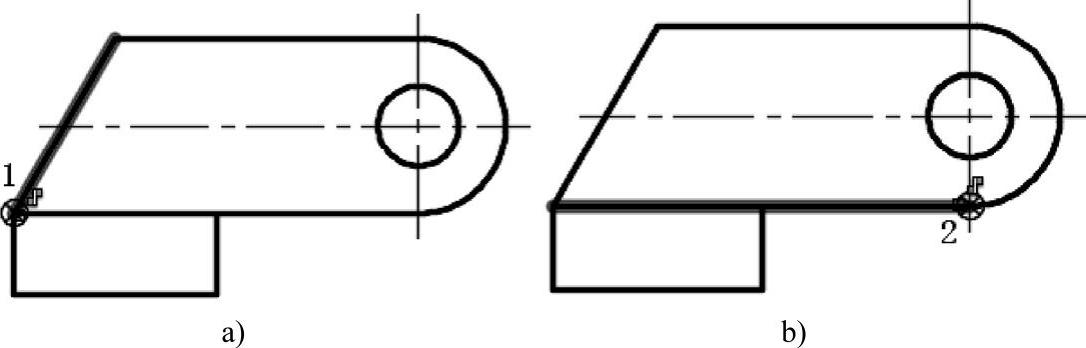

a)指定第一个约束点b)指定第二个约束点


图7-18 指定尺寸线位置

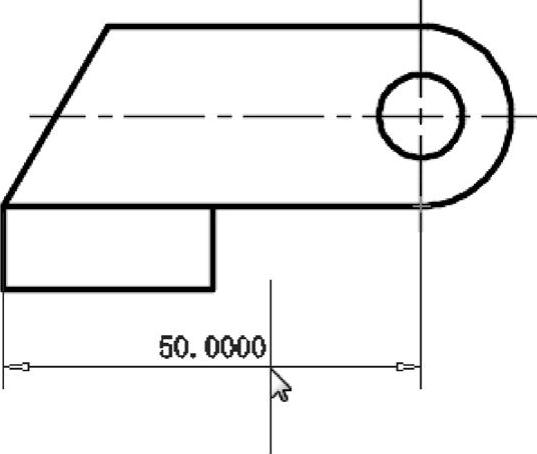

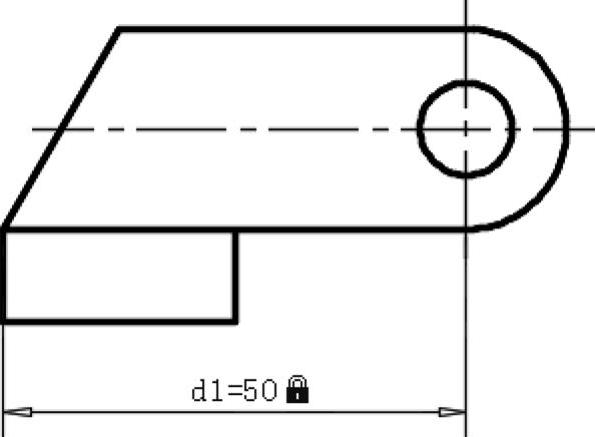

图7-19 创建水平标注约束

3)创建一个水平标注约束。单击“水平标注约束”按钮978-7-111-47759-4-Chapter07-33.jpg,接着根据命令行的提示进行以下操作。

命令:_DcHorizontal

指定第一个约束点或[对象(O)]<对象>:O //选择“对象(O)”选项

选择对象: //选择图7-20所示的水平线段

指定尺寸线位置: //使用鼠标光标在指定尺寸线的位置处单击

标注文字=25

此时,按<Enter>键接受默认的尺寸参数值,创建的第二个水平标注约束如图7-21所示(图中已适当调整两个水平标注约束的放置位置)。(www.daowen.com)


图7-20 选择要约束的水平线段

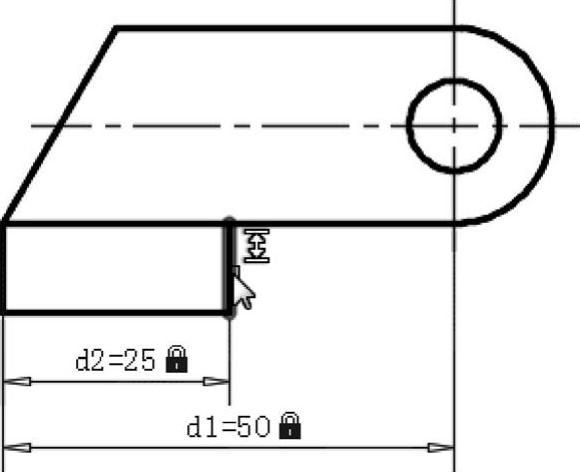

图7-21 创建水平标注约束2

4)创建竖直标注约束。单击“竖直标注约束”按钮978-7-111-47759-4-Chapter07-36.jpg,接着根据命令行的提示进行如下操作。

命令:_DcVertical

指定第一个约束点或[对象(O)]<对象>:↙//按<Enter>键以接受选择默认的“对象”选项

选择对象://选择图7-22所示的直线

指定尺寸线位置://使用鼠标光标在指定尺寸线的位置处单击

标注文字=10此时,按<Enter>键接受默认的尺寸参数值,创建的竖直标注约束如图7-23所示。


图7-22 选择一条直线对象

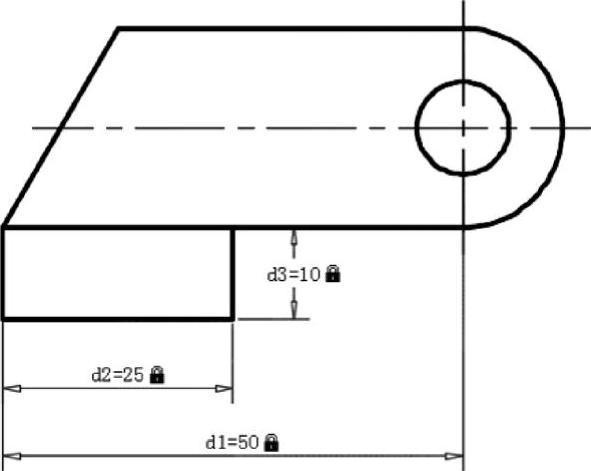

图7-23 完成竖直标注约束

5)创建直径标注约束。单击“直径标注约束”按钮978-7-111-47759-4-Chapter07-39.jpg,选择圆并指定尺寸线位置,按<Enter>键接受默认的表达式(值),从而完成图7-24所示的直径标注约束。

6)创建对齐标注约束。单击“对齐标注约束”按钮978-7-111-47759-4-Chapter07-40.jpg,在“指定第一个约束点或[对象(O)/点和直线(P)/两条直线(2L)]<对象>:”提示下输入“O”,并按<Enter>键以确认选择“对象(O)”选项,选择倾斜的直线段,接着指定尺寸线位置,按<Enter>键接受默认的标注表达式(值),从而完成图7-25所示的对齐标注约束。

7)创建角度标注约束。单击“角度标注约束”按钮978-7-111-47759-4-Chapter07-41.jpg,分别选择所需的两条直线并指定尺寸线位置,直接按<Enter>键接受默认的标注表达式(值),从而完成图7-26所示的角度标注约束。

8)创建半径标注约束。单击“半径标注约束”按钮978-7-111-47759-4-Chapter07-42.jpg,选择圆弧并指定尺寸线位置,按<Enter>键接受默认值,此时弹出图7-27所示的“标注约束”对话框,从中选择“创建参照标注”选项,从而完成图7-28所示的半径参照标注。

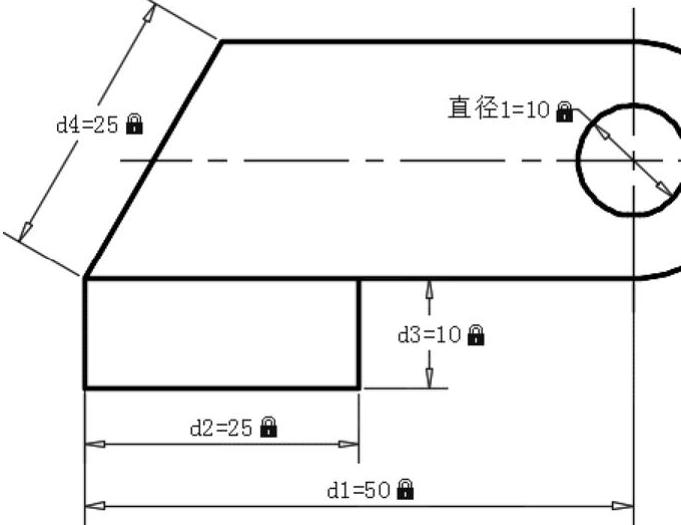

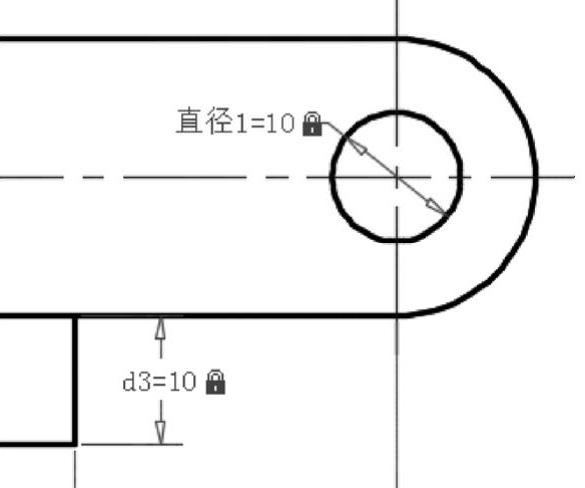

图7-24 直径标注约束


图7-25 对齐标注约束

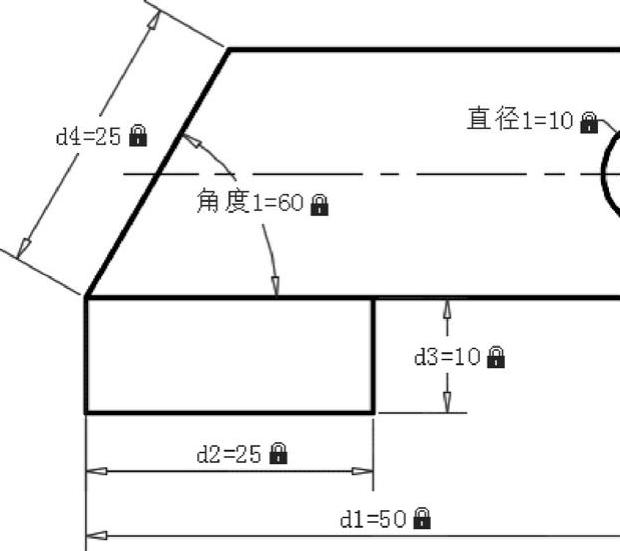

图7-26 创建角度标注约束

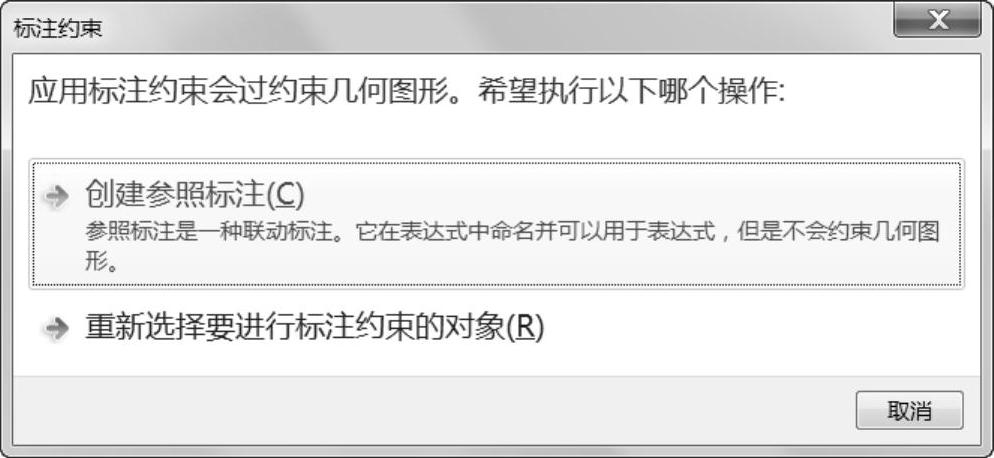

图7-27 “标注约束”对话框

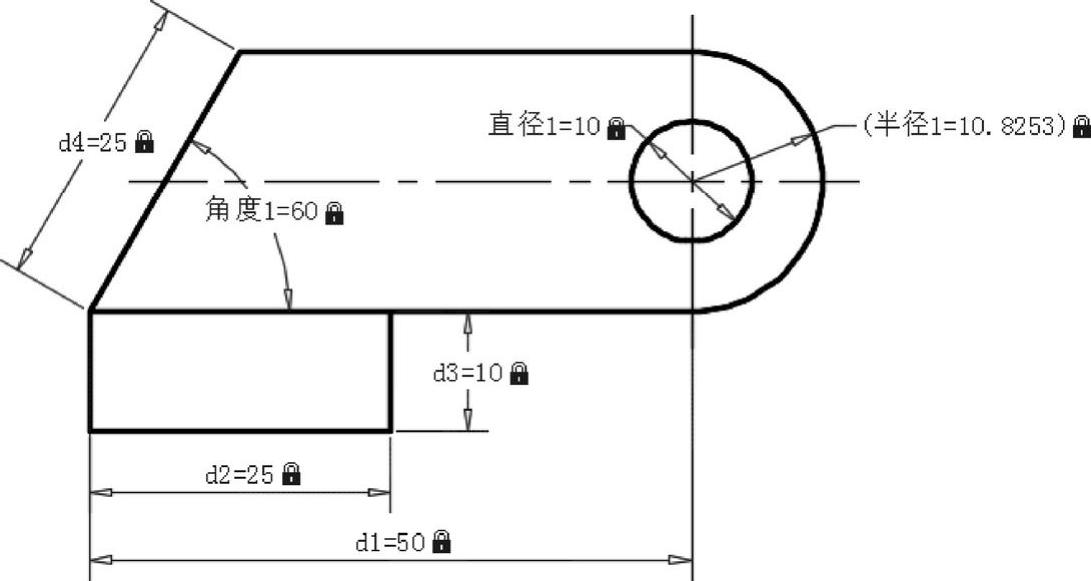

图7-28 完成创建半径参照标注后的效果
