用户可以根据需要指定二维对象或对象上的点之间的几何约束，以使图形符合设计要求。在二维图形中可以创建的几何约束类型包括水平、竖直、垂直、平行、相切、相等、平滑、重合、同心、共线、对称和固定。创建几何约束关系的典型步骤为：先单击所需的约束工具命令，接着选择相应的有效对象或参照。

几何约束各类型工具命令的相关应用说明如表7-1所示。

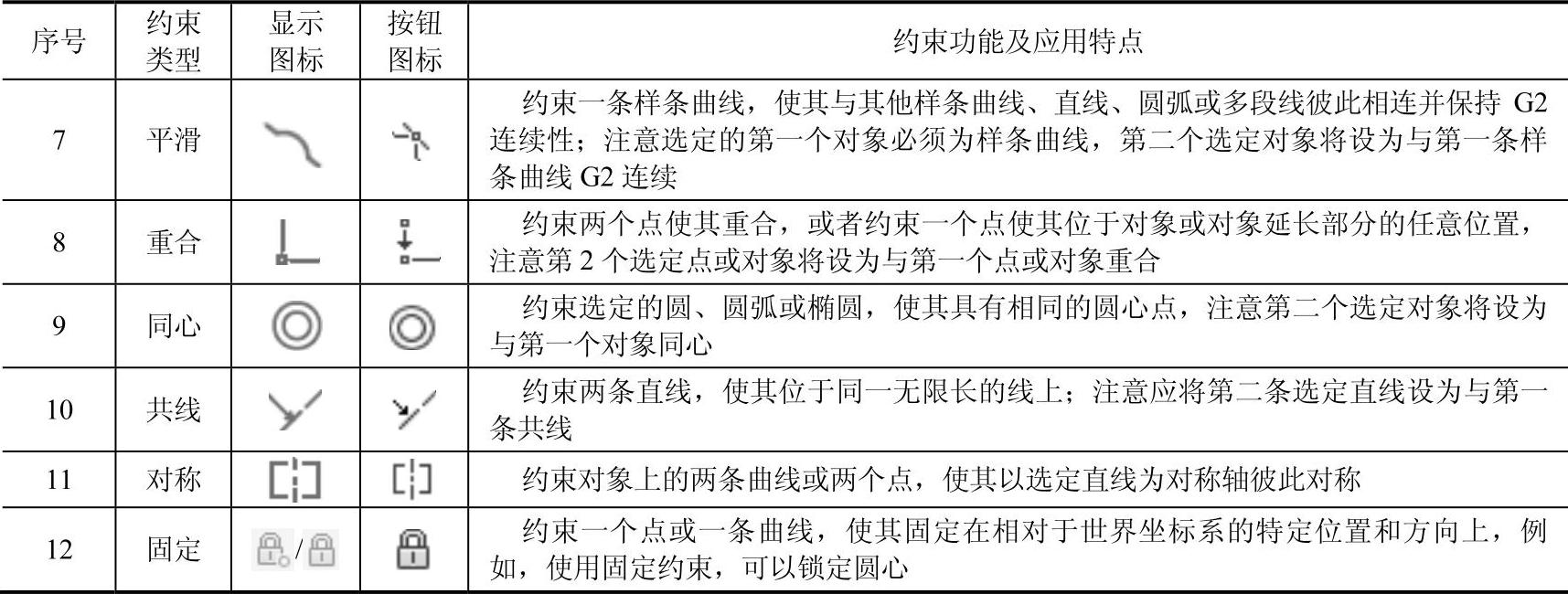

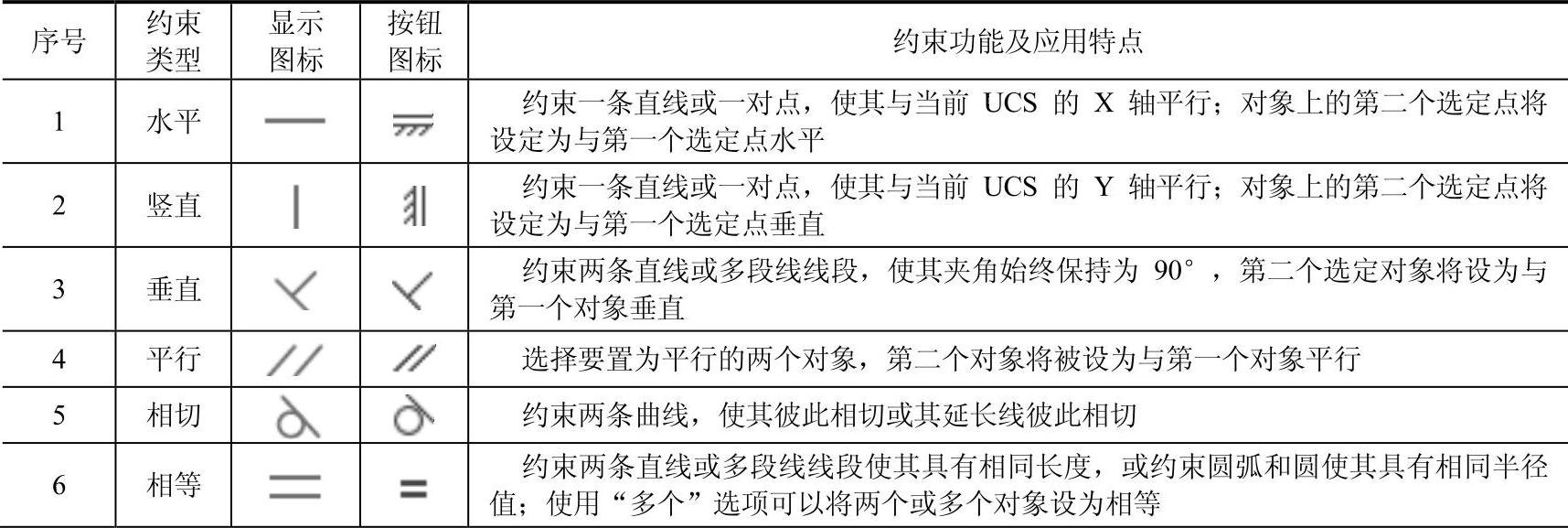

表7-1 几何约束各类型的应用内容

（续）

各约束类型也可以通过GEOMCONSTRAINT命令来选择。

命令：GEOMCONSTRAINT↙

输入约束类型[水平（H）/竖直（V）/垂直（P）/平行（PA）/相切（T）/平滑（SM）/重合（C）/同心（CON）/共线

（COL）/对称（S）/相等（E）/固定（F）]＜重合＞： //选择约束类型(www.daowen.com)

下面介绍一个应用几何约束的简单范例，以加深读者对几何约束的理解和掌握。

1）打开本书配套光盘中的“几何约束应用范例.dwg”图形文件，原始图形如图7-3所示。

2）使用“草图与注释”工作空间，在功能区中切换至“参数化”选项卡，从“几何”面板中单击“固定”按钮，选择小圆以获取其圆心应用固定约束。按＜Enter＞键重复执行“固定”命令，在“选择点或[对象（O）]＜对象＞：”提示下选择“对象（O）”，接着选择右边的大圆，从而使该圆固定在相对于世界坐标系的特定位置和方向上，注意相应固定约束在图形窗口中的显示图标，如图7-4所示。

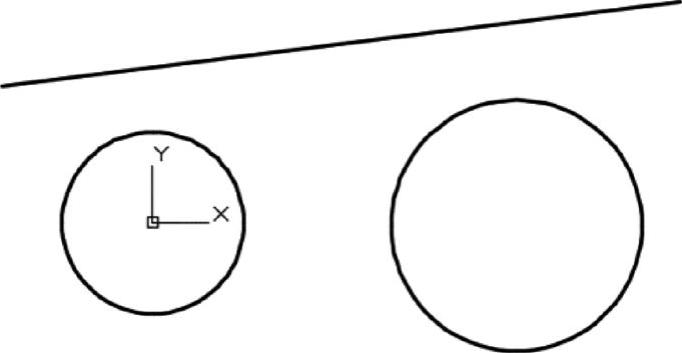

图7-3 原始图形

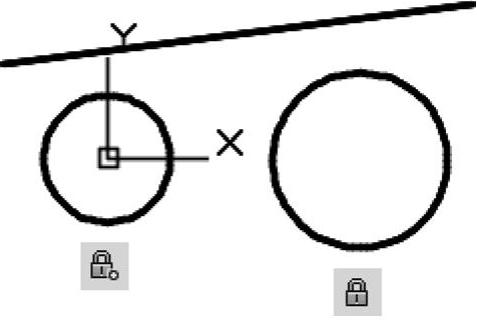

图7-4 创建两个固定约束

3）创建相切约束1。在“几何”面板中单击“相切”按钮，选择左边的小圆，再选择直线段，从而使直线段与小圆建立相切关系，如图7-5所示。

4）创建相切约束2。在“几何”面板中单击“相切”按钮，选择右边的大圆，再选择直线段，从而使直线段与大圆也建立相切关系，如图7-6所示。
