在一个图形中，并不是所有的尺寸标注对象都需要注写以“后缀”形式表示的尺寸公差。推荐使用“特性”选项板为选定的单个尺寸标注对象设置单独的尺寸公差。下面通过范例介绍如何使用“特性”选项板为选定尺寸设置尺寸公差。

1）打开配套光盘中的“尺寸公差创建.dwg”文件，已有的图形及尺寸标注如图6-73所示。

2）在图形中选择要添加尺寸公差的直径尺寸，如图6-74所示。

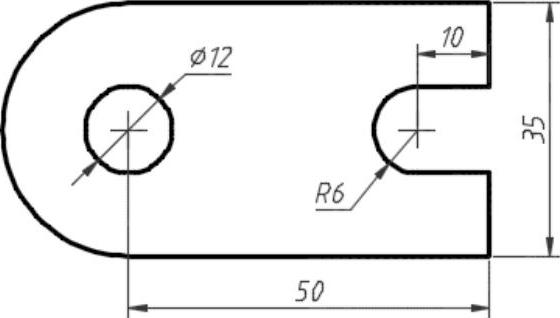

图6-73 已有的图形及尺寸标注

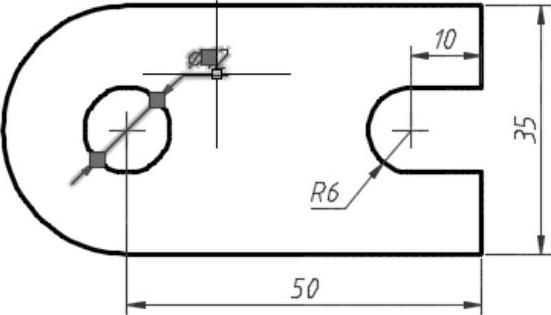

图6-74 选择要编辑的直径尺寸

3）在“快速访问”工具栏中单击“特性”按钮，或者在功能区“视图”选项卡的“选项板”面板中单击“特性”按钮，以打开“特性”选项板。

4）在“特性”选项板中展开“公差”选项区域，从“显示公差”下拉列表框中选择所需要的一种公差方式（可供选择的选项有“无”“对称”“极限偏差”“极限尺寸”和“基本尺寸”），并设置相应的公差参数。(www.daowen.com)

例如，从“显示公差”下拉列表框中选择“极限偏差”，在“公差下偏差”框中输入“0.049”，在“公差上偏差”框中输入“0.035”，在“公差精度”框中选择“0.000”，在“公差文字高度”框中输入“0.8”，其他采用默认设置，如图6-75所示。

5）将光标置于绘图区域，按键盘上的＜Esc＞键，可以看到给指定尺寸标注对象设置尺寸公差后的效果，如图6-76所示。

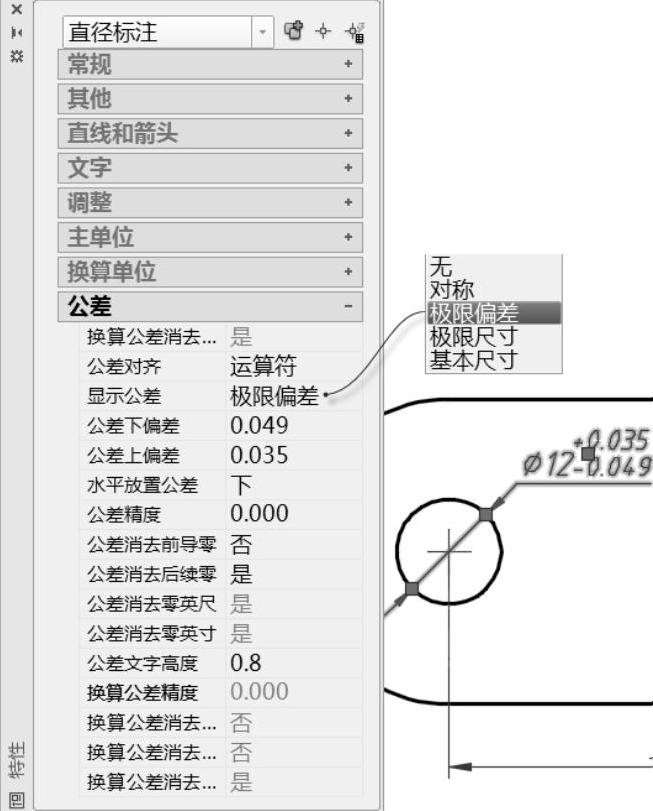

图6-75 使用“特性”选项板设置尺寸公差

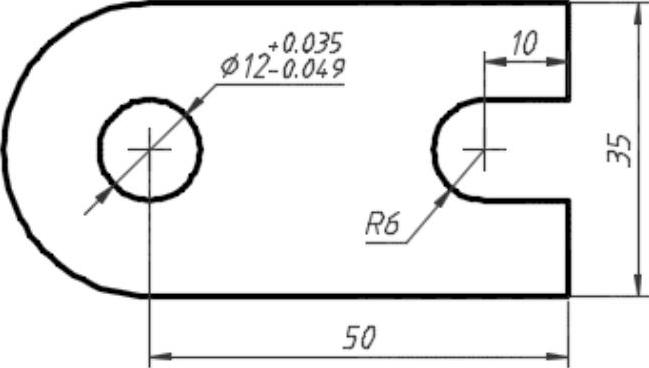

图6-76 添加好尺寸公差

6）可以继续选择其他的一个尺寸标注对象，设置其所需的尺寸公差。例如，为数值为50的水平距离尺寸设置对称公差为“±0.1”。
