创建折弯线性操作范例

下面结合操作范例(配套范例文件为“折弯线性标注.dwg”),介绍将折弯添加到线性标注的典型步骤。

1)打开“折弯线性标注.dwg”,该文件中存在着图6-58所示的原始光轴零件图形,该光轴零件实际长度为160。

2)使用“草图与注释”工作空间,当前图层为“注释”层,单击“线性”按钮978-7-111-47759-4-Chapter06-99.jpg,创建一个水平线性尺寸,如图6-59所示。

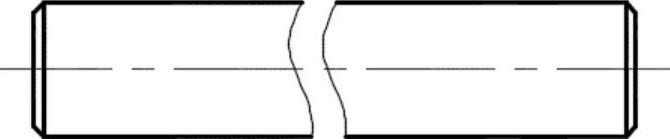

图6-58 原始光轴零件图形

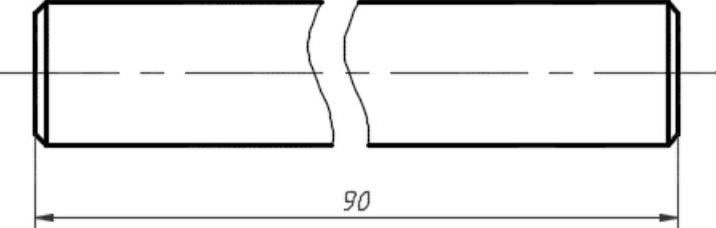

图6-59 创建一个水平线性尺寸

3)在命令行中输入“DIMJOGLINE”并按<Enter>键,或者在功能区“注释”选项卡的“标注”面板中单击“折弯标注”按钮978-7-111-47759-4-Chapter06-102.jpg,选择刚创建的水平线性尺寸作为要添加折弯的标注,接着在尺寸线上指定折弯位置,或者按<Enter>键。如果在“指定折弯位置(或按<Enter>键):”提示下直接按<Enter>键,则默认将折弯放在标注文字和第一条尺寸界线之间的中点处,或基于标注文字位置的尺寸线的中点处。本例在“指定折弯位置(或按<Enter>键):”提示下直接按<Enter>键,得到的折弯标注如图6-60所示。

4)双击线性尺寸值,进入编辑状态,将尺寸值更改为“160”,在功能区的“文字编辑器上下文选项卡中单击“关闭文字编辑其”按钮978-7-111-47759-4-Chapter06-103.jpg,从而将测量值改为表示光轴真实长度的尺寸值,如图6-61所示。这才算使线性标注的折弯标注具有完整的设计含义。

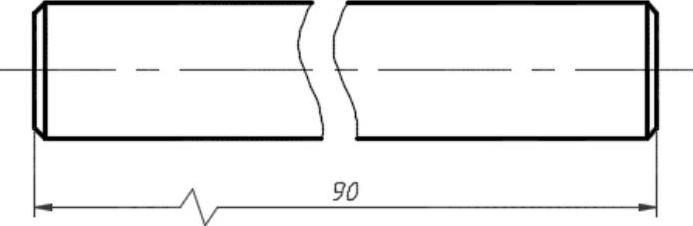

图6-60 创建线性标注的折弯标注

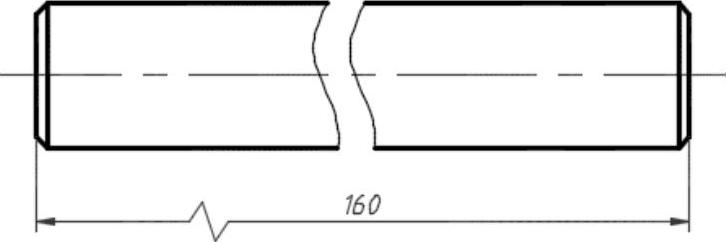

图6-61 将测量值改为真实长度值

在将折弯添加到线性标注后,用户可以使用夹点重定位折弯:先选择包含折弯标注的线性标注,接着选择折弯处的夹点,沿着尺寸线将夹点移至另一合适点,如图6-62所示。

用户可以通过“特性”选项板来修改折弯高度因子:选择折弯标注后,单击“特性”按钮978-7-111-47759-4-Chapter06-106.jpg以打开“特性”选项板,展开“直线和箭头”选项区域,在“折弯高度因子”框中可根据需要输入新的折弯高度因子值,如图6-63所示。

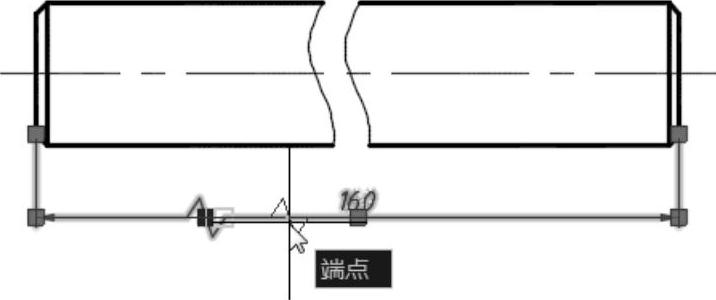

图6-62 使用夹点调整折弯位置

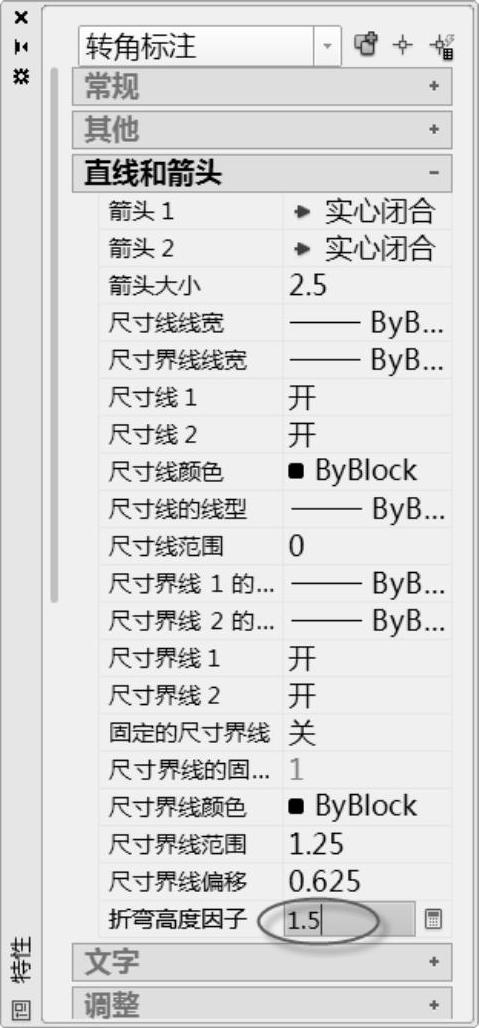

图6-63 修改折弯高度因子
