编辑多重引线对象的操作主要包括添加引线、删除引线、对齐多重引线和合并多重引线等。下面分别结合图例进行介绍。

1.添加引线

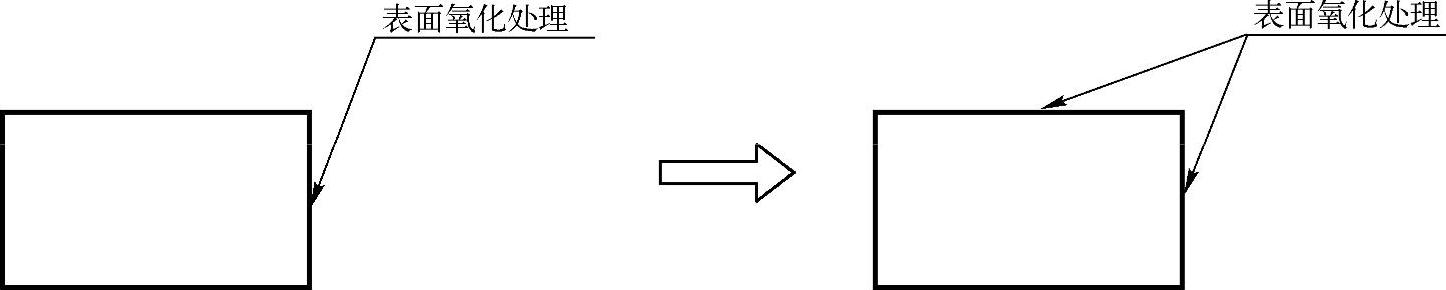

添加引线的示例如图6-46所示，其操作步骤如下。

图6-46 添加引线的操作示例

1）单击“添加引线”按钮。

2）选择多重引线。

3）在“指定引线箭头位置或[删除引线（R）]：”提示下指定新添加的引线箭头的位置。可以继续添加其他引线箭头的位置。

4）按＜Enter＞键完成命令。

2.将引线从现有的多重引线对象中删除

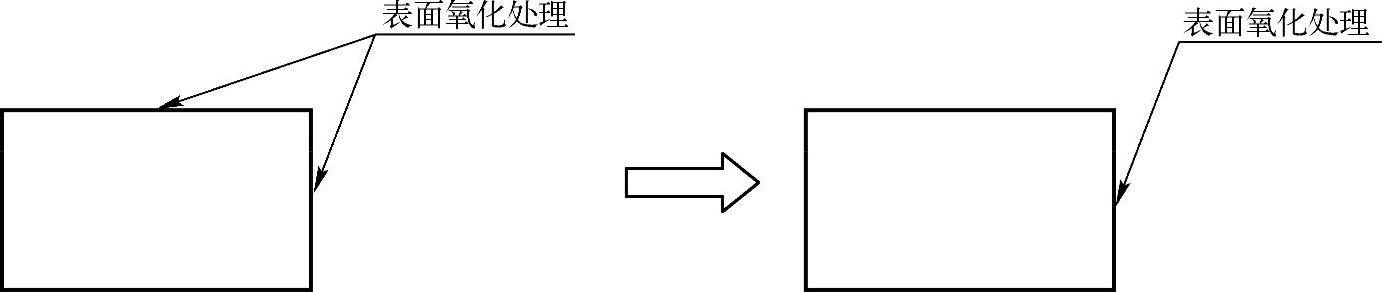

从现有多重引线对象中删除引线的典型示例如图6-47所示。删除引线的一般步骤如下。

图6-47 从现有多重引线对象中删除引线

1）单击“删除引线”按钮。

2）选择多重引线。

3）选择要删除的一条引线。可以继续选择其他要删除的引线。

4）按＜Enter＞键完成命令。

3.对齐并间隔排列选定的多重引线对象

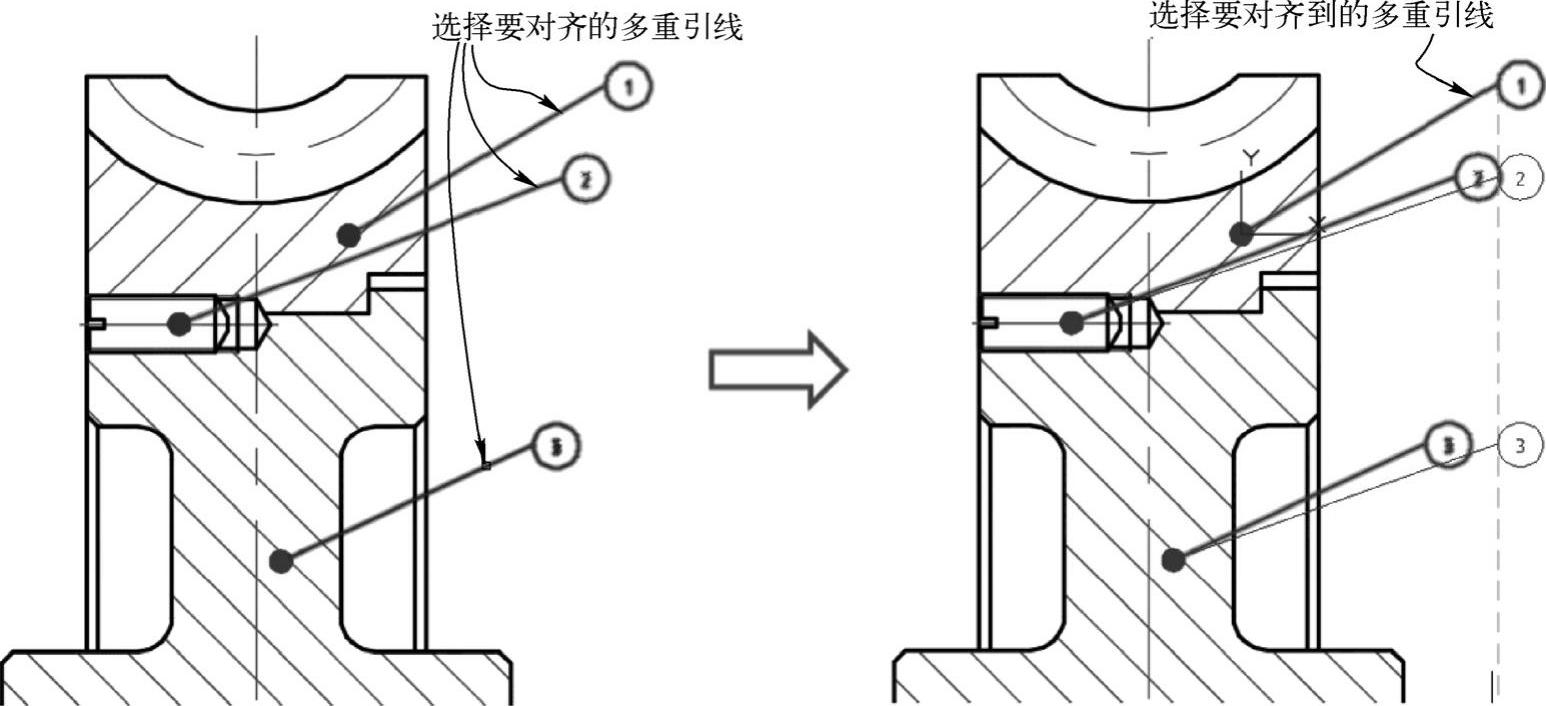

对齐多重引线的典型示例如图6-48所示。这需要在执行MLEADERALIGN命令时选择要对齐的多重引线，再选择所有其他要与之对齐的多重引线（即要对齐到的多重引线），然后指定方向即可（指定方向时可以根据设计情况开启正交模式）。

图6-48 对齐多重引线对象(www.daowen.com)

此外，在对齐多重引线对象的过程中，可以更改多重引线对象的间距，其方法步骤如下。

1）在命令行的“输入命令”提示下输入“MLEADERALIGN”并按＜Enter＞键，或者单击“多重引线对齐”按钮。

2）选择要对齐的多重引线，按＜Enter＞键。

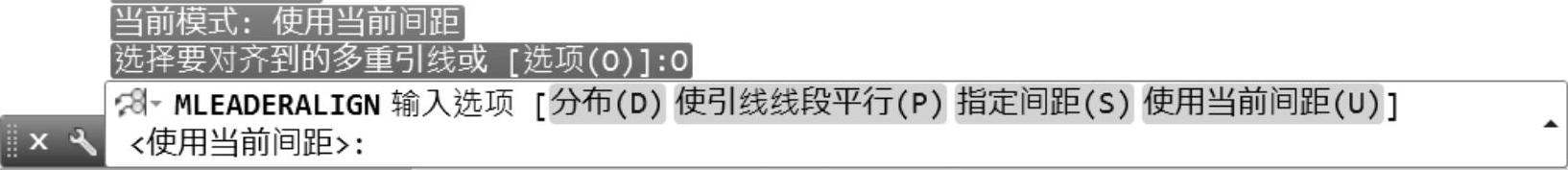

3）此时，当前命令行出现“选择要对齐到的多重引线或[选项（O）]：”的提示信息。在当前命令行中输入“O”并按＜Enter＞键，则出现图6-49所示的提示信息。

图6-49 命令行提示

4）根据需要执行以下操作之一。

●输入“D”并按＜Enter＞键，则将内容在两个选定点之间均匀隔开。

●输入“P”并按＜Enter＞键，则放置内容并使选定多重引线中的每条最后的引线线段均平行。

●输入“S”并按＜Enter＞键，则指定选定的多重引线内容范围之间的间距。

●输入“U”并按＜Enter＞键，则使用多重引线内容之间的当前间距。

4.合并多重引线

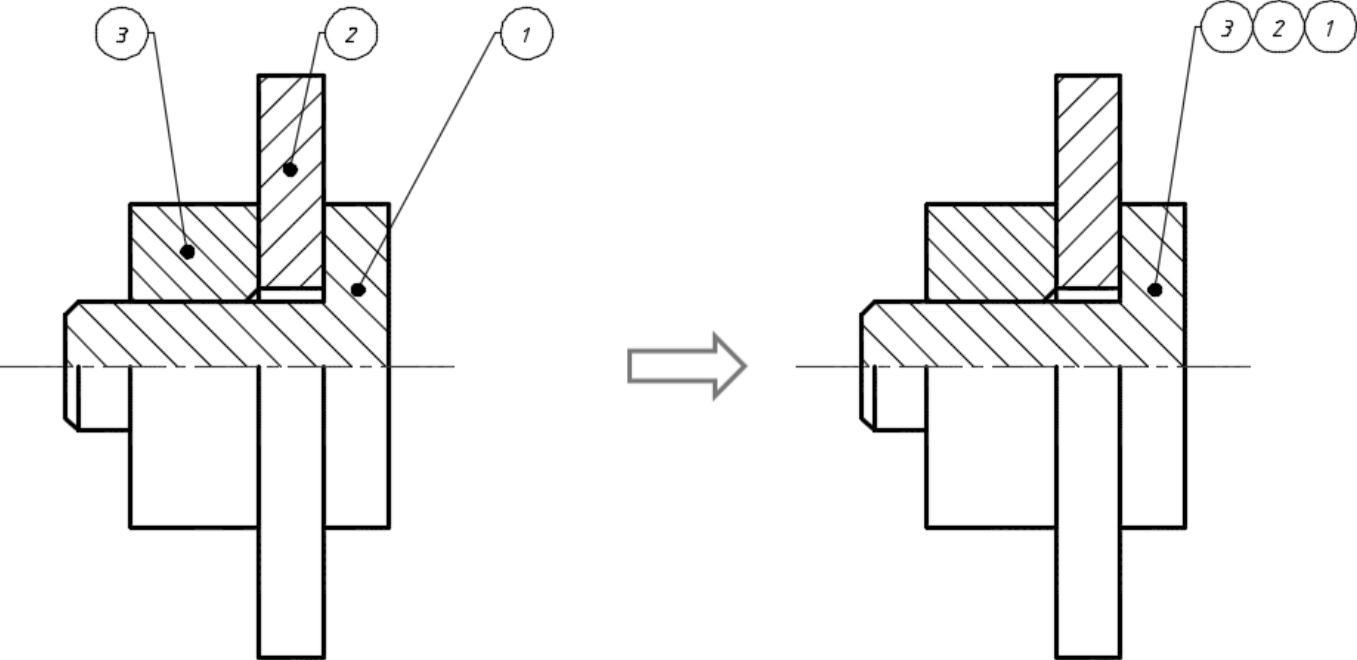

合并多重引线是指将包含块的选定多重引线整理到行或列中，并通过单引线显示结果，如图6-50所示。

图6-50 合并多重引线对象

合并多重引线对象的一般步骤如下。

1）单击“多重引线合并”按钮。

2）依次选择要合并成组的多重引线对象（要求多重引线的类型为块），选择完所需的多重引线对象后，按＜Enter＞键。

3）指定收集的多重引线位置。在指定该放置位置之前，可以进行“垂直（V）”“水平（H）”或“缠绕（W）”设置。“垂直（V）”用于将多重引线集合放置在一列或多列中；“水平（H）”用于将多重引线集合放置在一行或多行中；“缠绕（W）”用于指定缠绕的多重引线集合的宽度，可指定缠绕宽度或指定多重引线集合的每行中块的最大数目。

用户可以打开“对齐多重引线.dwg”文件来进行合并多重引线对象的练习操作。
