AutoCAD2015创建连续标注操作实例

时间:2023-11-01 理论教育 版权反馈
【摘要】:1)打开本书配套光盘中的“连续标注.dwg”,文件中存在的图形如图6-34所示。图6-34 原始图形2)创建连续标注。单击“连续标注”按钮,根据命令行提示执行以下操作。

AutoCAD2015创建连续标注操作实例

1)打开本书配套光盘中的“连续标注.dwg”,文件中存在的图形如图6-34所示。

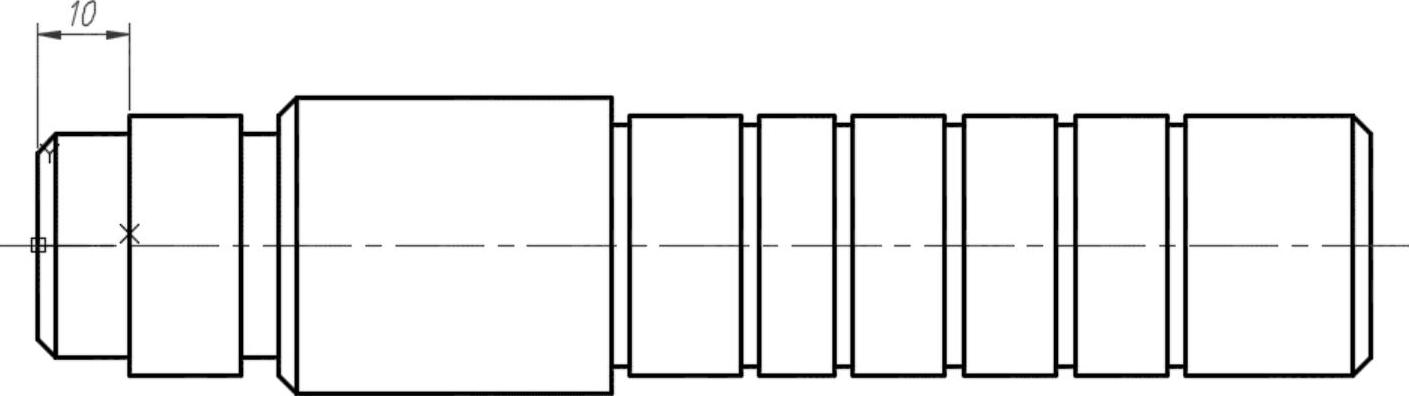

图6-34 原始图形

2)创建连续标注。单击“连续标注”按钮978-7-111-47759-4-Chapter06-57.jpg,根据命令行提示执行以下操作。

命令:_dimcontinue

选择连续标注: //选择已经存在的一线性标注

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点1

标注文字=16

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点2

标注文字=36

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点3

标注文字=14

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点4

标注文字=10(www.daowen.com)

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点5

标注文字=12

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点6

标注文字=12

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点7

标注文字=12

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-35所示的端点8

标注文字=22

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>:↙

选择连续标注:↙


图6-35 创建连续标注
