AutoCAD2015基线标注创建操作范例

1)打开本书配套光盘中的“基线标注.dwg”,文件中存在的图形如图6-28所示。

2)创建一个角度尺寸。单击“角度标注”按钮978-7-111-47759-4-Chapter06-47.jpg,接着根据命令行提示执行以下操作。

命令:_dimangular

选择圆弧、圆、直线或<指定顶点>://选择图6-29所示的中心线

选择第二条直线://选择图6-30所示的一条倾斜的中心线

指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)/象限点(Q)]://在标注弧线的放置处单击

标注文字=20


图6-28 原始图形

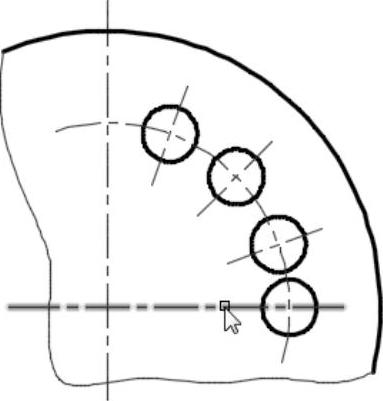

图6-29 选择第一条线

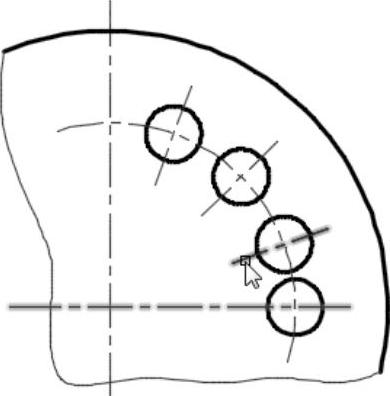

图6-30 选择第二条直线

3)创建连续标注。在功能区“注释”选项卡的“标注”面板中单击“基线标注”按钮978-7-111-47759-4-Chapter06-51.jpg,接着根据命令行提示执行以下操作。

命令:_dimbaseline(www.daowen.com)

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>:S↙

选择基准标注: //选择刚创建的角度标注作为基准标注

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-31所示的端点

标注文字=45

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>: //选择图6-32所示的端点

标注文字=70

指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>:↙

选择基准标注:↙

尺寸界线已解除关联。

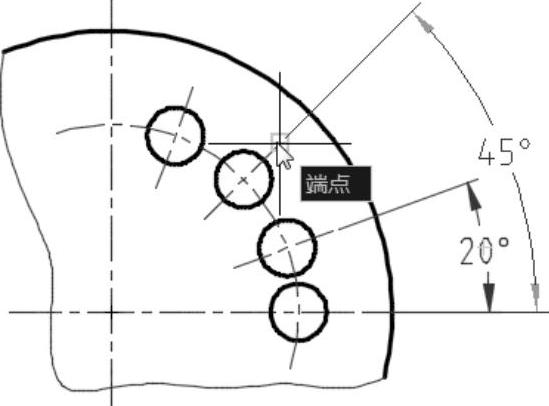

图6-31 指定第二条尺寸界线原点

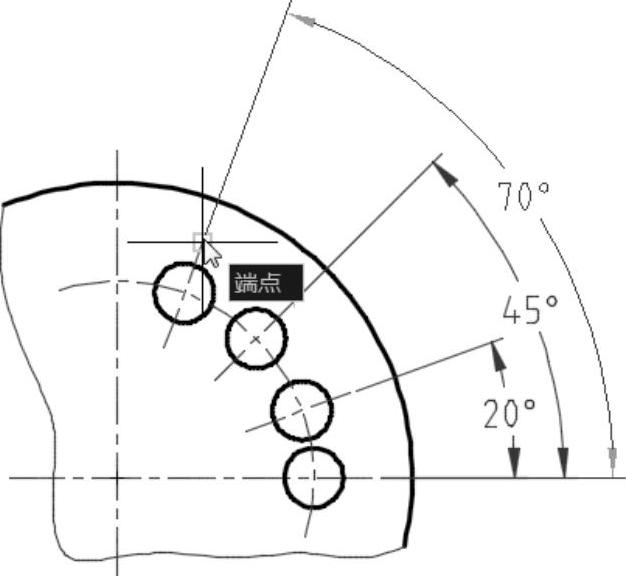

图6-32 指定尺寸界线原点
