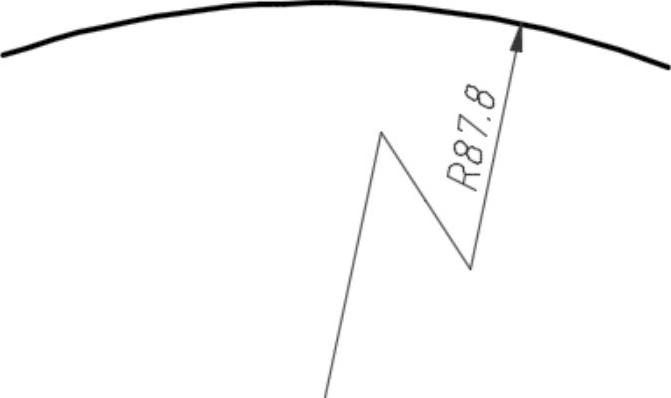

DIMJOGGED命令用于测量选定对象的半径，并显示前面带有一个半径符号的标注文字，同时可在任意合适的位置指定尺寸线的原点。通常当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，可以创建折弯半径标注，以在更方便的位置指定标注的原点（即图示中心位置，或者将其称为中心位置替代），如图6-20所示。半径折弯标注的组成示意如图6-21所示。

图6-20 创建折弯半径标注

图6-21 折弯半径标注的组成示意

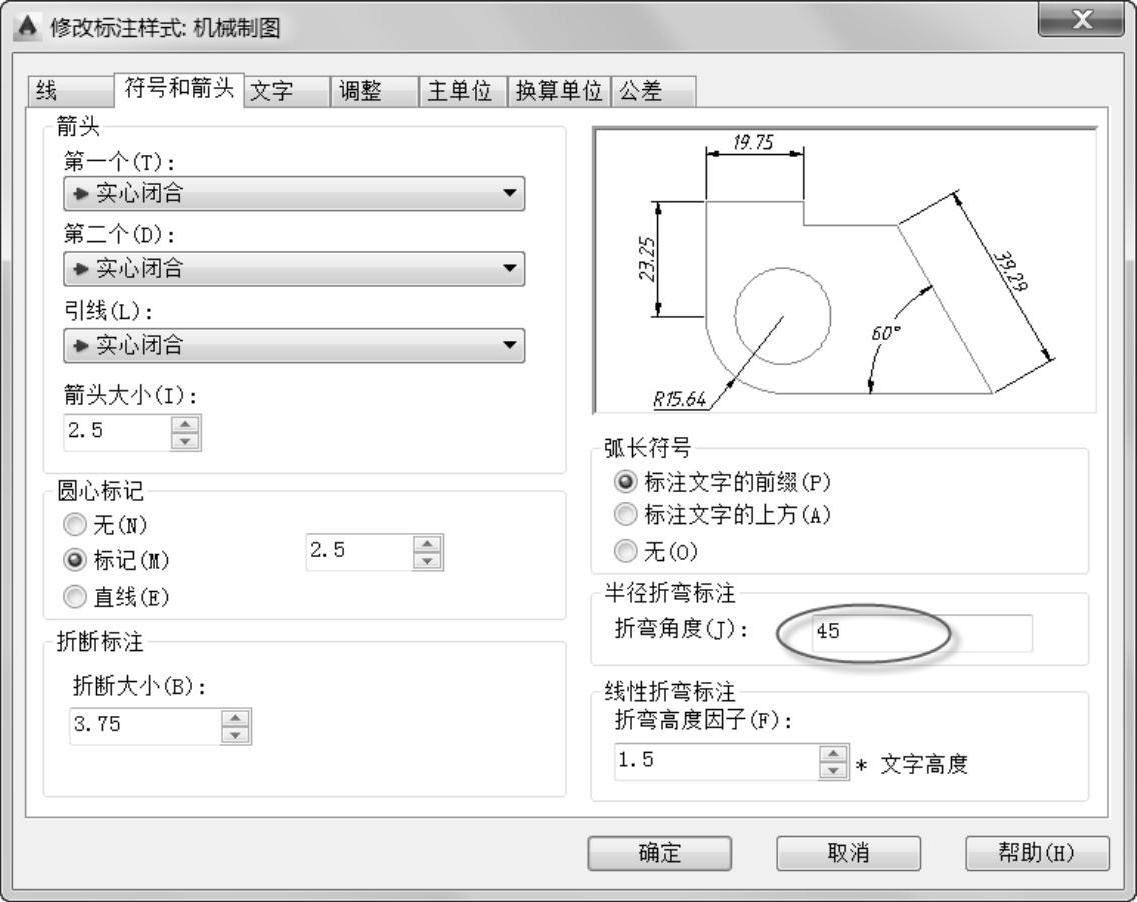

如果要修改折弯半径标注的默认折弯角度，可以在命令行的“输入命令”提示下输入“DIMSTYLE”并按＜Enter＞键，打开“标注样式管理器”对话框，选择当前的标注样式，单击“修改”按钮，系统弹出“修改标注样式：机械制图”对话框，接着切换到“符号和箭头”选项卡，在“半径折弯标注”选项组的“折弯角度”框中设置该折弯的默认角度，例如输入“45”，如图6-22所示。

图6-22 设置半径折弯标注的折弯角度(www.daowen.com)

创建半径折弯标注的步骤如下。

1）在命令行中输入“DIMJOGGED”并按＜Enter＞键，或者单击“折弯半径标注”按钮。

2）选择圆弧或圆。

3）指定图示中心位置，即指定中心位置替代点。

4）指定尺寸线位置。在指定尺寸线位置之前，可以编辑标注文字及设置标注文字的角度。

5）指定标注折弯位置。
