下面介绍一个应用链接数据的表格范例。

1）使用“草图与注释”工作空间，在功能区“注释”选项卡的“表格”面板中单击“表格”按钮，弹出“插入表格”对话框。

2）从“表格样式”选项组的“表格样式”下拉列表框中选择“Standard”，在“插入选项”选项组中选择“自数据链接”单选按钮，如图5-41所示，接着单击“启动数据链接管理器”按钮，弹出“选择数据链接”对话框。“选择数据链接”对话框其实与由DATALINK命令打开的“数据链接管理器”对话框是一样的。

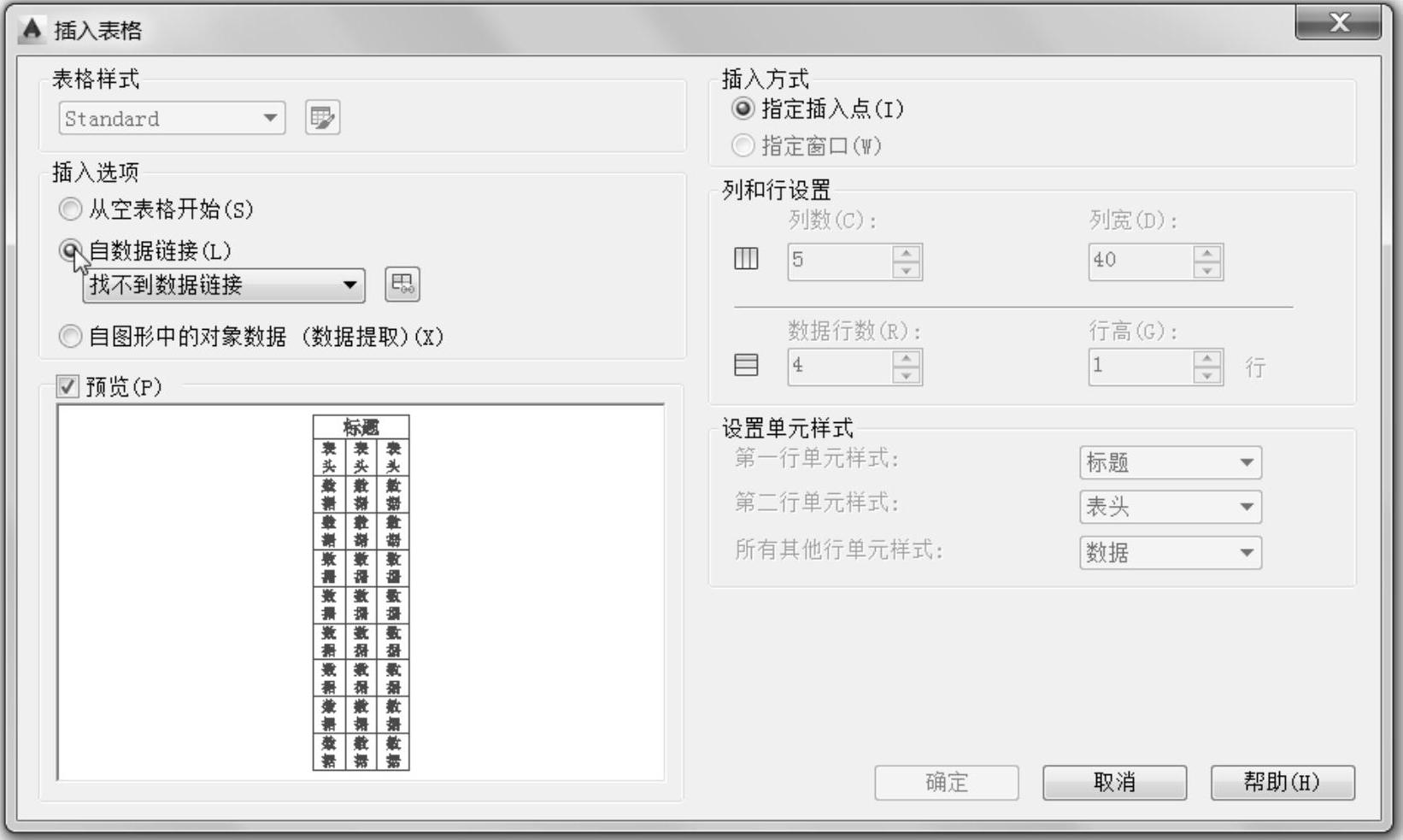

图5-41 选择“自数据链接”单选按钮

3）在“选择数据链接”对话框的“链接”列表框中选择“创建新的Excel数据链接”选项，弹出“输入数据链接名称”对话框，从中输入数据链接名称，如图5-42所示，单击“确定”按钮，弹出图5-43所示的“新建Excel数据链接：BC-SJLJ-EX”对话框。

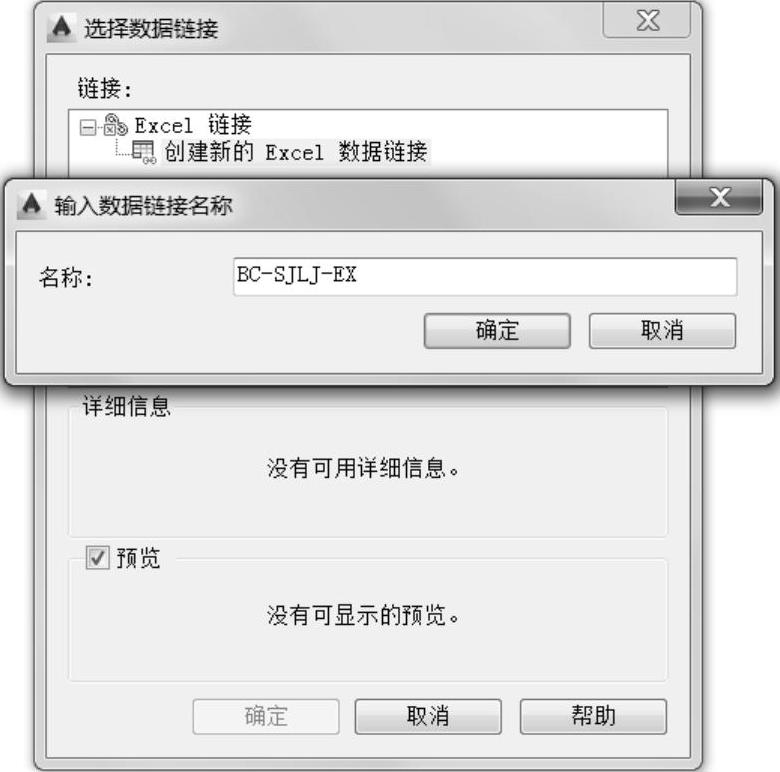

图5-42 创建新的Excel数据链接

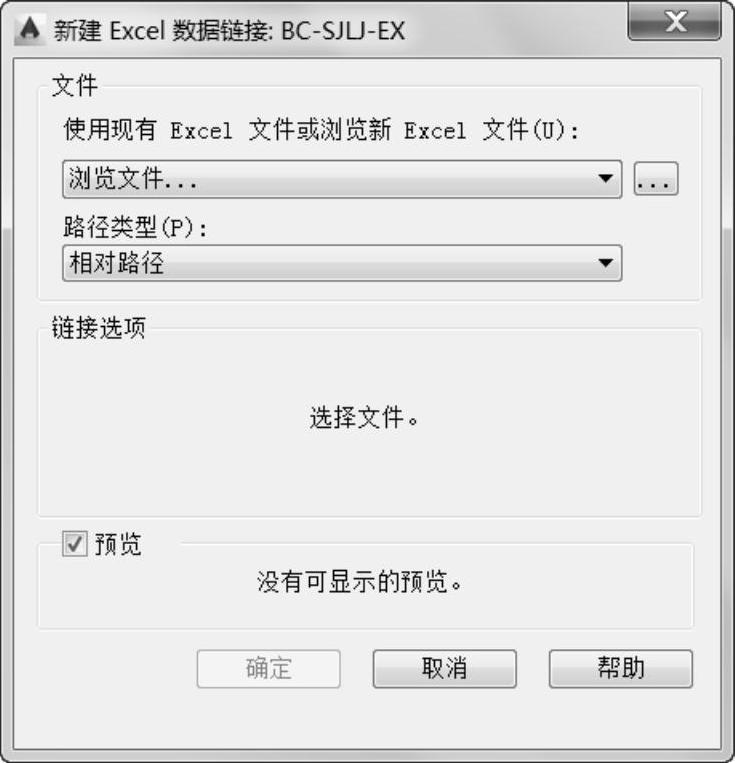

图5-43 “新建Excel数据链接：BC-SJLJ-EX”对话框1

4）在“文件”选项组的“路径类型”下拉列表框中选择“完整路径”选项，接着单击“浏览”按钮，选择本书配套光盘的“BC-SJLJ.xls”，单击“打开”按钮，此时“新建Excel数据链接”对话框如图5-44所示，启用“预览”时可以在对话框中预览表格效果。

5）单击“确定”按钮，返回到“选择数据链接”对话框，可以查看当前数据链接的详细信息和预览效果，如图5-45所示。

(www.daowen.com)

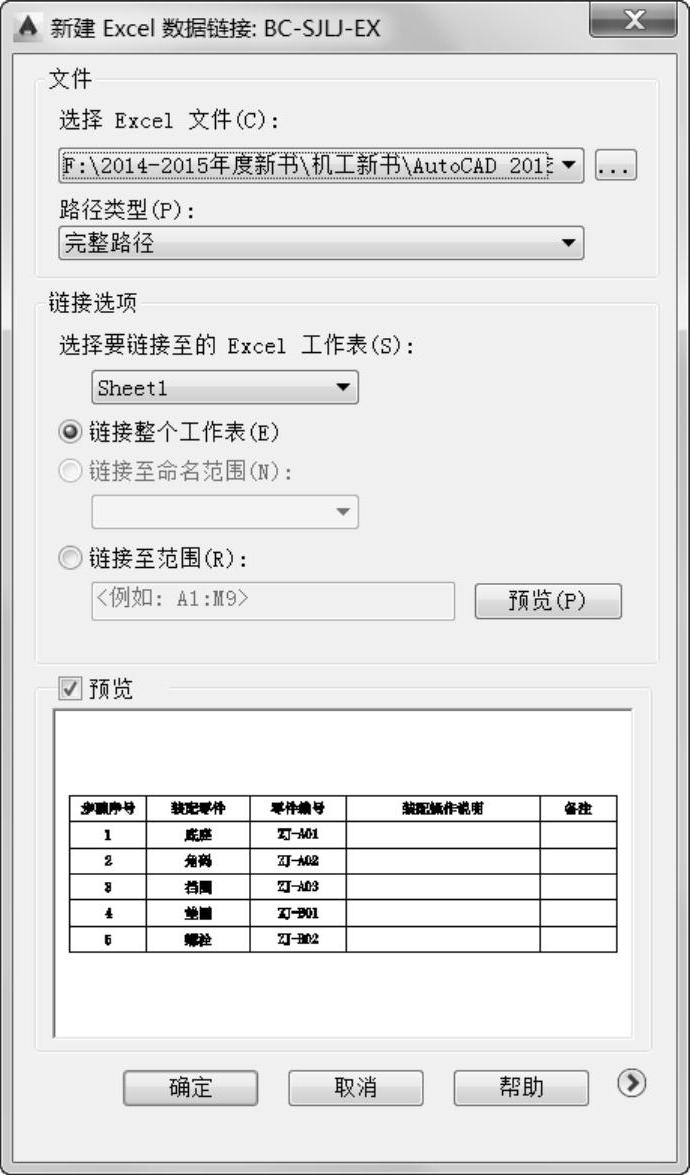

图5-44 “新建Excel数据链接：BC-SJLJ-EX”对话框2

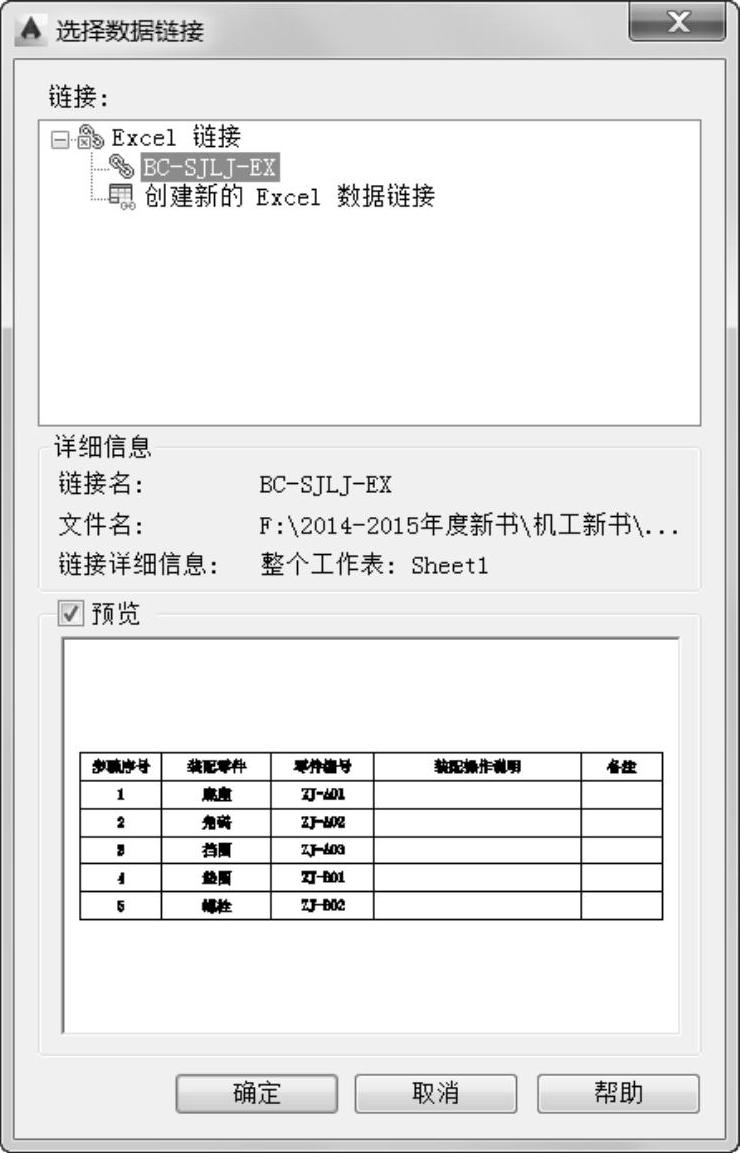

图5-45 “选择数据链接”对话框

6）在“选择数据链接”对话框中单击“确定”按钮，返回“插入表格”对话框。

7）在“插入表格”对话框中单击“确定”按钮。

8）在图形窗口中指定插入点，从而完成创建图5-46所示的包含数据链接的表格。

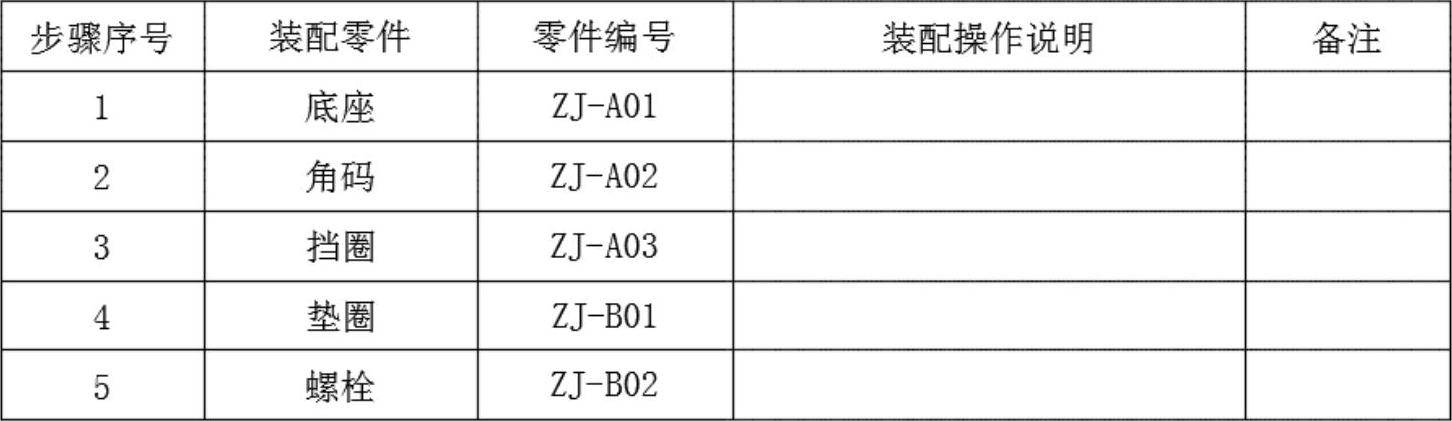

图5-46 完成创建的链接表格

在表格中合适位置处单击，包含数据链接的表格将在链接的单元周围显示标识符。如果将光标悬停在数据链接上，将显示有关数据链接的信息，如图5-47所示。在默认情况下，AutoCAD将数据链接锁定而无法编辑，从而防止对链接的电子表格进行不必要的更改。在很多场合下，可以锁定单元以防止更改数据、更改格式等。要解锁数据链接，那么在选定表格单元时打开的功能区“表格单元”上下文选项卡中单击“单元锁定”按钮，接着选择“解锁”选项。

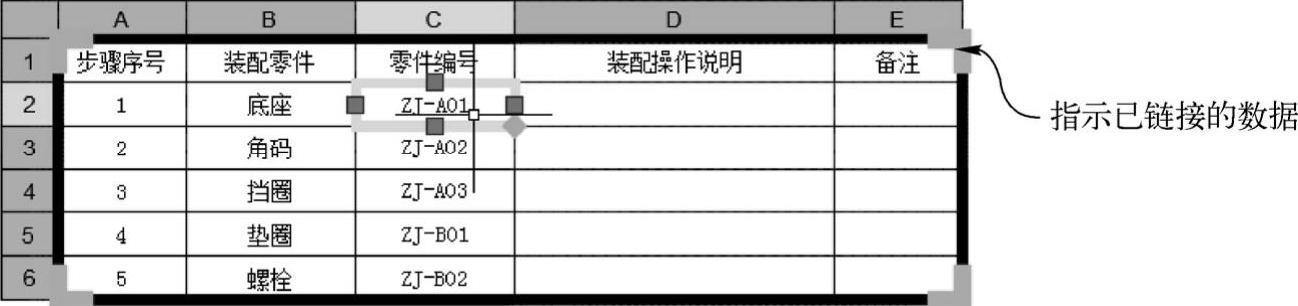

图5-47 表格中的数据链接标识符
