在AutoCAD中,通过输入控制代码或Unicode字符串可以在水平行输入一些特殊字符或符号。表5-3给出了3种常见符号的控制码与Unicode字符串。

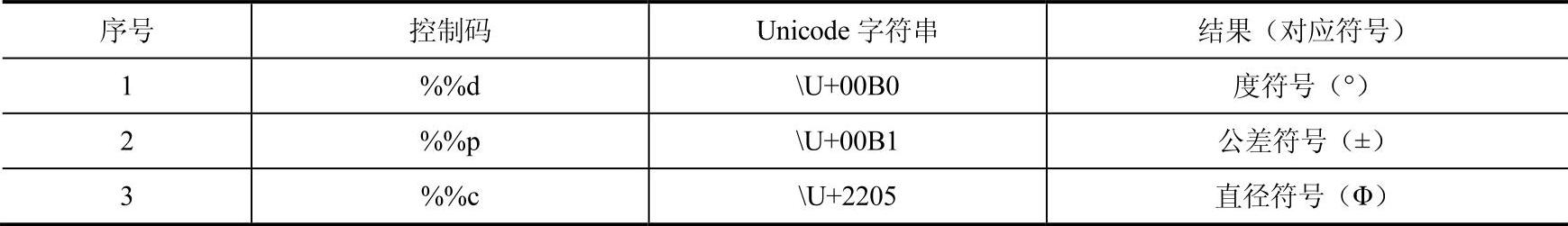

表5-33种常见符号的控制码与Unicode字符串
例如,要在图形区域中输入“Φ56±0.5”文本,可以按照如下步骤操作。
1)以使用“草图与注释”工作空间为例,在命令行的“输入命令”提示下输入“MTEXT”并按<Enter>键,或者在功能区“注释”选项卡的“文字”面板中单击“多行文字”按钮。
2)指定多行文字输入边框的对角点。在功能区中出现“文字编辑器”上下文选项卡,并在图形窗口中显示一个顶部带标尺的输入框。(www.daowen.com)
3)设置好相关的文字格式后,在文字输入框内输入“%%c56%%p0.5”,或者输入“\U+220556\U+00B10.5”(系统支持Unicode字符串输入的话)。
4)单击“关闭文字编辑器”按钮。在图形区域输入的该多行文字显示为“Φ56±0.5”。

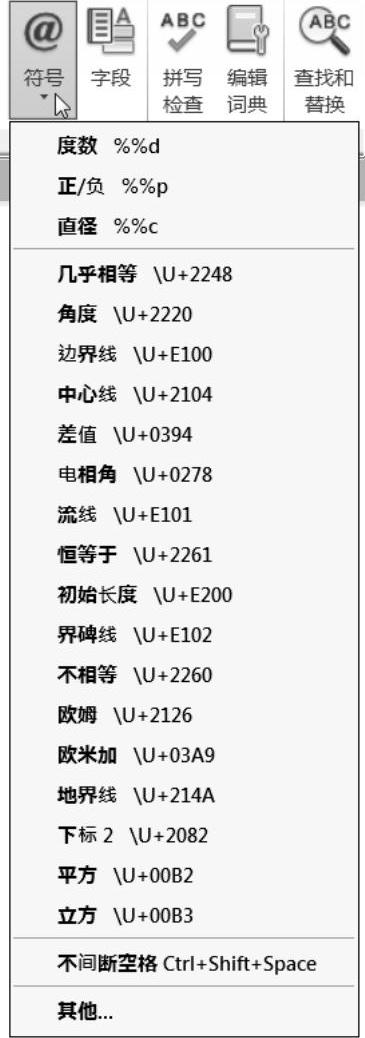

图5-22 文字符号和相应的Unicode字符串
此外,用户也可以在“文字编辑器”上下文选项卡的“插入”面板中单击“符号”按钮,打开“符号”下拉菜单,如图5-22所示,其中列出了一些文字符号和相应的Unicode字符串,从中选择所需的文字符号或相应Unicode字符串选项,便可在输入框的当前输入光标位置处插入对应的字符内容。
