AutoCAD2015建立图层范例,适用于工程制图

下面通过一个范例介绍如何建立若干个标准图层,这些图层将适用于工程制图。

1)启动AutoCAD2015后,在“快速访问”工具栏中单击“新建”按钮978-7-111-47759-4-Chapter04-28.jpg,接着利用弹出的对话框选择“acadiso.dwt”图形样板文件,单击“打开”按钮。

2)使用“草图与注释”工作空间,在功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮978-7-111-47759-4-Chapter04-29.jpg,打开图层特性管理器。

3)在图层特性管理器中单击“新建图层”按钮978-7-111-47759-4-Chapter04-30.jpg,新建一个图层,在“图层列表”窗格中将该图层的名称更改为“粗实线”,如图4-5所示。

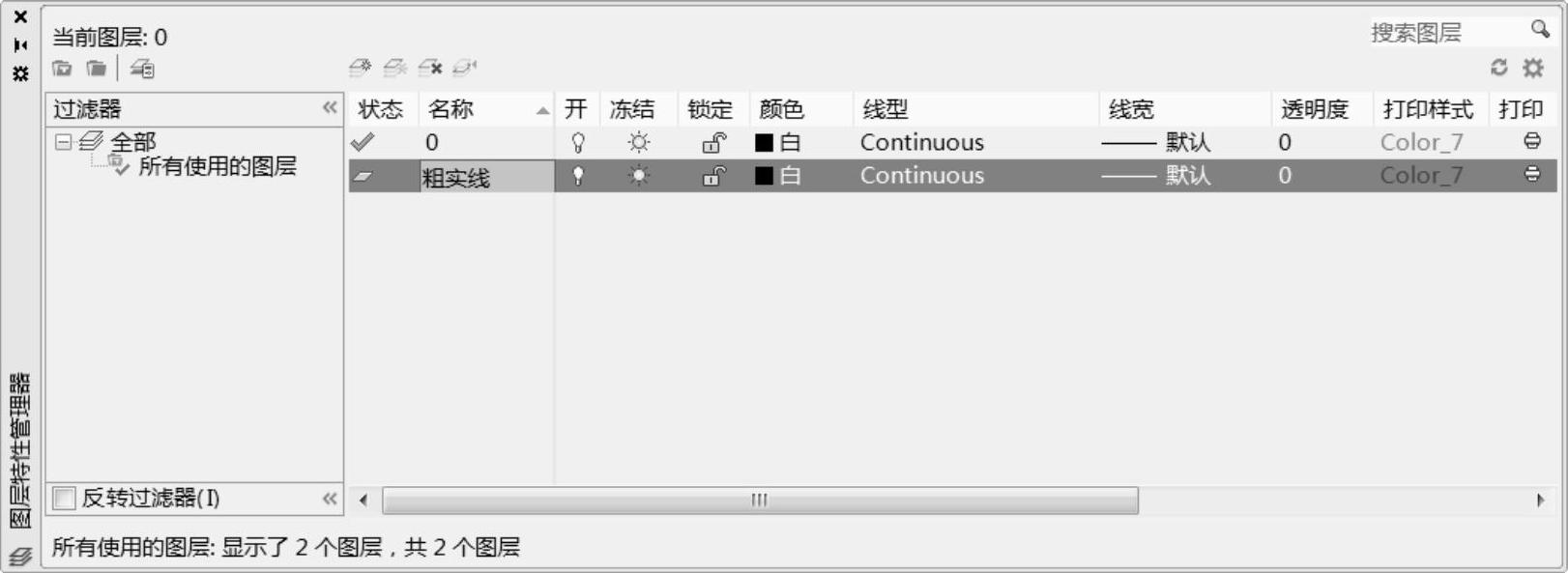

图4-5 新建一个图层并更改其名称

4)单击“粗实线”层的“线宽”单元格,弹出“线宽”对话框,从“线宽”列表框中选择“0.35mm”,如图4-6所示,单击“确定”按钮。

5)单击“新建图层”按钮978-7-111-47759-4-Chapter04-32.jpg,创建第二个新图层,将该新图层的名称设置为“细实线”。

6)确保选中“细实线”层,单击“细实线”层的“线宽”单元格,弹出“线宽”对话框,从“线宽”列表框中选择“0.18mm”,单击“确定”按钮。另外,“细实线”层的颜色和线型均继承来自“粗实线”层的颜色和线型。

7)单击“新建图层”按钮978-7-111-47759-4-Chapter04-33.jpg,创建第三个新图层,将该新图层的名称设置为“中心线”。

8)单击“中心线”层的“颜色”单元格,弹出“选择颜色”对话框,如图4-7所示,从“索引颜色”选项卡选择“红色”,单击“确定”按钮。

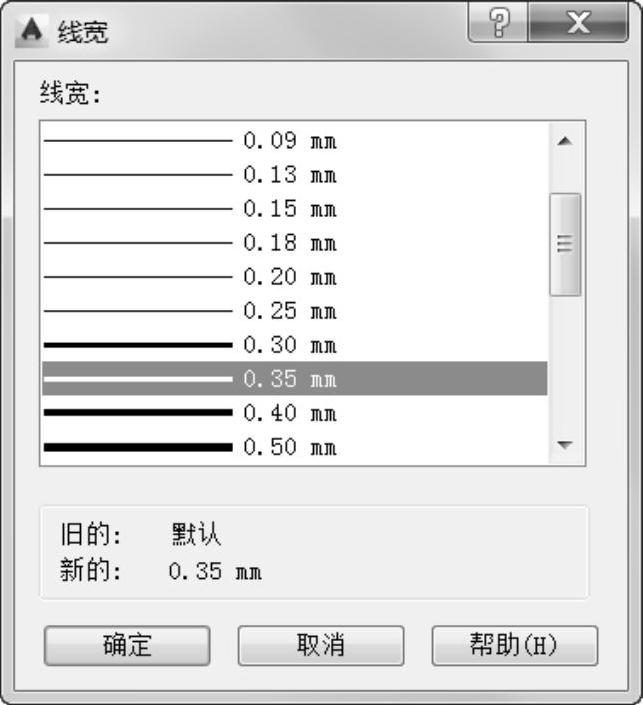

图4-6 “线宽”对话框


图4-7 “选择颜色”对话框(www.daowen.com)

9)单击“中心线”层的“线型”单元格(该单元格显示了当前默认的线型名称),弹出图4-8所示的“选择线型”对话框。由于在“已加载的线型”列表中没有所需的线型,故单击“加载”按钮,弹出“加载或重载线型”对话框,从“可用线型”列表框中选择“ACAD_ISO02W100”线型,在按住<Ctrl>键的同时选择“CENTER2”线型,如图4-9所示,单击“确定”按钮,返回到“选择线型”对话框,所选的两个新线型此时显示在“已加载的线型”列表框中。在“已加载的线型”列表框中选择“CENTER2”线型,单击“确定”按钮,从而将与“中心线”层关联的线型设置为“CENTER2”线型。

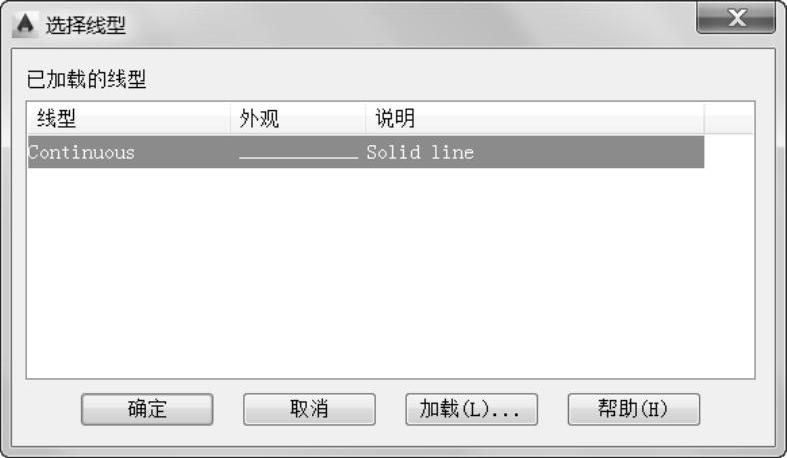

图4-8 “选择线型”对话框

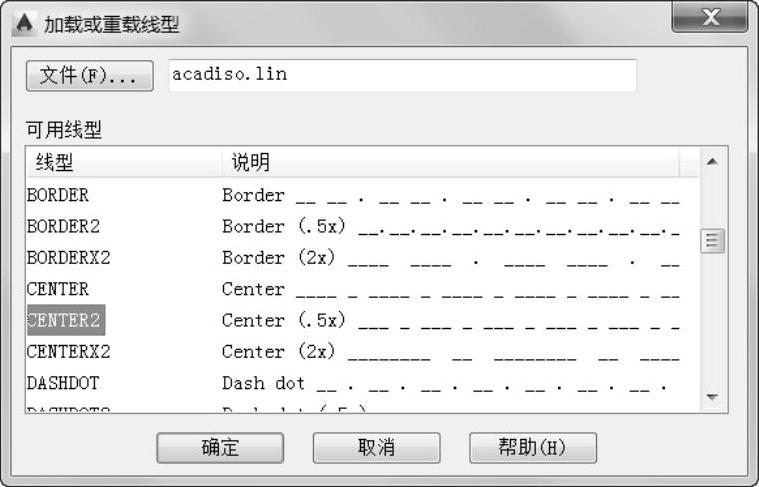

图4-9 “加载或重载线型”对话框

10)单击“新建图层”按钮978-7-111-47759-4-Chapter04-38.jpg,创建第四个新图层,将该新图层的名称设置为“细虚线”。单击该图层的“线型”单元格,弹出“选择线型”对话框,从“已加载的线型”列表框中选择“ACAD_ISO02W100”线型,单击“确定”按钮。再单击该图层的“颜色”单元格,弹出“选择颜色”对话框,选择“黄”的索引颜色,单击“确定”按钮。

11)单击“新建图层”按钮978-7-111-47759-4-Chapter04-39.jpg,创建第五个新图层,将该新图层的名称设置为“注释”。单击该图层的“线型”单元格,弹出“选择线型”对话框,“已加载的线型”列表框中选择“Continuous”线型,单击“确定”按钮。再单击该图层的“颜色”单元格,弹出“选择颜色”对话框,选择“洋红”的索引颜色,单击“确定”按钮。

此时共新建了5个新图层并设置了相应的颜色、线型和线宽特性,如图4-10所示。

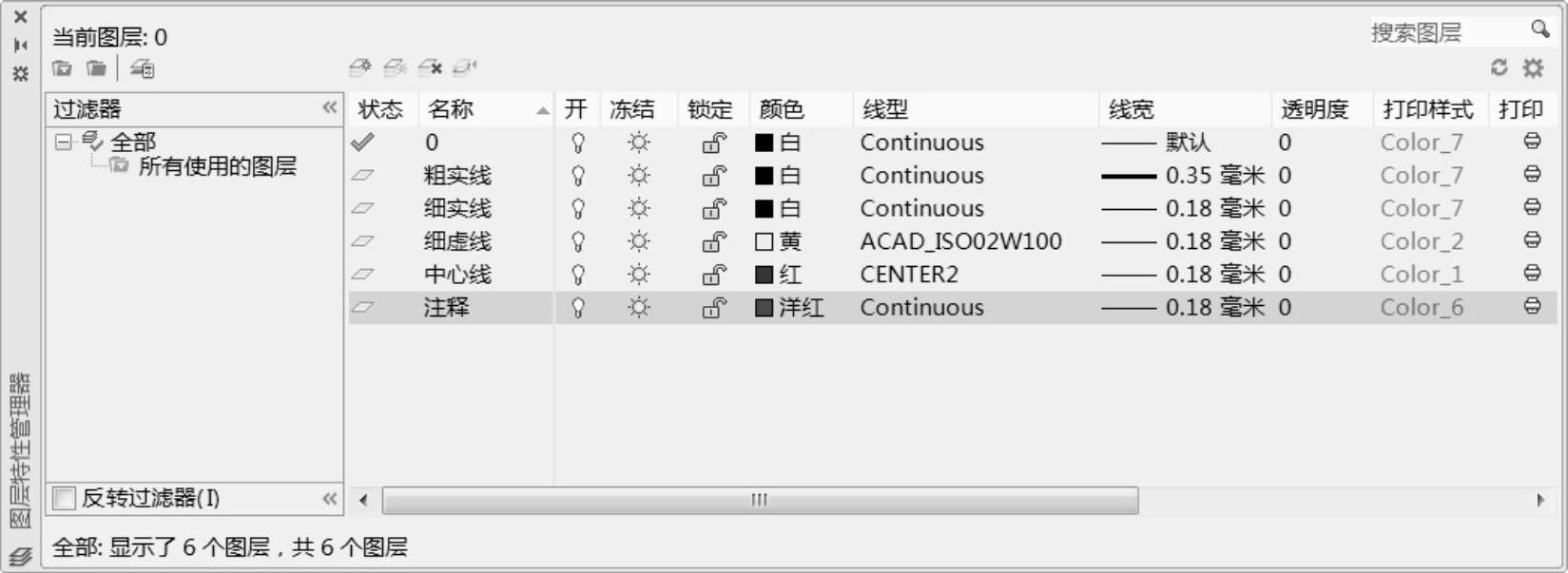

图4-10 完成创建5个新图层

12)在图层列表中选择“中心线”层,单击“置为当前”按钮978-7-111-47759-4-Chapter04-41.jpg,从而将所选的“中心线”层设置为当前图层,如图4-11所示。

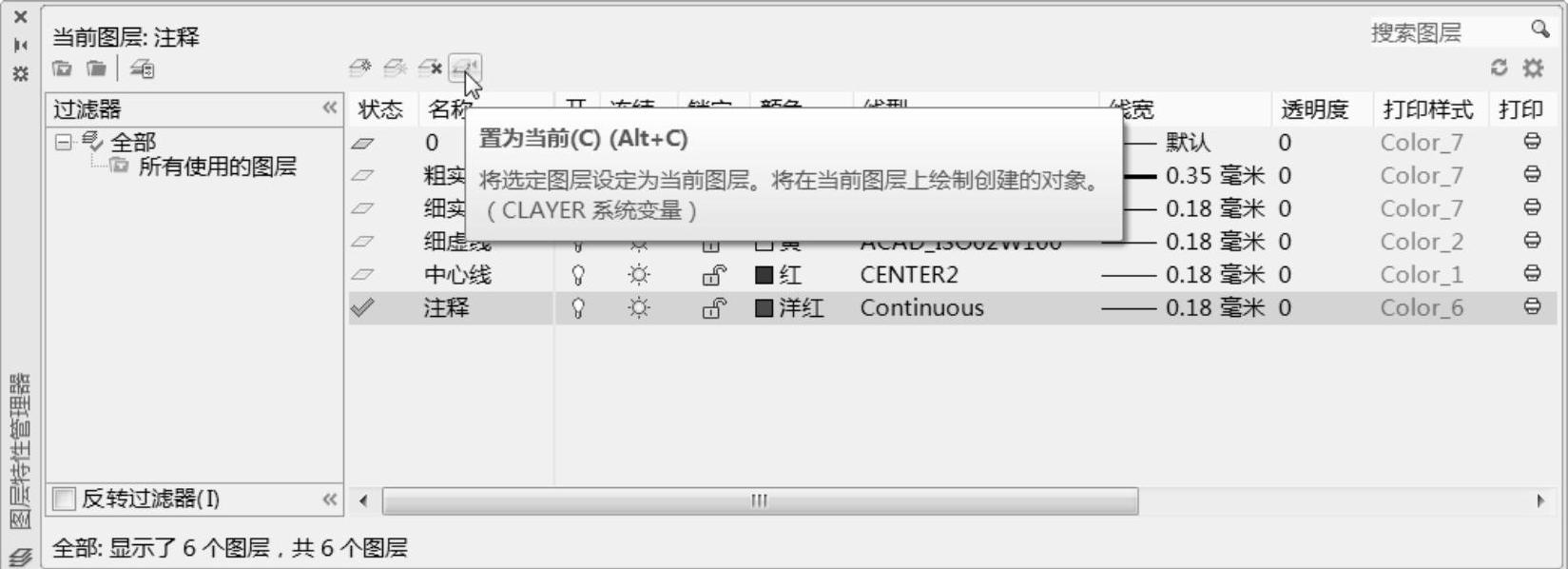

图4-11 设置当前图层

13)关闭图层特性管理器,接着在“快速访问”工具栏中单击“另存为”按钮978-7-111-47759-4-Chapter04-43.jpg,弹出“图层另存为”对话框,指定保存路径,输入文件名为“图层设置_end”,文件类型为dwg图形文件,单击“保存”按钮。
