在AutoCAD中，可以采用多种方法编辑多段线，例如使用PEDIT命令、“特性”选项板或夹点都可以修改多段线，这里介绍使用PEDIT命令修改编辑多段线。

PEDIT命令的常见用途包括合并二维多段线、将线条和圆弧转换为二维多段线以及将多段线转换为近似B样条曲线的曲线（拟合多段线）。

使用PEDIT命令修改单条二维多段线的一般方法步骤如下。

1）在命令行中输入“PEDIT”命令并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“编辑多段线”按钮。

2）选择要修改的多段线。如果选择的对象不是多段线，而是直线、圆弧或样条曲线，那么系统将出现以下提示。

选定的对象不是多段线

是否将其转换为多段线？＜Y＞ //输入“Y”或“N”，或者按＜Enter＞键

如果输入“Y”并按＜Enter＞键，则所选直线或圆弧被转换为可编辑的单段二维多段线。如果所选对象为样条曲线，在输入“Y”并按＜Enter＞键后，还需要指定精度值，才能将样条曲线转换为多段线。精度值决定生成的多段线与源样条曲线拟合的精确程度，可输入0～99之间的整数，但高精度值可能会导致性能降低。

3）命令行显示“输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：”的提示信息。在该提示下输入（选择）一个或多个以下选项编辑多段线。

●输入“C”并按＜Enter＞键，即选择“闭合（C）”选项，以创建闭合的多段线。

●输入“J”并按＜Enter＞键，即选择“合并（J）”选项，接着选择要合并的连续对象（直线、样条曲线、圆弧或多段线），确认后便合并连续的直线、样条曲线、圆弧或多段线（相应端点必须重合）。

●输入“W”并按＜Enter＞键，即选择“宽度（W）”选项，为整个多段线指定新的统一宽度。

●输入“E”并按＜Enter＞键，即选择“编辑顶点（E）”选项，在“[下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）]＜N＞：”提示下可以使用多种方式来编辑多段线的顶点。

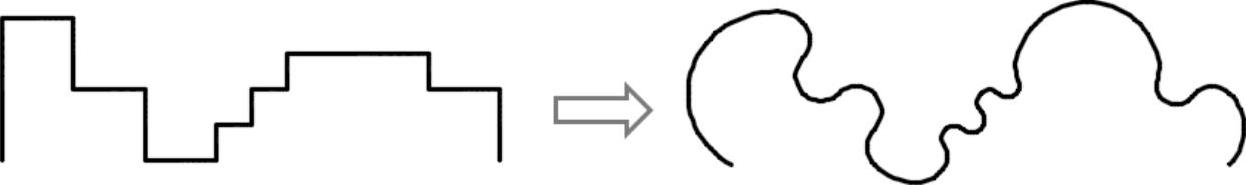

●输入“F”并按＜Enter＞键，即选择“拟合（F）”选项，将创建圆弧拟合多段线，即由连续每对顶点的圆弧组成的平滑曲线，如图3-61所示。新曲线经过源多段线的所有顶点并使用任何指定的切线方向。

图3-61 将二维多段线转换为圆弧拟合多段线

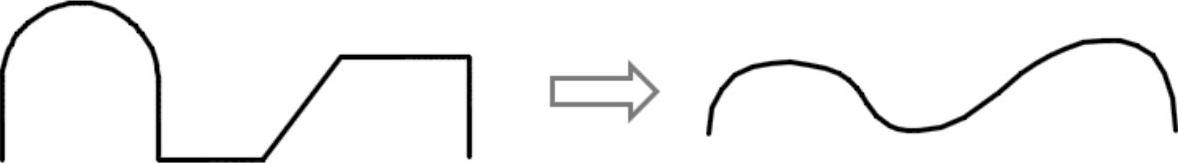

●输入“S”并按＜Enter＞键，即选择“样条曲线（S）”选项，创建样条曲线的近似线（称为样条曲线拟合多段线），如图3-62所示。样条曲线拟合多段线将使用选定多段线的顶点作为近似B样条曲线的曲线控制点或控制框架，该曲线将通过第一个和最后一个控制点，除非原多段线是闭合的，曲线将会被拉向其他控制点但并不一定通过它们。(www.daowen.com)

图3-62 将二维多段线转化为样条曲线拟合多段线

●输入“D”并按＜Enter＞键，即选择“非曲线化（D）”选项，删除由拟合或样条曲线插入的其他顶点并拉直所有多段线线段。

●输入“L”并按＜Enter＞键，即选择“线型生成（L）”选项，生成经过多段线顶点的连续图案的线型。

●输入“R”并按＜Enter＞键，即选择“反转（R）”选项，反转多段线顶点的顺序。使用此选项可反转使用包含文字线型的对象的方向。

●输入“U”并按＜Enter＞键，即选择“放弃（U）”选项，还原操作，可一直返回到PEDIT任务开始时的状态。

4）按＜Enter＞键退出PEDIT命令。

使用PEDIT命令可以一次修改多个对象。启动PEDIT命令后在“选择多段线或[多条（M）]：”提示下选择“多条（M）”提示选项，接着选择要编辑的多个对象，按＜Enter＞键后，如果所选对象中有直线、圆弧或样条曲线，那么系统会出现“是否将直线、圆弧和样条曲线转换为多段线？[是（Y）/否（N）]？＜Y＞”的提示信息，选择“是（Y）”选项，对于样条曲线还需指定其精度；然后在“输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：”提示下进行相应的编辑操作。注意，使用某些编辑选项的操作会与编辑单条多段线时有所不同。例如，当前面使用“多条（M）”选项选择了多个对象，后来选择“合并（J）”选项（此时要合并的多段线对象的相应端点不必重合，因为使用模糊距离设置足以包括端点，从而将不相接的多段线合并）时，输入模糊距离或者按照以下操作先设置合并类型再输入模糊距离。

输入模糊距离或[合并类型（J）]＜0.0000＞：J //选择“合并类型（J）”选项

输入合并类型[延伸（E）/添加（A）/两者都（B）]＜延伸＞： //选择合并类型

多段线的合并类型有“延伸”“添加”和“两者都”，它们的功能含义如下。

●“延伸”：通过将线段延伸或剪切至最接近的端点来合并选定的多段线。

●“添加”：通过在最接近的端点之间添加直线段来合并选定的多段线。

●“两者都”：如有可能，通过延伸或剪切来合并选定的多段线；否则，通过在最接近的端点之间添加直线段来合并选定的多段线。

使用PEDIT命令还可以编辑三维多段线和三维多边形网格。这里不作介绍。
