路径阵列是指沿着指定路径或部分路径均匀分布对象副本，路径可以是直线、圆弧、圆、椭圆、多段线、三维多段线、样条曲线或螺旋。这里以创建二维路径阵列为例进行介绍。

要创建路径阵列，则在功能区“默认”选项卡的“修改”面板中单击“路径阵列”按钮，接着选择要阵列的对象，按＜Enter＞键，再选择路径曲线，此时在功能区出现“阵列创建”上下文选项卡，如图3-48所示，从中设置项目、行、层级和特性方面的参数和选项即可。

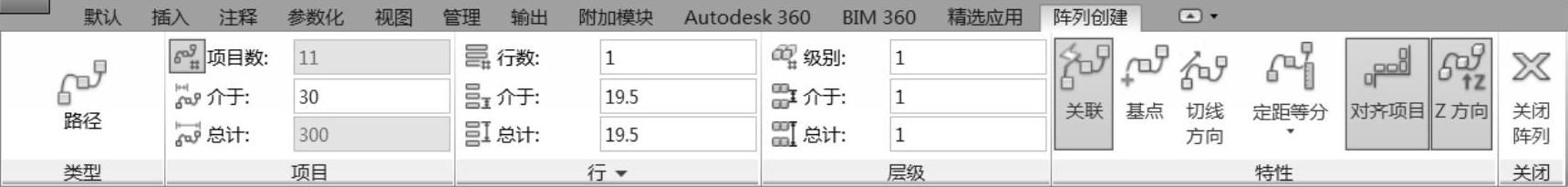

图3-48 用于定义路径阵列的“阵列创建”上下文选项卡

对于路径阵列，可以在“特性”面板中指定沿路径分布对象的方法：如果要沿着整个路径长度按设定的项目数均匀地分布项目，那么单击“定数等分”按钮；如果要以特定间距分布对象，那么单击“定距等分”按钮，并在“项目”面板的“项目间距”框中输入距离。“特性”面板中的“对齐项目”按钮用于指定是否对齐每个项目以与路径方向相切，对齐相对于第一个项目的方向；“Z方向”按钮用于控制是否保持项目的原始Z方向还是沿着三维路径倾斜项目；“切线方向”按钮用于指定相对于路径曲线的第一个项目的位置，允许指定与路径曲线的起始方向平行的两个点。

下面介绍一个使用路径阵列的操作范例。

1）打开“路径阵列操练.dwg”，原始图形如图3-49所示。

2）在功能区“默认”选项卡的“修改”面板中单击“路径阵列”按钮。

3）选择要阵列的图形对象，如图3-50所示，单击＜Enter＞键。

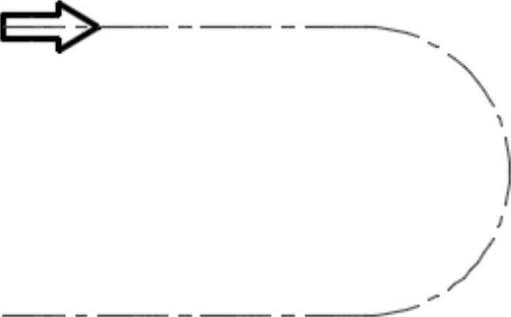

图3-49 原始图形(www.daowen.com)

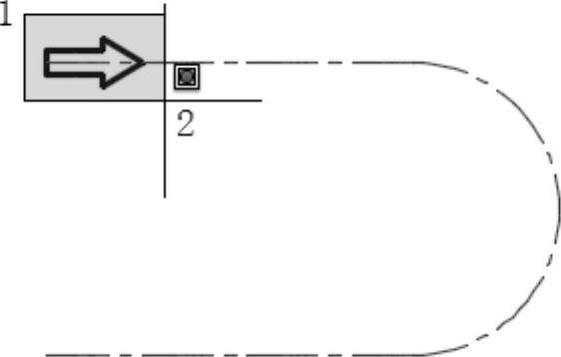

图3-50 选择要阵列的图形对象

4）选择以中心线表示的多段线作为路径曲线，选择位置靠近要阵列的图形对象。

5）在“阵列创建”上下文选项卡中进行图3-51所示的特性和选项设置。

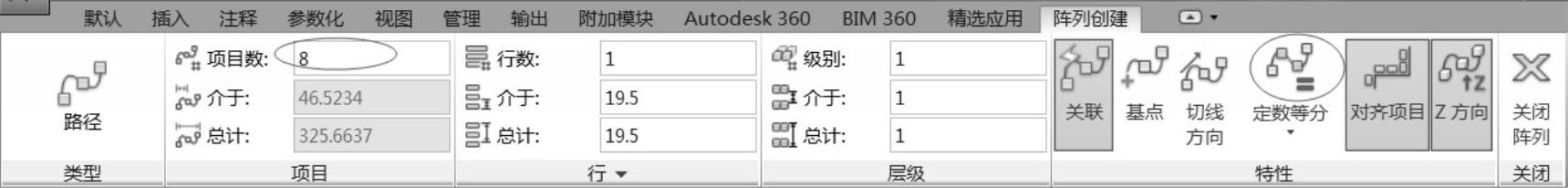

图3-51 设置路径曲线的相关特性与参数

6）在“关闭”面板中单击“关闭阵列”按钮，完成图3-52所示的路径阵列。在本例中用户还可以尝试单击“基点”按钮来重定义基点，即重新定位相对于路径曲线起点的阵列的第一个项目。

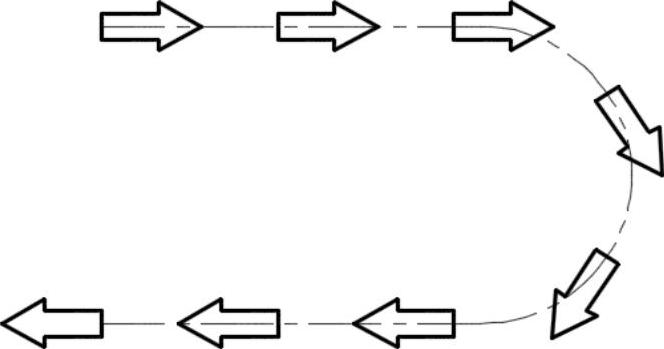

图3-52 完成路径阵列
