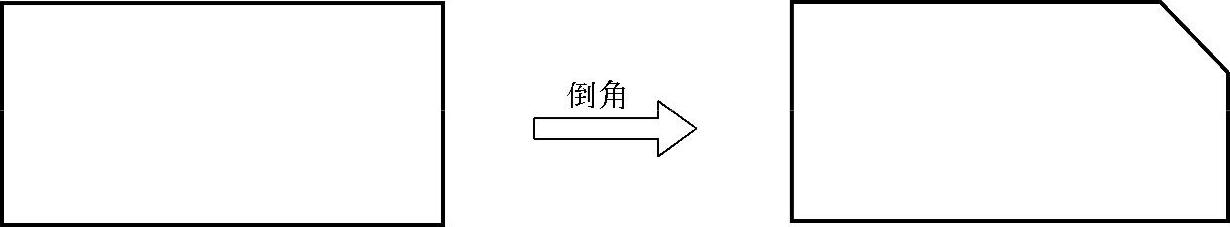

倒角使用成角的直线连接两个对象，通常用于表示角点上的倒角边。可以倒角的图线有直线、多段线、射线和构造线等。例如，可以在两条相交直线之间创建倒角，如图3-28所示。

图3-28 在两条相交的直线间倒角

在命令行的“输入命令”提示下输入“CHAMFER”命令并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮，则在命令窗口中出现图3-29所示的提示信息，主要提示选项的功能含义如下。

图3-29 倒角命令提示

●第一条直线：指定定义二维倒角所需的两条边中的第一条边，接着再选择第二条边。

●“放弃（U）”：恢复在命令中执行的上一个操作。

●“多段线（P）”：对整个二维多段线倒角。相交多段线线段在每个多段线顶点被倒角，倒角成为多段线的新线段。如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角。

●“距离（D）”：设置倒角至选定边端点的距离。如果将两个距离均设置为“0”，那么将延伸或修剪两条直线，以使它们终止于同一点。

●“角度（A）”：用第一条线的倒角长度（距离）和第二条线的角度设置倒角距离。

●“修剪（T）”：设置修剪模式为“修剪”或“不修剪”，即控制CHAMFER是否将选定的边修剪到倒角直线的端点。

●“方式（E）”：控制CHAMFER使用两个距离还是一个距离和一个角度来创建倒角。

●“多个（M）”：为多组对象的边倒角。

下面介绍二维倒角的4个主要知识点。

1.使用两个距离来创建倒角

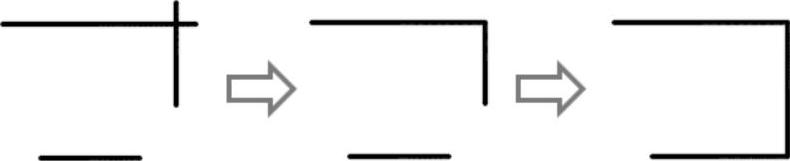

可以使用两个距离来创建倒角，如图3-30所示，这两个距离可以相等也可以不相等。如果将这两个距离均设置为“0”，那么倒角操作将修剪或延伸这两个所选对象直至它们相交，但不创建倒角线，如图3-31所示。

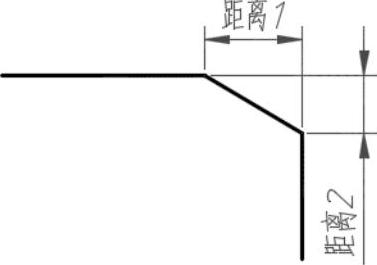

图3-30 倒角距离示意

图3-31 两次倒角操作（倒角距离都为0时）

设置倒角距离并创建倒角的典型步骤如下。

1）在命令行的“输入命令”提示下输入“CHAMFER”命令并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮。

2）在命令行中输入“D”并按＜Enter＞键，即选择“距离（D）”选项。

3）指定第一个倒角距离。

4）指定第二个倒角距离。

5）依次选择两条直线。

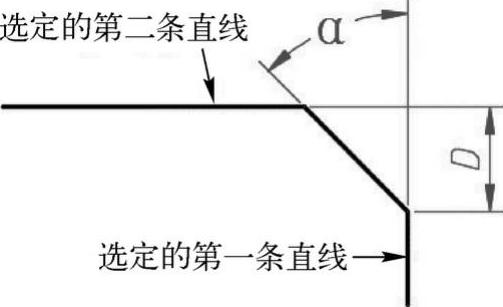

图3-32 使用距离和角度来创建倒角

2.使用一个距离和一个角度来创建倒角(www.daowen.com)

用第一条线的倒角距离和第二条线的角度来创建倒角，其示意图如图3-32所示，其中D表示沿第一条直线的长度（距离），α表示与第一条直线所成的夹角。系统将提示指定相应的倒角长度和倒角角度。

通过指定倒角长度（距离）和倒角角度来创建倒角的典型步骤如下。

1）在命令行的“输入命令”提示下输入“CHAMFER”命令并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮。

2）在命令行中输入“A”并按＜Enter＞键，即选择“角度（A）”选项。

3）指定第一条直线的倒角长度（距离）。

4）指定第一条直线的倒角角度。

5）依次选择两条直线。

3.设置倒角的修剪模式

可以设置倒角的修剪模式，即可以设置倒角操作时是否对要倒角的对象进行修剪。

命令：CHAMFER↙

（“修剪”模式）当前倒角长度=10.0000，角度=45

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：T

输入修剪模式选项[修剪（T）/不修剪（N）]＜修剪＞： //选择“修剪（T）”或“不修剪（N）”选项

该设置将影响当前文件的下一次倒角操作。

4.多段线倒角

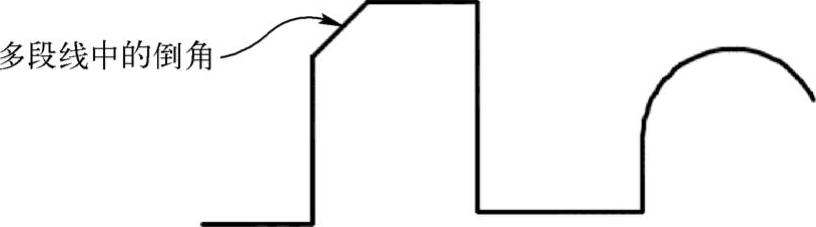

可以对多段线的某两条线段进行倒角，而倒角将成为多段线的新线段，如图3-33所示。

图3-33 对多段线中的指定线段进行倒角

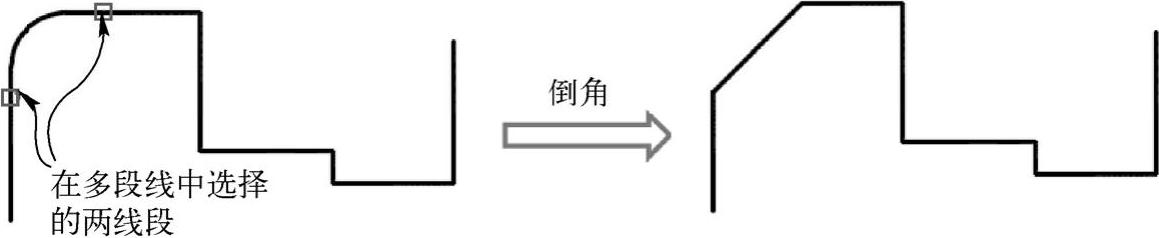

如果选择的两个倒角对象是一条多段线的两个线段，则它们是相邻的或仅隔一个弧线段。如果它们被弧线段间隔，倒角将删除此弧并用倒角线替换它，如图3-34所示。

图3-34 倒角替代多段线的圆弧

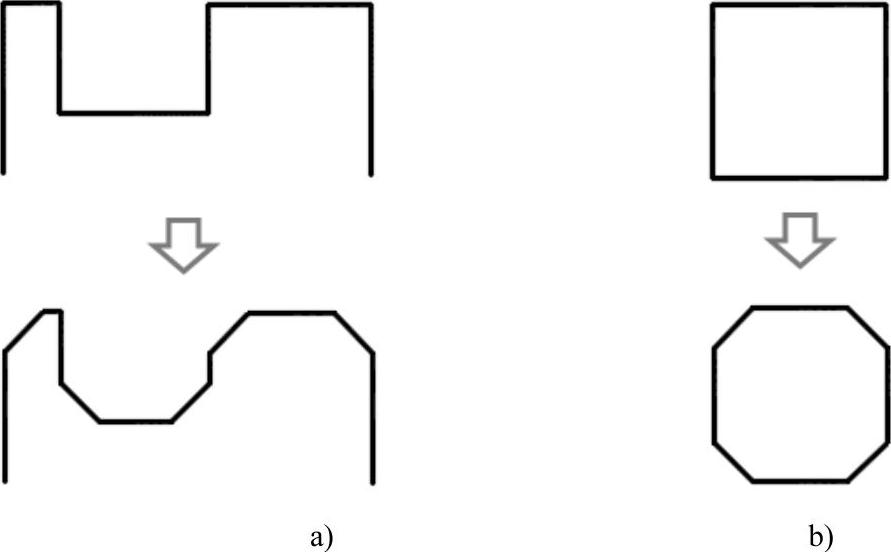

也可以对整条多段线进行倒角。对整条多段线进行倒角时，相交多段线线段在每个多段线顶点处被倒角，如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角，如图3-35所示。也就是说对整条多段线倒角时，只对那些长度足够适合倒角距离的线段进行倒角。

图3-35 对整条多段线进行倒角

a）对普通多段线倒角b）对正方形多段线倒角

使用当前的倒角方法和默认的距离对整条多段线进行倒角，其操作的步骤如下。

1）在命令行的“输入命令”提示下输入“CHAMFER”命令并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮。

2）在命令行中输入“P”并按＜Enter＞键，或者使用鼠标在命令提示选项中选择“多段线（P）”选项。

3）选择多段线。
