圆角使用与对象相切并且具有指定半径的圆弧连接两个对象，如图3-23所示。根据生成圆角处于内角点还是外角点，可以将圆角分为内圆角和外圆角。可以对圆弧、圆、椭圆、椭圆弧、直线、多段线、射线、样条曲线和构造线等对象进行圆角处理。如果要进行圆角的两个对象位于同一图层上，那么将在该图层创建圆角圆弧；否则，将在当前图层创建圆角圆弧，此图层影响对象的特性（包括颜色和线型）。

图3-23 倒圆角

在命令行的“输入命令”提示下输入“FILLET”并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮，命令行出现图3-24所示的提示信息。

图3-24 “圆角”命令提示

●第一个对象：选择定义二维圆角所需的两个对象中的第一个对象，接着选择第二个对象，或者按住＜Shift＞键并选择对象以创建一个锐角。

●“放弃（U）”：恢复在命令中执行的上一个操作。

●“多段线（P）”：对整个二维多段线进行圆角处理，即在二维多段线中两条直线段相交的每个顶点处插入圆角圆弧。

●“半径（R）”：定义圆角圆弧的半径。修改圆角半径将影响后续的圆角操作，即输入的半径值将成为后续FILLET命令的当前半径。如果将圆角半径设置为“0”，则被圆角的对象被修剪或延伸直到它们相交，也就是并不创建圆弧。

●“修剪（T）”：设定修剪模式，即控制FILLET命令是否将选定的边修剪到圆角圆弧的端点。修剪模式分两种，即修剪与不修剪，如图3-25所示。

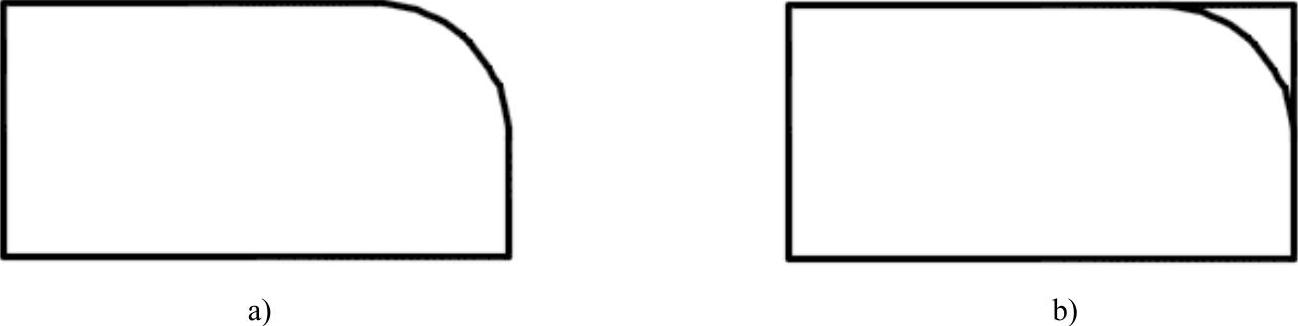

图3-25 设置圆角时是否修剪

a）修剪b）不修剪

●“多个（M）”：给多个对象集加圆角。FILLET命令将重复显示主提示和“选择第二个对象”提示，直到用户按＜Enter＞键结束该命令。在对相关图形对象进行圆角编辑时，应该要注意以下操作特点和技巧。

1.控制圆角位置

在一些设计场合，对象之间可以存在多个可能的圆角。AutoCAD将根据对象的选择位置来控制圆角的生成位置，如图3-26所示。

(www.daowen.com)

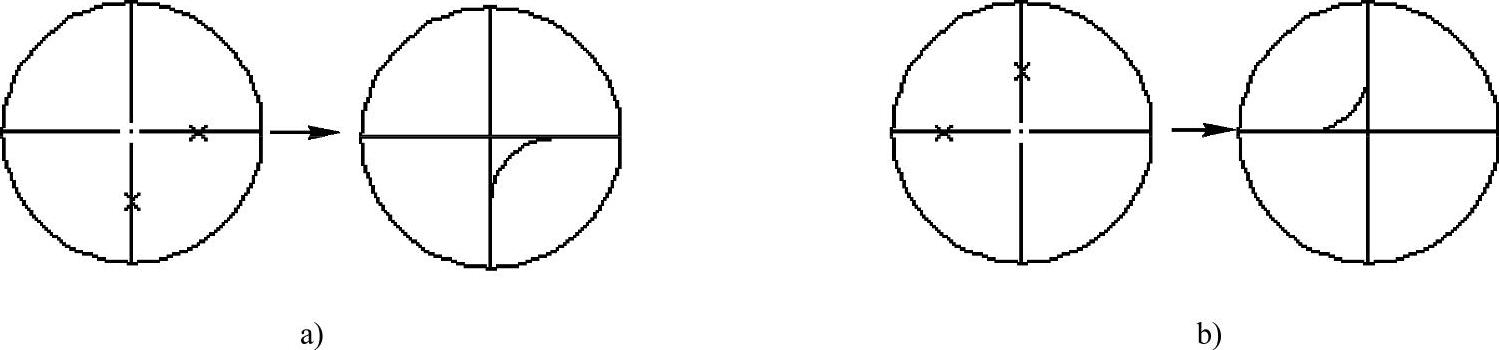

图3-26 控制圆角位置

a）倒圆角1b）倒圆角2

2.为直线和多段线线段的组合创建圆角

可以为直线和多段线线段的组合添加圆角，每条直线或其延长线必须与一个多段线的直线段相交，如图3-27所示。如果打开“修剪”选项，则进行圆角的对象和圆角圆弧合并形成单独的新多段线。

图3-27 为直线和多段线线段的组合加圆角

a）选定的多段线b）选定的直线c）结果

3.对整个多段线进行圆角处理

对整个多段线进行圆角处理包括为整个多段线添加圆角或从多段线中删除圆角。

1）在命令行的“输入命令”提示下输入“FILLET”并按＜Enter＞键，或者在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮。

2）输入“P”并按＜Enter＞键，或者使用鼠标在提示选项中选择“多段线（P）”选项。

3）选择所需的多段线。

如果设定一个非零的圆角半径，则FILLET命令将在长度足够适合圆角半径的每条多段线线段的顶点处插入圆角圆弧。如果多段线中的两个线性线段被它们之间的弧线段分隔，FILLET将删除圆弧段并将其替换为当前圆角半径的新圆弧段。如果将圆角半径设定为“0”，则不插入圆角圆弧。如果两条线性多段线线段被一条弧线段分隔，FILLET将删除该圆弧并延伸线性线段，直到它们相交。

4.对平行直线进行圆角

可以对平行直线、参照线和射线进行圆角处理。注意：第一个选定的对象必须是直线或射线，但第二个对象可以是直线、构造线或射线。创建的圆角圆弧直径等于平行线之间的间距。如果两条平行直线长度不相同，则会延长短线使两者并齐。

5.在圆和圆弧的组合之间创建圆角

在圆和圆弧的组合之间可以存在多个圆角，因此在对这类图元进行圆角处理时，需要注意把握对象的选择点，以获得想要的圆角。
