AutoCAD2015旋转命令速查与范例精通

旋转对象是指绕指定基点旋转图形中的对象,在操作过程中可以通过指定角度旋转对象,也可以拖曳光标来旋转对象,还可以指定参照角度以便与绝对角度对齐。

旋转图形对象的步骤如下。

1)在命令行的“输入命令”提示下输入“ROTATE”并按<Enter>键,或者在功能区“默认”选项卡的“修改”面板中单击“旋转”按钮978-7-111-47759-4-Chapter03-11.jpg

2)选择要旋转的对象,按<Enter>键。

3)指定旋转基点。

4)在“指定旋转角度,或[复制(C)/参照(R)]<0>:”提示下执行以下操作之一。

●输入旋转角度,按<Enter>键。

●绕基点拖动对象并指定旋转对象的终止位置点。

●输入“C”并按<Enter>键,以选择“复制(C)”命令,创建选定对象的副本。

●输入“R”并按<Enter>键,以选择“参照(R)”命令,接着根据提示进行相应操作,将选定的对象从指定参照角度旋转到绝对角度。

请看以下一个操作范例。

打开“旋转操练.dwg”,根据命令行提示进行以下操作。(www.daowen.com)

命令:ROTATE

UCS当前的正角方向:ANGDIR=逆时针 ANGBASE=0

选择对象:指定对角点:找到8个//选择整个图形

选择对象:↙

指定基点: //选择图3-9所示的圆心

指定旋转角度,或[复制(C)/参照(R)]<0>:45↙ //指定旋转角度为45°旋转图形的结果如图3-10所示。

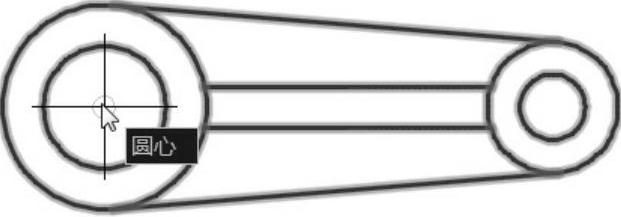

图3-9 指定旋转基点

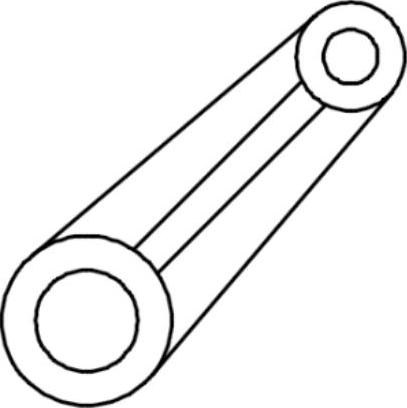

图3-10 旋转图形的结果
