AutoCAD2015命令速查创建多个副本并进行线性阵列

时间:2023-11-01 理论教育 版权反馈
【摘要】:要在指定位置或位移创建多个副本,那么需要在操作过程中将复制模式由“单个”设置为“多个”。图3-3 选择要复制的图形对象图3-4 指定基点图3-5 选择一个象限点图3-6 完成多个副本在复制操作中还可以指定在线性阵列中排列的副本数量。打开“复制操练2.dwg”,接着在命令行中进行以下操作。默认情况下,阵列中的第一个副本将放置在指定的位移,其他的副本使用相同的增量位移放置在超出该点的线性阵列中。

AutoCAD2015命令速查创建多个副本并进行线性阵列

要在指定位置或位移创建多个副本,那么需要在操作过程中将复制模式由“单个”设置为“多个”。请看以下范例。

命令:COPY↙//输入“COPY”并按按<Enter>键

选择对象:指定对角点:找到2个//从左到右指定两个角点选择要复制的对象,如图3-3所示

选择对象:↙//按<Enter>键结束对象选择

当前设置:复制模式=单个

指定基点或[位移(D)/模式(O)/多个(M)]<位移>:O //选择“模式(O)”提示选项

输入复制模式选项[单个(S)/多个(M)]<单个>:M //选择“多个(M)”提示选项

指定基点或[位移(D)/模式(O)]<位移>://选择图3-4所示的圆心作为基点

指定第二个点或[阵列(A)]<使用第一个点作为位移>: //选择图3-5所示的象限点或交点

指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>: //选择其他所需的一个象限点或交点

指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>: //选择其他所需的一个象限点或交点

指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>: //选择其他所需的一个象限点或交点

指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>:↙ //按<Enter>键结束命令操作

创建的多个复制副本如图3-6所示。

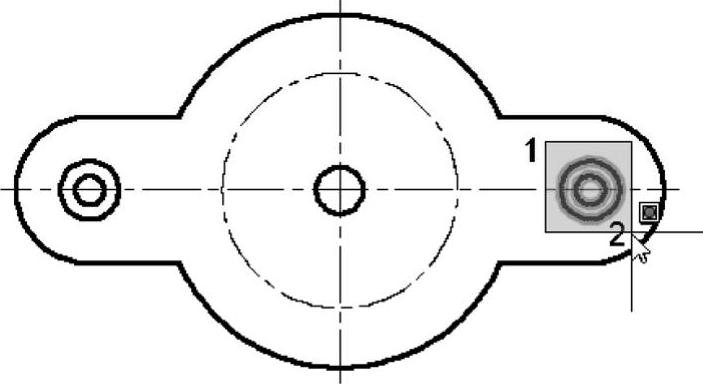

图3-3 选择要复制的图形对象

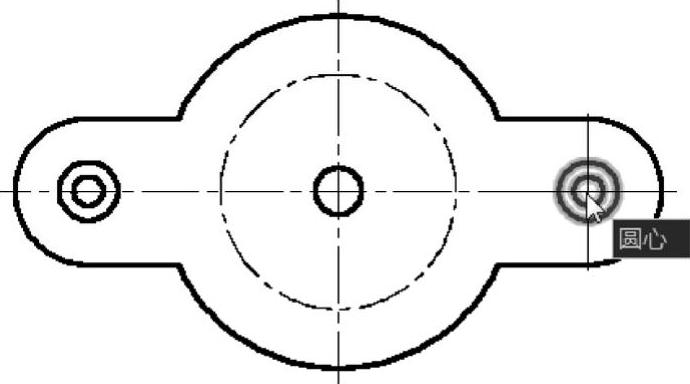

图3-4 指定基点

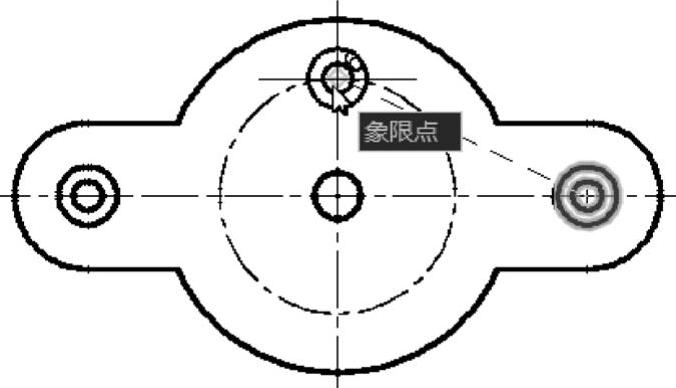

图3-5 选择一个象限点(第二个点)

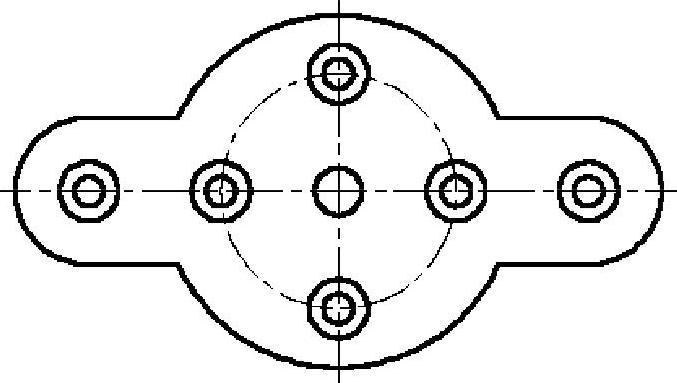

图3-6 完成多个副本

在复制操作中还可以指定在线性阵列中排列的副本数量。请看以下范例。打开“复制操练2.dwg”,接着在命令行中进行以下操作。

命令:COPY↙ //输入“COPY”并按<Enter>键

选择对象:指定对角点:找到5个 //以窗口选择方式选择全部图形对象

选择对象:↙ //按<Enter>键结束对象选择

当前设置:复制模式=多个

指定基点或[位移(D)/模式(O)]<位移>://选择图3-7所示的圆心作为复制基点

指定第二个点或[阵列(A)]<使用第一个点作为位移>:A //选择“阵列(A)”提示选项

输入要进行阵列的项目数:5↙

指定第二个点或[布满(F)]: //选择图3-8所示的圆心点以定义阵列距离

指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>:↙

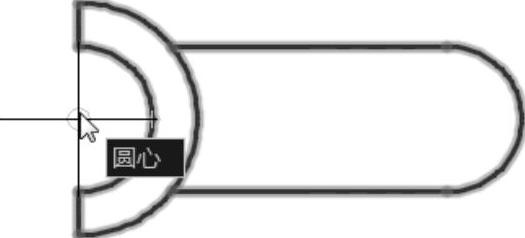

图3-7 指定复制基点

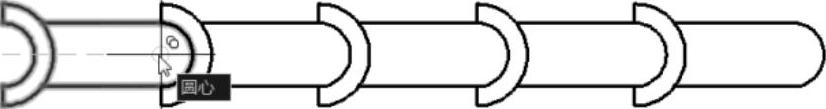

图3-8 指定第二个点完成创建阵列副本

选择“阵列(A)”提示选项后指定的第二个点,确定阵列相对于基点的距离和方向。默认情况下,阵列中的第一个副本将放置在指定的位移,其他的副本使用相同的增量位移放置在超出该点的线性阵列中。如果在“指定第二个点或[布满(F)]:”提示下选择“布满(F)”提示选项,那么将使用指定的位移作为最后一个副本而不是第一个副本的位置,在原始选择集和最终副本之间布满其他副本。
