区域覆盖对象是一块多边形区域,它可以使用当前背景色遮蔽底层的对象。此区域由区域覆盖边框定义,用户可以打开此边框进行编辑,也可以关闭此边框进行打印。创建有区域覆盖对象的典型示例如图2-49所示。

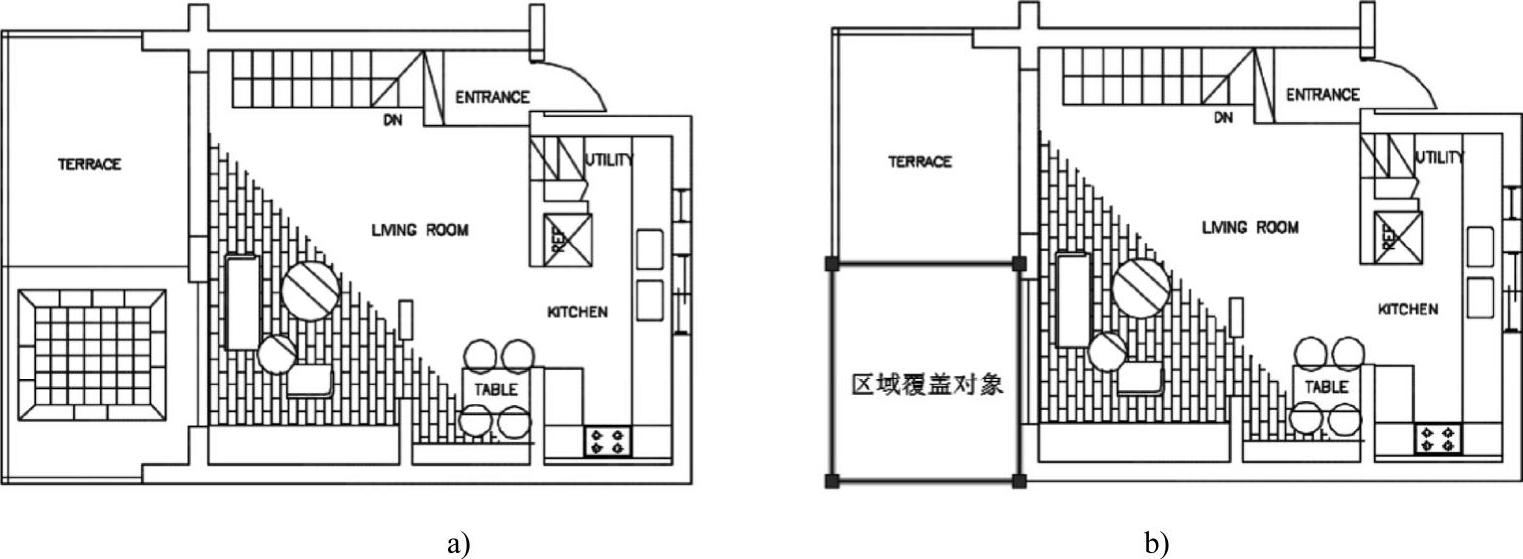

图2-49 创建区域覆盖对象示例

a)未创建区域覆盖对象之前b)创建区域覆盖对象之后(www.daowen.com)

要创建区域覆盖对象,则在命令行的“输入命令”提示下输入“WIPEOUT”并按<Enter>键,或者在功能区“默认”选项卡的“绘图”面板中单击“区域覆盖”按钮978-7-111-47759-4-Chapter02-122.jpg,此时出现“指定第一点或[边框(F)/多段线(P)]<多段线>:”的提示信息,接着在绘图区域中依次指定一系列的若干个点来定义区域覆盖对象的多边形边界,按<Enter>键即可。

如果在执行WIPEOUT(区域覆盖)命令后选择“边框(F)”提示选项,那么可以指定边框模式来确定是否显示所有区域覆盖对象的边。可用的边框模式有“开(ON)”“关(OFF)”和“显示但不打印(D)”。“开(ON)”用于显示和打印边框,“关(OFF)”用于不显示或不打印边框,“显示但不打印(D)”用于显示但不打印边框。

如果在执行WIPEOUT(区域覆盖)命令后选择“多段线(P)”提示选项,接着选择闭合多段线,则根据选定的多段线确定区域覆盖对象的多边形边界。
