多线由多条平行线组成，这些平行线称为多线的元素。每条多线可以有自己的颜色和线型。在建筑平面图中，可以使用“多线”命令来绘制内外墙。

在绘制多线之前，可以先指定一个所需的多线样式。初始默认的STANDARD多线样式只包含两个元素。多样样式用于控制元素的数量和每个元素的特性，多线特性包括元素的总户数和每个元素的位置、每个元素与多线中间的偏移距离、每个元素的颜色和线型、每个顶点出现的称为joints的直线的可见性，以及使用的端点封口类型和多线的背景填充颜色。

另外，用户可以更改多线的对正和比例以满足设计要求：多行对正将确定在光标的哪一侧绘制多行，或者是否位于光标的中心上；多行比例则用来控制多行的全局宽度（使用当前单位），多行比例不影响线型比例。如果要更改多行比例，那么可能需要对线型比例做相应的更改以防点或虚线的尺寸不正确。

下面通过绘制墙体，分别介绍创建多线样式、创建多线和编辑多线的实用知识。

1）启动AutoCAD2015后，按＜Ctrl+N＞快捷键弹出一个对话框，选择“acadiso.dwt”样板，单击“打开”按钮。

2）在命令行的“输入命令”提示下输入“MLSTYLE”并按＜Enter＞键，弹出“多线样式”对话框，从中单击“新建”按钮，弹出“创建新的多线样式”对话框，输入“新样式名”为“BC_WALL”，如图2-30所示，单击“继续”按钮，弹出“新建多样样式：BC_WALL”对话框。

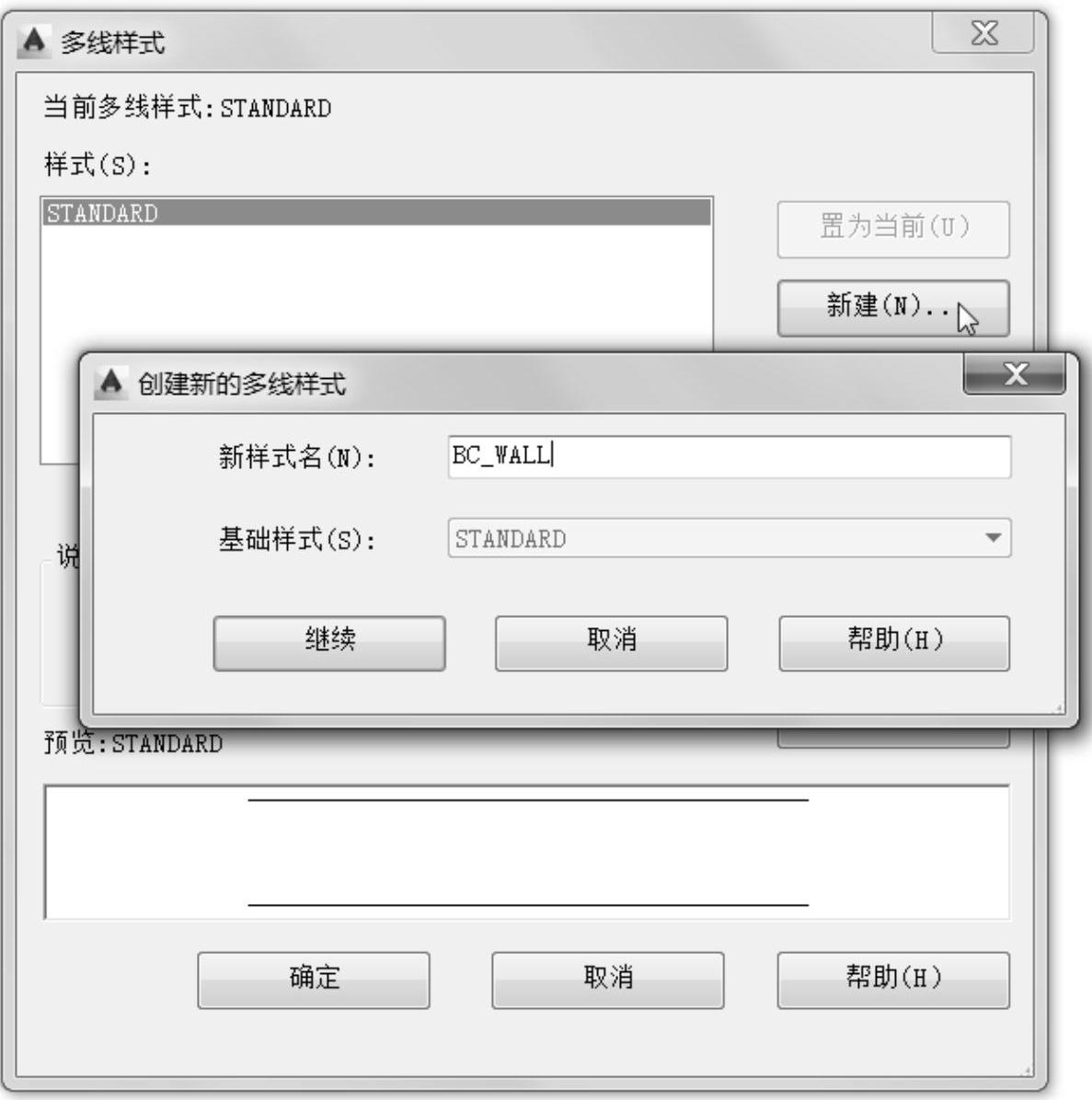

图2-30 创建新的多线样式

3）在“说明”选项组中输入“自定义墙体”，添加一个图元（总共3个图元），选择偏置值为0的图元，将颜色设置为红色，再分别将两个图元的偏置值设置为“100”和“-100”，选择起点封口和端点封口的形式均为“直线”，具体设置如图2-31所示。

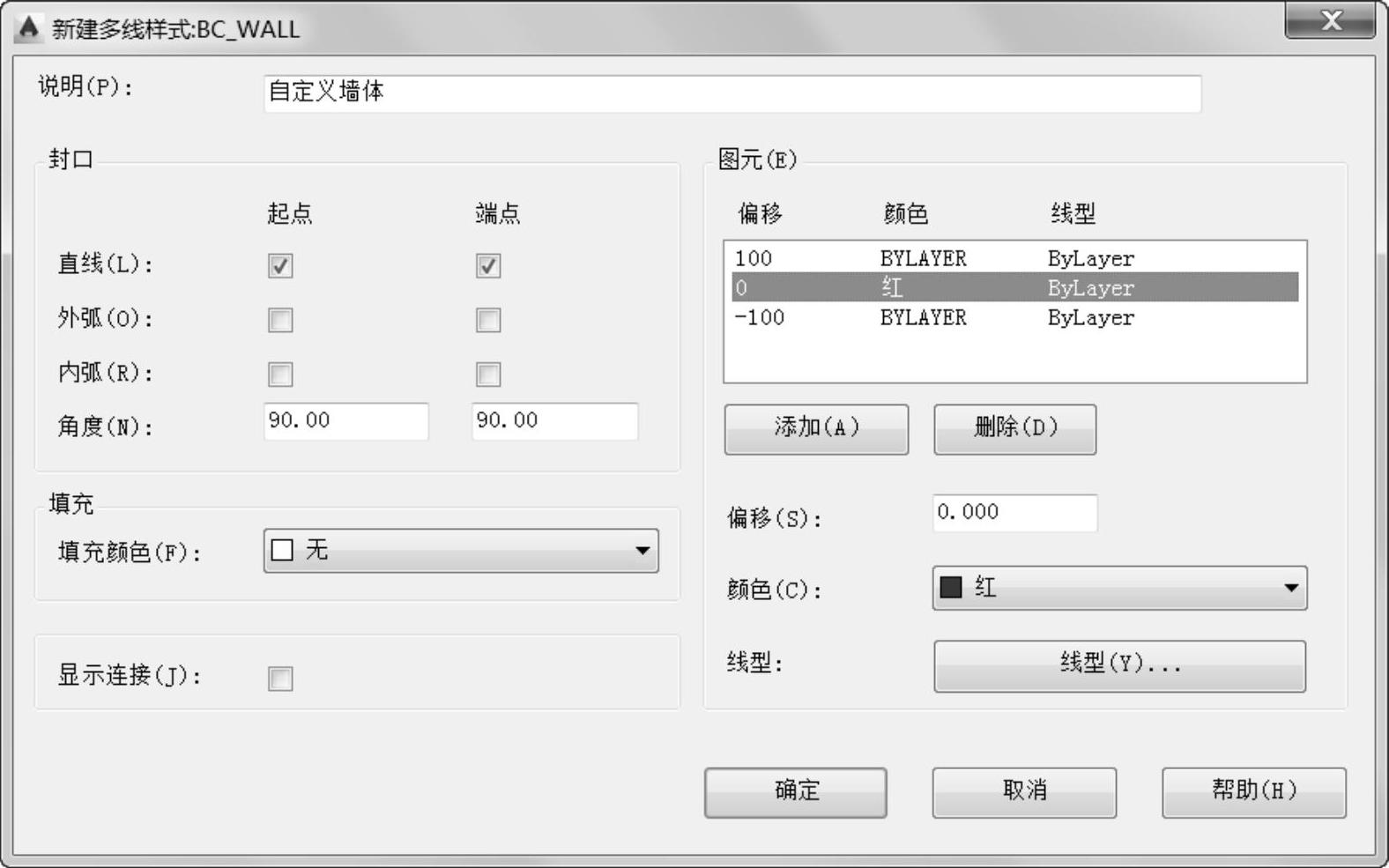

图2-31 设置多线样式的相关内容

4）在“图元”选项组的元素列表中选择偏移为0的元素，单击“线型”按钮，弹出图2-32所示的“选择线型”对话框。单击“加载”按钮，弹出“加载或重载线型”对话框，选择“CENTER”线型，如图2-33所示，单击“确定”按钮。返回到“选择线型”对话框，“CENTER”线型出现在“已加载的线型”列表框中，从该列表框中选择“CENTER”线型，单击“确定”按钮，从而将偏移为0的元素的线型设置为“CENTER”线型。

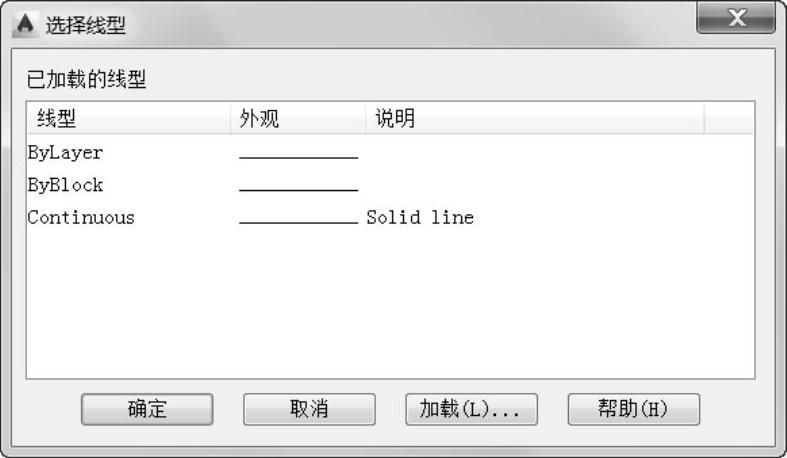

图2-32 “选择线型”对话框

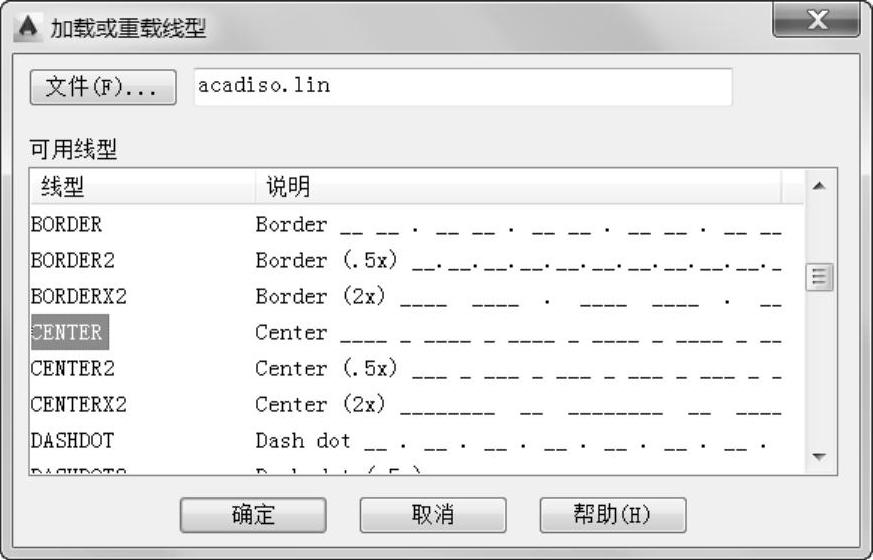

图2-33 “加载或重载线型”对话框

5）在“新建多线样式：BC-WALL”对话框中单击“确定”按钮，返回到“多线样式”对话框。单击“置为当前”按钮将“BC-WALL”多线样式设置为当前多线样式，然后单击“确定”按钮。

6）在命令行的“输入命令”提示下输入“MLINE”并按＜Enter＞键，接着根据命令行提示进行以下操作来绘制墙体。

命令：MLINE↙

当前设置：对正=上，比例=20.00，样式=BC_WALL

指定起点或[对正（J）/比例（S）/样式（ST）]：J↙

输入对正类型[上（T）/无（Z）/下（B）]＜上＞：Z↙

当前设置：对正=无，比例=20.00，样式=BC_WALL(www.daowen.com)

指定起点或[对正（J）/比例（S）/样式（ST）]：S↙

输入多线比例＜20.00＞：1.1↙

当前设置：对正=无，比例=1.10，样式=BC_WALL

指定起点或[对正（J）/比例（S）/样式（ST）]：0，0↙

指定下一点：@4500＜90↙

指定下一点或[放弃（U）]：@8000，0↙

指定下一点或[闭合（C）/放弃（U）]：@10000＜-90↙

指定下一点或[闭合（C）/放弃（U）]：@8000＜180↙

指定下一点或[闭合（C）/放弃（U）]：@4500＜90↙

指定下一点或[闭合（C）/放弃（U）]：↙

绘制的墙体如图2-34所示。

7）使用和步骤6）相同的方法绘制内侧墙体，如图2-35所示，相关尺寸可自行确定。

图2-34 绘制墙体

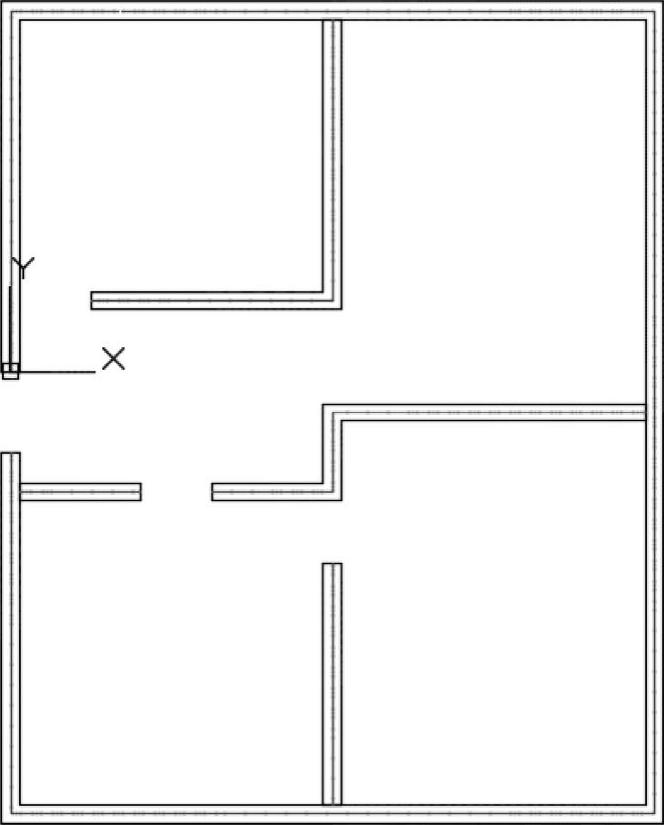

图2-35 绘制内侧墙体

8）在命令行的“输入命令”提示下输入“MLEDIT”并按＜Enter＞键，弹出图2-36所示的“多线编辑工具”对话框。

9）在“多线编辑工具”对话框中单击“T形打开”按钮，接着选择第一条多线（其中一处内墙），再选择第二条多线（外墙）作为要打开的多线，从而完成一处“T形打开”操作，继续根据提示依次选择相交的多线进行修剪，结果如图2-37所示。

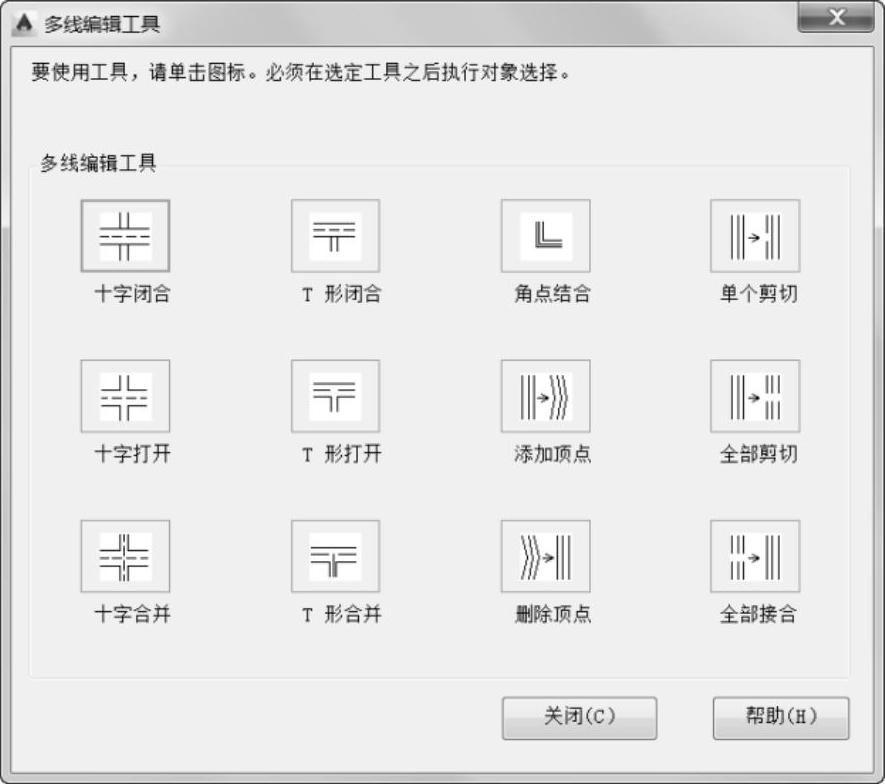

图2-36 “多线编辑工具”对话框

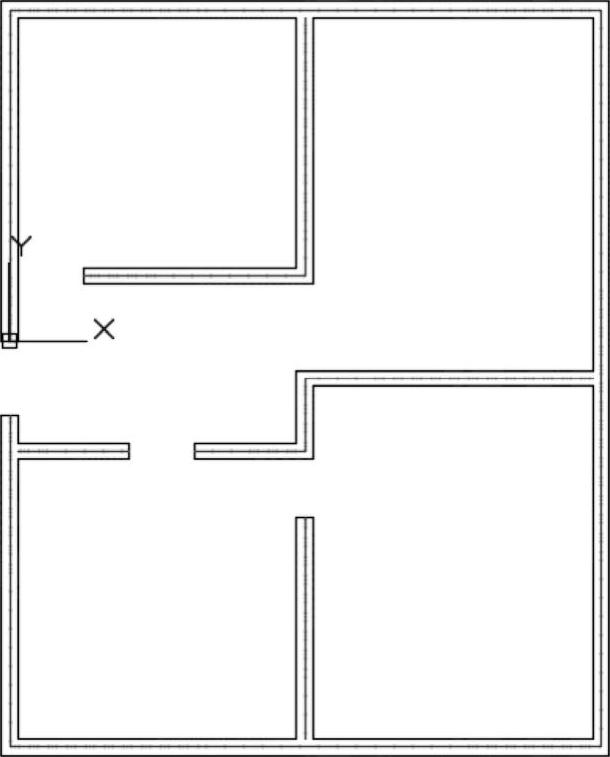

图2-37 完成“T形打开”的结果
