多段线是作为单个对象创建的相互连接的序列线段，该序列线段由直线段和圆弧段组合形成。多段线提供单个直线或圆弧所不具备的编辑功能。

要启动多段线绘制命令，则可以在命令行的“输入命令”提示下输入“PLINE”或“PL”并按＜Enter＞键，或者在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮，接着指定多段线线段的起点，再指定多段线线段的下一端点，可根据需要指定其他多段线线段。在绘制多段线的过程中，用户可以在提示选项中选择“圆弧”以启用“圆弧”模式，或者选择“直线”以启用“直线”模式。此外，还可以根据设计需要选择其他提示选项进行设置，如“半宽”“长度”“宽度”和“放弃”等。

绘制多段线的简单范例如下。

命令：PL↙ //输入“PL”并按＜Enter＞键

PLINE

指定起点：100，100

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@60＜0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙

指定圆弧的端点（按住＜Ctrl＞键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@25＜90↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：L↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@-60，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：CL↙

绘制的一条跑道型的多段线如图2-6所示。

如果要绘制某条宽多段线，则在启动“多段线”命令后，指定多段线直线段的起点，接着选择“宽度（W）”提示选项，输入直线段的起点宽度，并指定直线段的端点宽度（可创建等宽的多段线，也可以为多段线的不同线段指定不同的宽度），再指定多段线线段的端点，可以根据需要继续指定线段端点，按＜Enter＞键结束命令，或者通过选择“闭合”选项来使多段线闭合。以下绘制多段线的范例使用了“宽度”选项。

命令：PLINE↙

指定起点：200，100

当前线宽为0.0000(www.daowen.com)

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙

指定起点宽度＜0.0000＞：↙

指定端点宽度＜0.0000＞：10↙

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@25，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙

指定起点宽度＜10.0000＞：4↙

指定端点宽度＜4.0000＞：↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@30，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙

指定起点宽度＜4.0000＞：10↙

指定端点宽度＜10.0000＞：0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@25，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

完成绘制的具有可变宽度的多段线如图2-7所示。

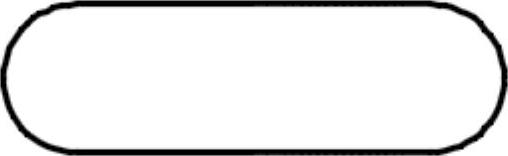

图2-6 绘制一条跑道型的多段线

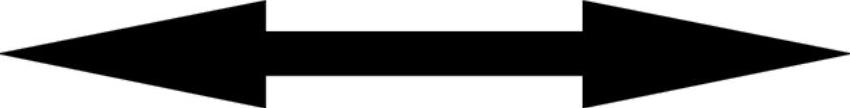

图2-7 绘制具有可变宽度的多段线
