构造线可放置在三维空间的任何位置。构造线和射线一样,常作为创建其他对象的参照。
要创建构造线,则在命令行的“输入命令”提示下输入“XLINE”(或输入其命令别名“XL”)并按<Enter>键,或者在功能区“默认”选项卡的“绘图”面板中单击“构造线”按钮,此时命令行出现“指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:”的提示信息,该提示信息中各提示选项的功能含义如下。
●指定点:将创建通过指定点的构造线,即用无限长直线所通过的两点定义构造线的位置。这是创建构造线的默认方法,指定的第一点将作为构造线的根,指定第二点是构造线要经过的点,此后可以根据需要继续指定新构造线,所有后续构造线都经过第一个指定点(根)。
●水平:创建一条通过指定点的平行于X轴的构造线。
●垂直:创建一条通过指定点的平行于Y轴的构造线。
●角度:以指定的角度创建一条构造线。选择“角度”提示选项,系统将出现“输入构造线的角度(0)或[参照(R)]:”的提示信息,此时指定放置构造线的角度,或者选择“参照”选项以指定与选定参照线的夹角(此角度从参照线开始按逆时针方向测量)。
●二等分:创建一条构造线,它经过选定的角顶点,并且将选定的两条线之间的夹角平分。此构造线位于由3个点确定的平面中。
●偏移:创建平行于另一个对象的构造线。选择“偏移”选项,则系统出现“指定偏移距离或[通过(T)]<通过>:”的提示信息,此时指定构造线偏离选定对象的距离,或者选择“通过”选项创建从一条直线偏移并通过指定点的构造线。
下面介绍一个创建构造线的范例。
1)在“快速访问”工具栏中单击“打开”按钮,弹出“选择文件”对话框,选择随书配套光盘中的“构造线创建范例.dwg”文件,单击“选择文件”对话框中的“打开”按钮,已有图形如图2-2所示。
2)在命令行的“输入命令”提示下输入“XLINE”并按<Enter>键,根据命令行提示进行以下操作。
命令:XLINE↙
指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:V↙ //输入“V”并按<Enter>键
指定通过点: //选择图2-3所示的中点
指定通过点:↙ //按<Enter>键
(www.daowen.com)
图2-2 已有图形

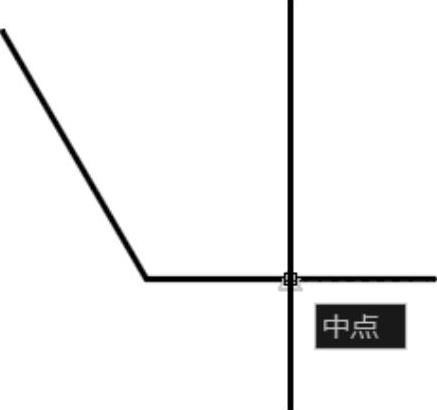

图2-3 绘制平行于Y轴的构造线
3)在功能区“默认”选项卡的“绘图”面板中单击“构造线”按钮,接着根据命令行提示进行以下操作。
命令:_xline
指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:B↙ //输入“B”并按<Enter>键
指定角的顶点: //选择角的顶点,如图2-4所示
指定角的起点: //选择一条边的另一个端点(非角顶点),如图2-4所示
指定角的端点: //选择另一条边的另一个端点,如图2-4所示
指定角的端点:↙ //按<Enter>键结束命令采用“二等分”方式绘制的一条构造线如图2-5所示。

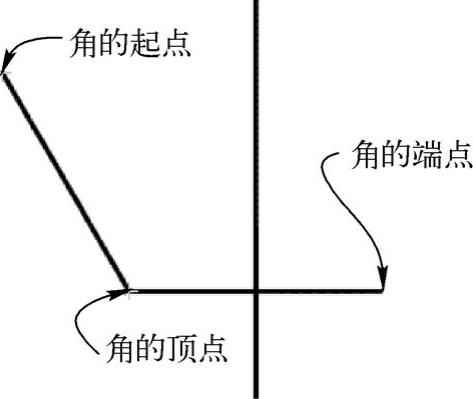

图2-4 指定角的顶点、起点和端点

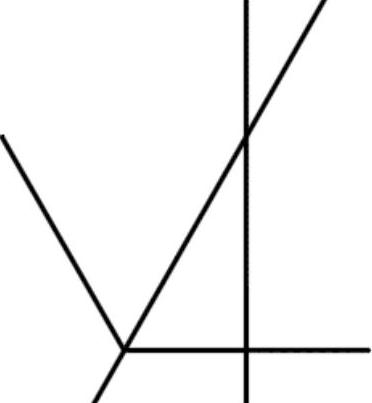

图2-5 绘制第2条构造线
