SolidWorks2014中文版:气阀杆组件装配指南

时间:2023-10-31 理论教育 版权反馈
【摘要】:图16-142 气门机构图16-143 对话框2.生成装配体模型01单击选项卡中的按钮,系统弹出对话框。图16-144 插入气阀杆零件图16-145 插入阻塞零件04选择如图16-146左图所示的两圆柱面,单击按钮,单击按钮,添加同轴心配合,如图16-146右图所示。17在列表框中输入“气阀杆组件.SLDASM”,单击按钮,保存气阀杆组件,如图16-156所示。18单击按钮,新建一个组件文件,重复导入以上所有元件,并重复上述的步骤操作,依次装配各元件,完成气阀杆2组件的装配。

SolidWorks2014中文版:气阀杆组件装配指南

1.启动SolidWorks 2014并新建装配文件

01启动SolidWorks 2014,单击【标准】工具栏中的978-7-111-47083-0-Chapter16-378.jpg【新建】按钮,系统弹出【新建SolidWorks文件】对话框,如图16-143所示。

02选择【装配体】图标,单击【确定】按钮,进入SolidWorks 2014的装配体工作界面。

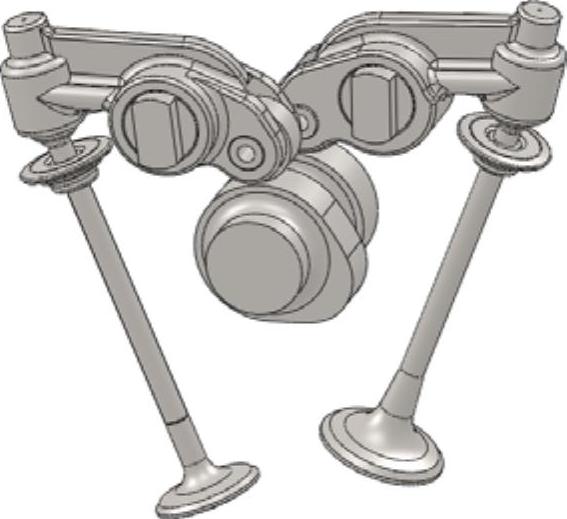

图16-142 气门机构


图16-143 【新建SolidWorks文件】对话框

2.生成装配体模型

01单击【装配体】选项卡中的978-7-111-47083-0-Chapter16-381.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

02单击【浏览】按钮,选择“气阀杆.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击,确定零部件的插入位置,如图16-144所示。

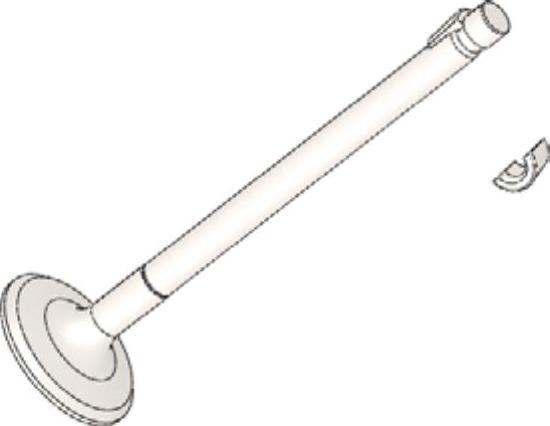

03用同样的方法插入“阻塞.sldprt”零部件,如图16-145所示。

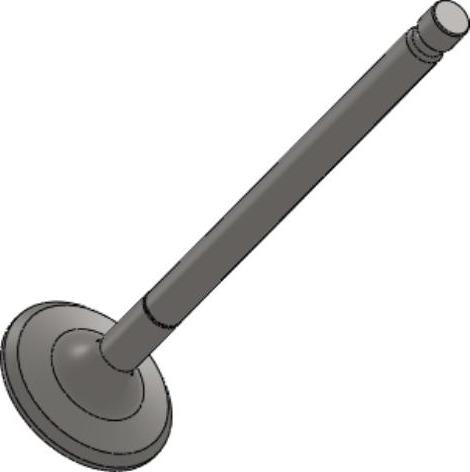

图16-144 插入气阀杆零件

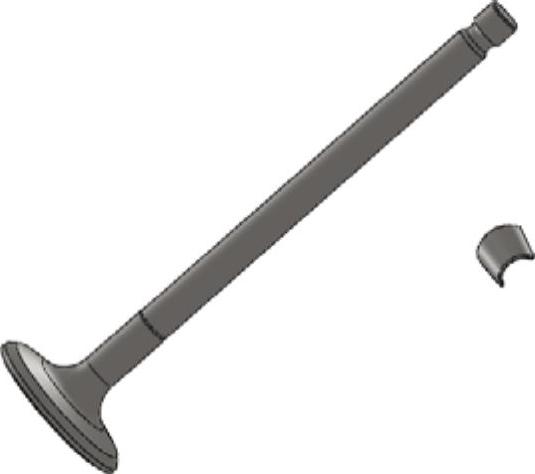

图16-145 插入阻塞零件

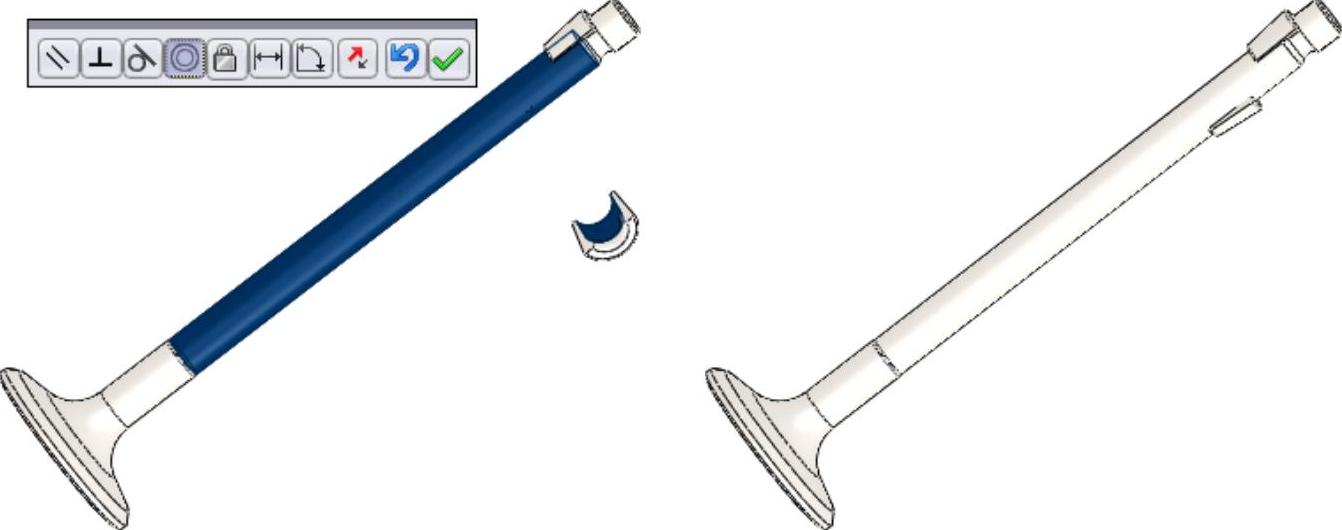

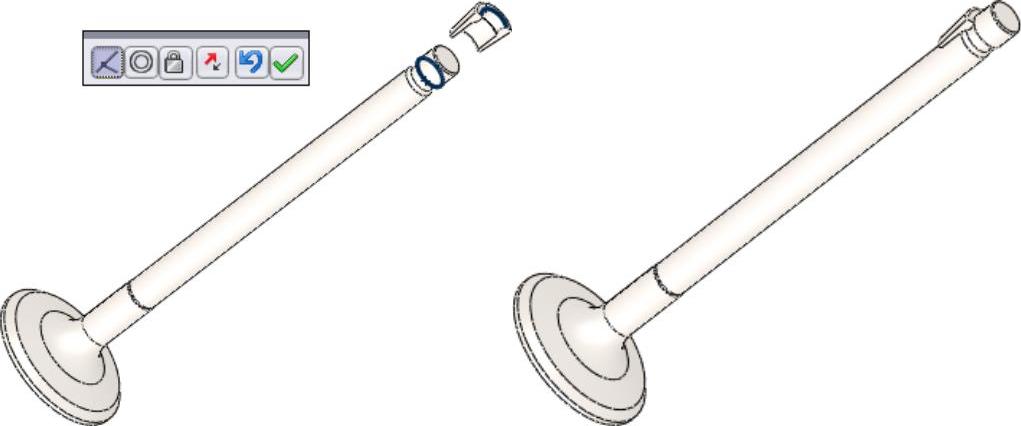

04选择如图16-146左图所示的两圆柱面,单击978-7-111-47083-0-Chapter16-384.jpg【同轴心】按钮,单击978-7-111-47083-0-Chapter16-385.jpg【添加/完成配合】按钮,添加同轴心配合,如图16-146右图所示。

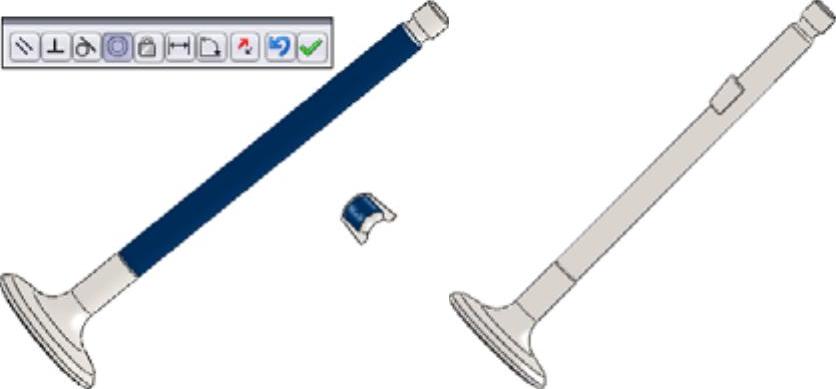

05按住鼠标选择阻塞零件,拖动鼠标往右,移动阻塞零件,如图16-147所示。


图16-146 添加同轴心配合


图16-147 移动零件

06选择如图16-148左图所示的面,单击978-7-111-47083-0-Chapter16-388.jpg【重合】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter16-389.jpg【确定】按钮,完成添加配合,如图16-148右图所示。

07单击【装配体】选项卡中的978-7-111-47083-0-Chapter16-390.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

08单击【浏览】按钮,选择“阻塞.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击,确定零部件的插入位置,如图16-149所示。


图16-148 添加重合配合


图16-149 插入阻塞零件

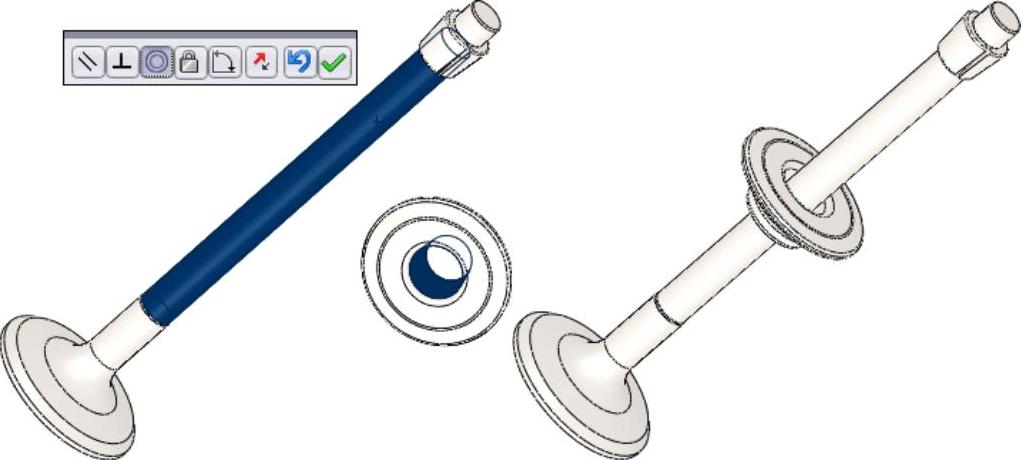

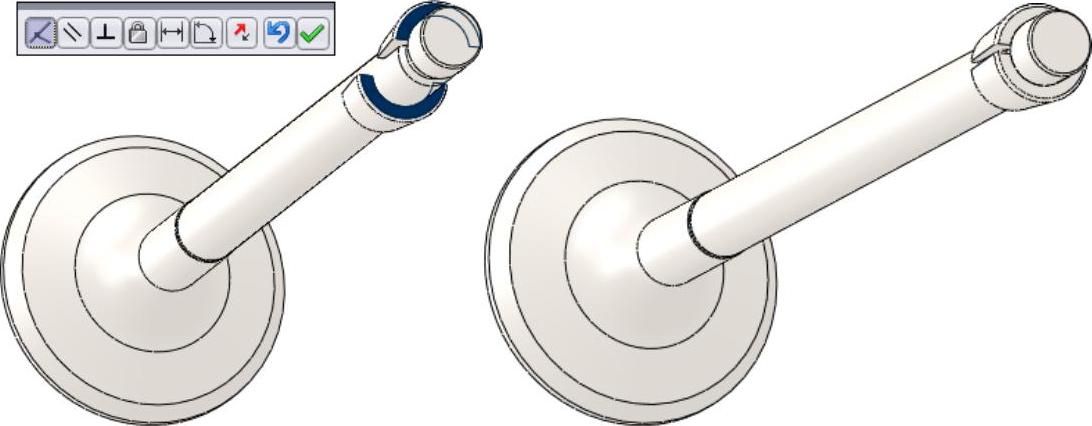

09选择如图16-150左图所示的两圆柱面,单击978-7-111-47083-0-Chapter16-393.jpg【同轴心】按钮,单击978-7-111-47083-0-Chapter16-394.jpg【添加/完成配合】按钮,添加同轴心配合,如图16-150右图所示。


图16-150 添加同轴心配合

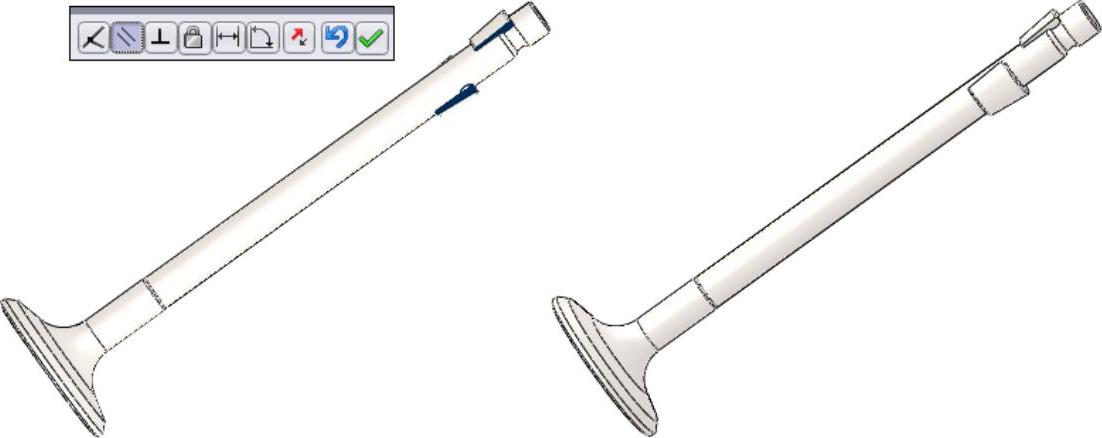

10选择如图16-151左图所示的圆柱面,单击978-7-111-47083-0-Chapter16-396.jpg【平行】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter16-397.jpg【确定】按钮,添加平行配合,如图16-151右图所示。


图16-151 添加平行配合

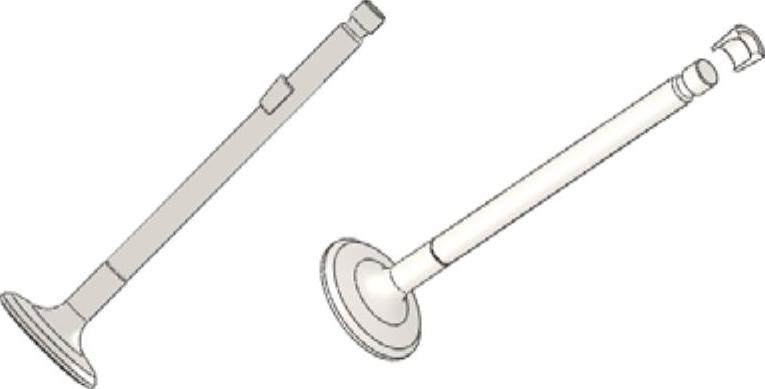

11选择如图16-152左图所示的面,单击978-7-111-47083-0-Chapter16-399.jpg【重合】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter16-400.jpg【确定】按钮,完成添加配合,如图16-152右图所示。


图16-152 添加重合配合

12单击【装配体】选项卡中的978-7-111-47083-0-Chapter16-402.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

13单击【浏览】按钮,选择“支座.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击,确定零部件的插入位置,如图16-153所示。

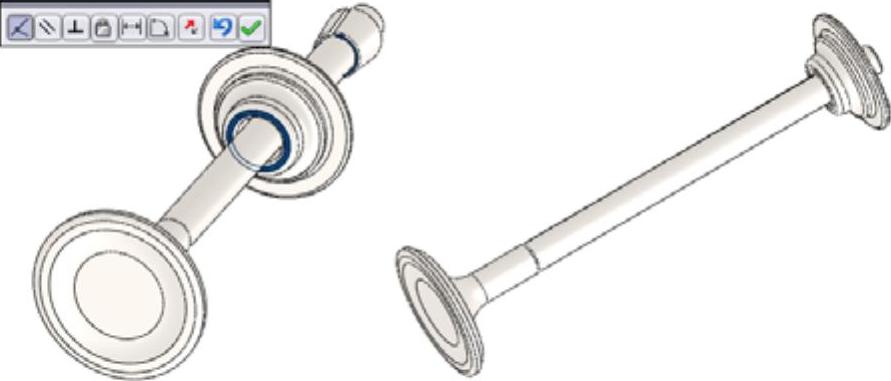

14选择如图16-154左图所示的两圆柱面,单击978-7-111-47083-0-Chapter16-403.jpg【同轴心】按钮,单击978-7-111-47083-0-Chapter16-404.jpg【添加/完成配合】按钮,添加同轴心配合,如图16-154右图所示。


图16-153 插入支座零件


图16-154 添加同轴心配合

15选择如图16-155左图所示的面,单击978-7-111-47083-0-Chapter16-407.jpg【重合】按钮。单击978-7-111-47083-0-Chapter16-408.jpg【确定】按钮,完成添加配合,如图16-155右图所示。

16选择【文件】︱【另存为】命令,弹出【另存为】对话框。

17在【文件名】列表框中输入“气阀杆组件.SLDASM”,单击【保存】按钮,保存气阀杆组件,如图16-156所示。

18单击978-7-111-47083-0-Chapter16-409.jpg【新建】按钮,新建一个组件文件,重复导入以上所有元件,并重复上述的步骤操作,依次装配各元件,完成气阀杆2组件的装配。


图16-155 添加重合配合


图16-156 保存组件
