SolidWorks2014入门教程:生成箱体工程图

生成箱体工程图步骤如下:

978-7-111-47083-0-Chapter16-182.jpg启动SolidWorks 2014并打开装配文件。

978-7-111-47083-0-Chapter16-183.jpg新建工程视图文件。

978-7-111-47083-0-Chapter16-184.jpg生成工程视图。

978-7-111-47083-0-Chapter16-185.jpg生成断开的剖视图

978-7-111-47083-0-Chapter16-186.jpg添加尺寸标注。

978-7-111-47083-0-Chapter16-187.jpg添加孔标注。

978-7-111-47083-0-Chapter16-188.jpg添加基准特征符号。

978-7-111-47083-0-Chapter16-189.jpg添加形位公差。

978-7-111-47083-0-Chapter16-190.jpg添加文字注释。

978-7-111-47083-0-Chapter16-191.jpg保存工程视图。

1.启动SolidWorks 2014并打开箱体文件

01启动SolidWorks 2014,单击【标准】工具栏中的978-7-111-47083-0-Chapter16-192.jpg【打开】按钮,系统弹出【打开】对话框,如图16-65所示。

02选择素材库中的“16.1.1箱体.SLDPRT”文件,单击【打开】按钮,进入SolidWorks 2014的零件工作界面。

2.新建工程视图文件

01单击【标准】工具栏中的978-7-111-47083-0-Chapter16-193.jpg【新建】按钮,系统弹出【新建SolidWorks文件】对话框,如图16-66所示,选择【工程图】图标,单击【确定】按钮,系统进入工程图工作界面。


图16-65 【打开】对话框

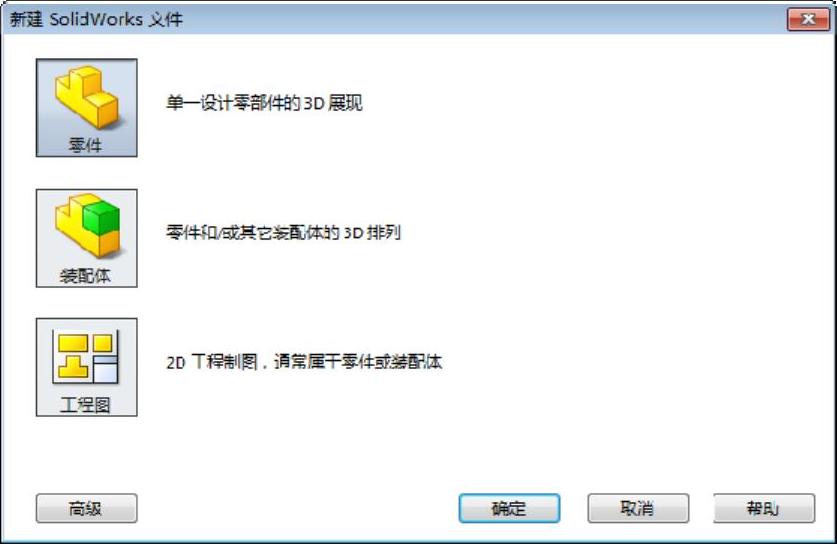

图16-66 【新建SolidWorks文件】对话框

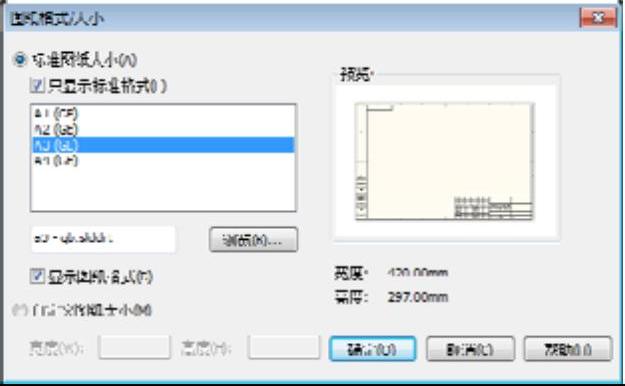

02单击“插入”|“图纸”命令,系统弹出【图纸格式/大小】对话框,在【图纸格式/大小】对话框中,设置图纸大小为“A3(GB)”,如图16-67所示,单击【确定】按钮,生成“图纸1”。

3.生成工程视图

01单击【视图布局】选项卡中的978-7-111-47083-0-Chapter16-196.jpg【模型视图】按钮,系统弹出【模型视图】对话框,箱体零件出现在【打开文档】列表中。

02双击列表中的零件名,系统弹出新的【模型视图】对话框。在【方向】选项组中单击978-7-111-47083-0-Chapter16-197.jpg【左视】按钮,并修改图纸比例为1:1。移动光标至合适的位置生成零件的主视图,如图16-68所示。

03单击鼠标右键选择主视图,在弹出的快捷菜单中选择【缩放/平移/旋转】│【旋转视图】命令,系统弹出【旋转工程视图】对话框。

04在对话框中的“工程视图角度”文本输入框中输入90度,如图16-69所示。


图16-67 【图纸格式/大小】对话框


图16-68 生成主视图

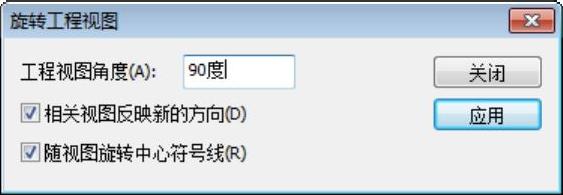

图16-69 旋转工程视图对话框

05单击对话框中的【应用】按钮,主视图将旋转90°显示,如图16-70所示。单击【关闭】按钮,关闭对话框。

06选中主视图,单击【视图布局】选项卡中的978-7-111-47083-0-Chapter16-201.jpg【投影视图】按钮,然后移动光标至主视图的下方,系统自动生成俯视图,单击以确定俯视图放置位置;移动光标至主视图的右方,系统自动生成左视图,单击以确定左视图放置位置。完成俯视图和左视图的绘制,如图16-71所示。

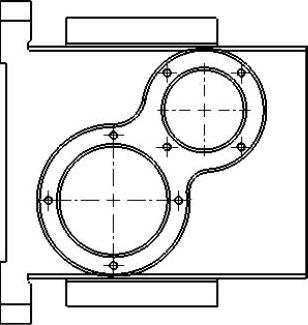

图16-70 旋转主视图

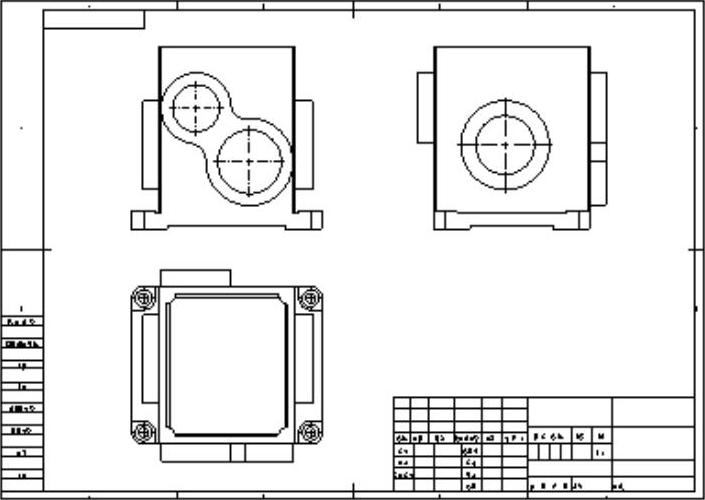

图16-71 生成俯视图和左视图

4.生成断开的剖视图

01单击【草图】选项卡中的【样条曲线】按钮978-7-111-47083-0-Chapter16-204.jpg,在主视图中绘制如图16-72所示的封闭样条曲线。

02单击【视图布局】选项卡中的【断开的剖视图】按钮978-7-111-47083-0-Chapter16-205.jpg,系统弹出【断开的剖视图】对话框,在俯视图上选择如图16-73所示的圆孔作为深度参考。

03单击对话框中的978-7-111-47083-0-Chapter16-206.jpg【确定】按钮,生成断开的剖视图,如图16-74所示。

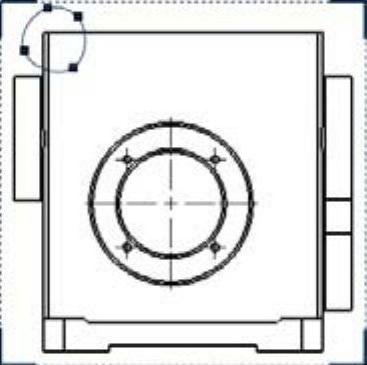

图16-72 绘制样条曲线


图16-73 选择深度参考

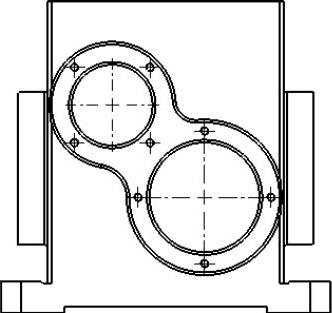

图16-74 生成断开的剖视图

04单击【草图】选项卡中的【样条曲线】按钮978-7-111-47083-0-Chapter16-210.jpg,在主视图中绘制如图16-75所示的封闭样条曲线。

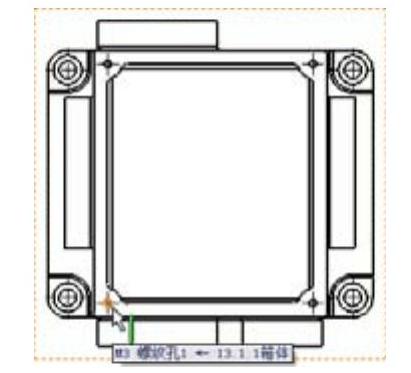

05单击【视图布局】选项卡中的【断开的剖视图】按钮978-7-111-47083-0-Chapter16-211.jpg,系统弹出【断开的剖视图】对话框,在俯视图上选择如图16-76所示的螺纹孔特征作为深度参考。(www.daowen.com)

06单击对话框中的978-7-111-47083-0-Chapter16-212.jpg【确定】按钮,生成断开的剖视图,如图16-77所示。


图16-75 绘制封闭样条曲线

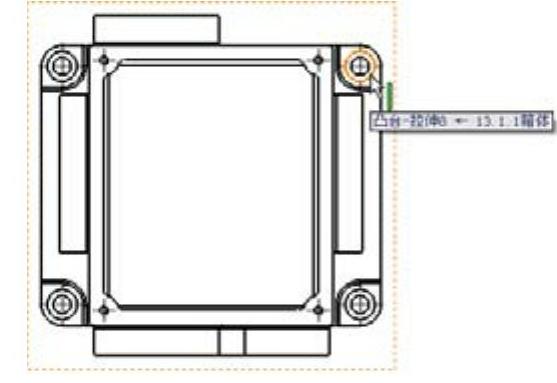

图16-76 选择深度参考

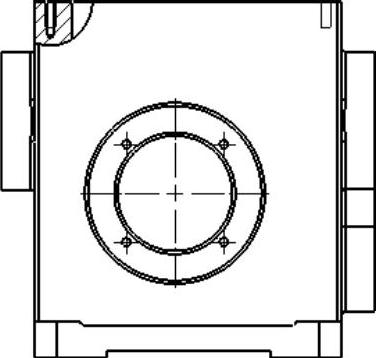

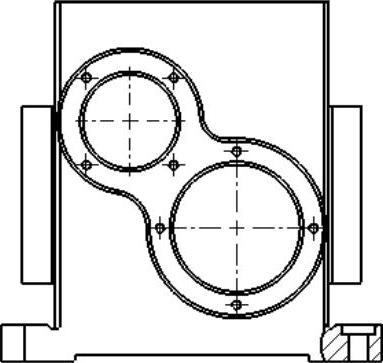

图16-77 生成断开的剖视图

5.添加尺寸标注

01单击【注解】选项卡中的978-7-111-47083-0-Chapter16-216.jpg【尺寸】按钮,系统弹出【尺寸】对话框。

02对工程视图进行尺寸标注,并添加相应的标注尺寸文字。单击978-7-111-47083-0-Chapter16-217.jpg【确定】按钮,完成添加尺寸标注,如图16-78所示。

6.添加孔标注

01单击【注解】选项卡中的978-7-111-47083-0-Chapter16-218.jpg【孔标注】按钮,或者选择菜单栏中的【插入】|【注解】|【孔标注】命令。

02单击孔的边线,再在合适的位置单击以放置孔标注,系统弹出【尺寸】对话框,在【标注尺寸文字】选项组中修改文字,如图16-79所示,单击978-7-111-47083-0-Chapter16-219.jpg【确定】按钮,完成添加孔标注,如图16-80所示。


图16-78 添加尺寸标注

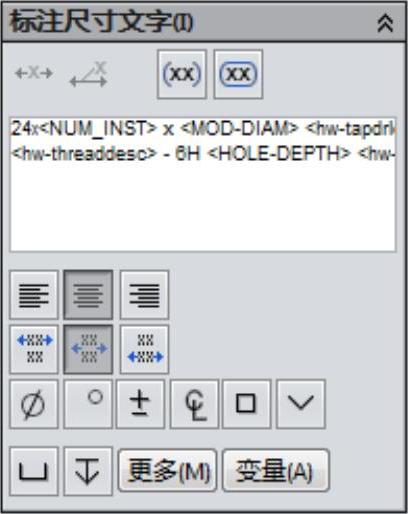

图16-79 【标注尺寸文字】选项组

7.添加基准特征符号

01单击【注解】选项卡中的978-7-111-47083-0-Chapter16-222.jpg【基准特征】按钮,或者选择菜单栏中的【插入】|【注解】|【基准特征符号】命令,系统弹出【基准特征】对话框。

02根据基准特征符号的标注要求设置参数,选择引线样式,如图16-81所示。

03拖动光标指针至要添加基准特征符号的位置,单击鼠标左键放置基准特征符号,根据需要,单击鼠标左键多次以顺序放置多个基准特征符号,单击978-7-111-47083-0-Chapter16-223.jpg【确定】按钮,完成添加基准特征符号,如图16-82所示。

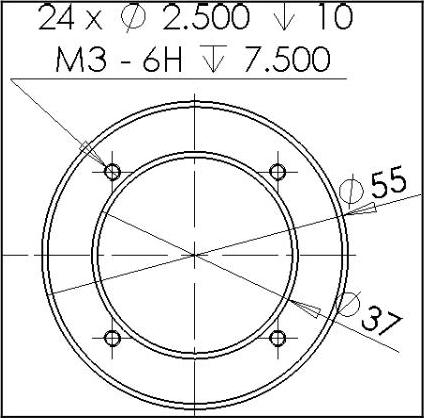

图16-80 添加孔标注

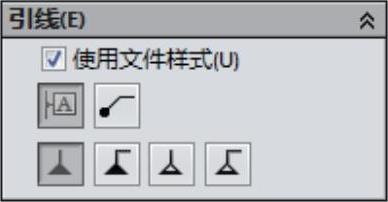

图16-81 引线样式

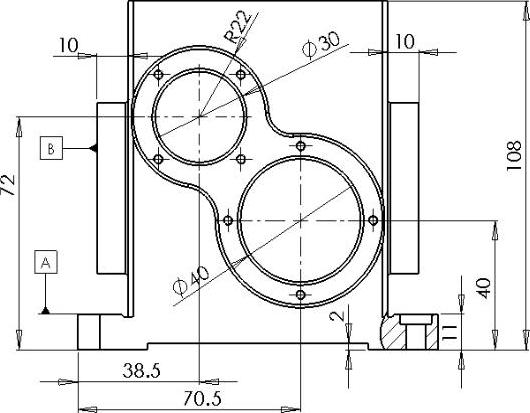

图16-82 添加基准特征符号

8.添加形位公差

01单击【注解】选项卡中的978-7-111-47083-0-Chapter16-227.jpg【形位公差】按钮,或者选择菜单栏中的【插入】|【注解】|【形位公差】命令,系统弹出【形位公差】对话框,同时在图纸区域弹出形位公差的【属性】对话框。

02在【属性】对话框中,选择需要标注的形位公差符号,输入公差数值,如图16-83所示。

03在图纸区域拖动光标指针至需要添加标注的位置,单击鼠标左键放置形位公差符号,可以根据需要单击多次以放置多个符号,单击【确定】按钮,完成添加形位公差。

04根据需要修改其余形位公差的符号、公差数值等,单击【确定】按钮,完成形位公差的修改,如图16-84所示。


图16-83 设置【属性】对话框中的参数

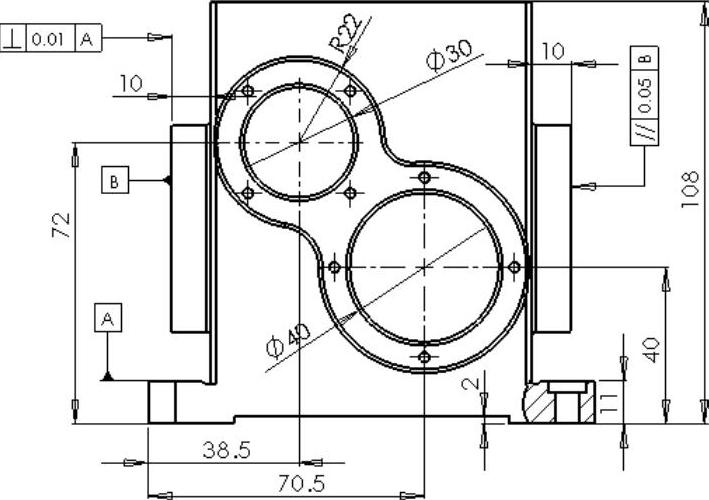

图16-84 添加形位公差

9.添加文字注释

01单击【注解】选项卡中的978-7-111-47083-0-Chapter16-230.jpg【注释】按钮,或者选择菜单栏中的【插入】|【注解】|【注释】命令,系统弹出【注释】对话框。

02此时光标指针呈978-7-111-47083-0-Chapter16-231.jpg形状,在图纸区域中拖动光标指针定义文本框,在文本框中输入相应的注释文字。

03在【格式化】工具栏中设置文字字体、字号等,如图16-85所示。

04添加的文字注释如图16-86所示。


图16-85 【格式化】工具栏

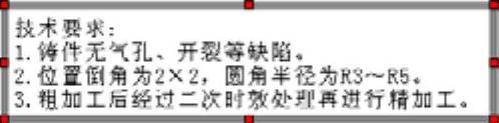

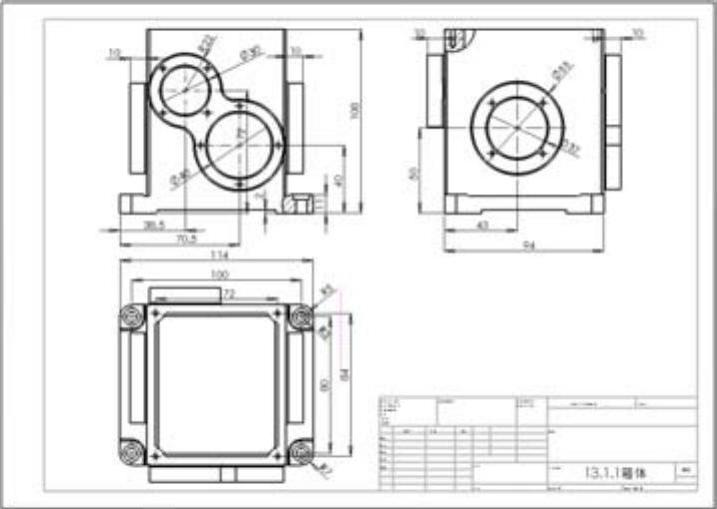

图16-86 添加文字注释

10.保存工程视图

01选择【文件】︱【另存为】命令,弹出【另存为】对话框。

02在【文件名】列表框中输入“16.1.2箱体工程视图”,单击【保存】按钮,完成工程图实例操作。
