箱体的建模可以分为如下步骤：

启动SolidWorks 2014并新建文件。

创建拉伸凸台特征。

创建抽壳特征。

创建拉伸切除特征。

创建孔特征。

创建圆角特征。

创建倒角特征。

保存零件。

创建箱体的具体步骤如下：

1．启动SolidWorks 2014并新建文件

01启动SolidWorks 2014，单击【标准】工具栏中的【新建】按钮，系统弹出【新建SolidWorks文件】对话框，如图16-2所示。

02选择【零件】图标，单击【确定】按钮，进入SolidWorks 2014的零件工作界面。

2．创建拉伸凸台特征

01单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【前视基准面】作为草图绘制平面。

02单击【草图】选项卡中的【矩形】按钮和【绘制圆角】按钮，绘制草图。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-3所示。

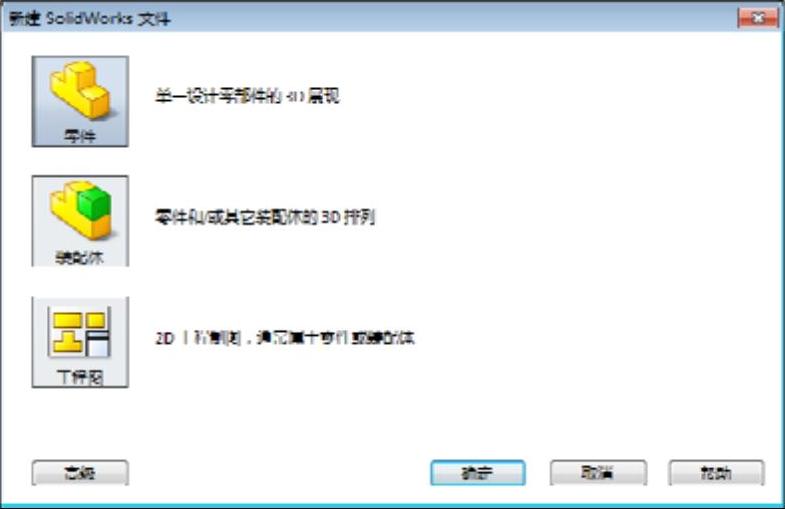

图16-2 【新建SolidWorks文件】对话框

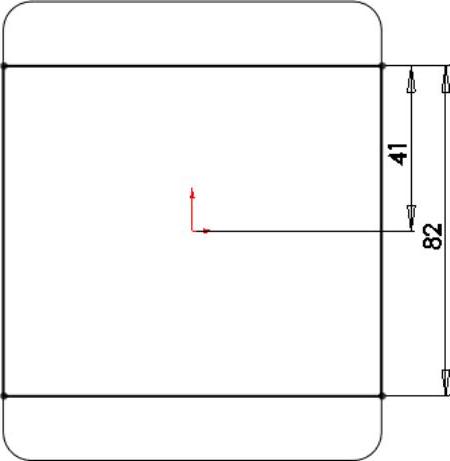

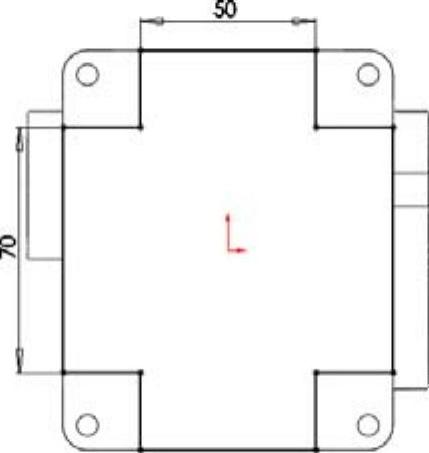

图16-3 绘制草图并添加尺寸

03选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

04设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为10mm，其他参数均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-4所示的拉伸凸台。

05单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择拉伸凸台上表面作为草图绘制平面。

06单击【草图】选项卡中的【矩形】按钮，绘制草图矩形。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-5所示。

07选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

08设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为98mm，其他参数均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-6所示的拉伸凸台。

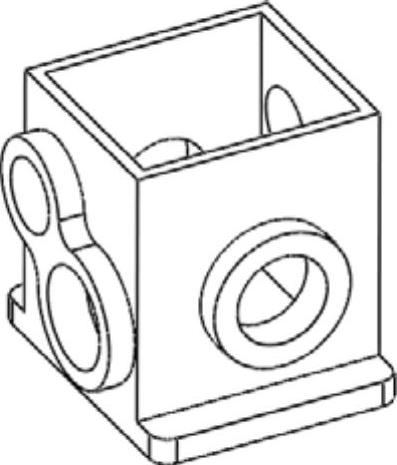

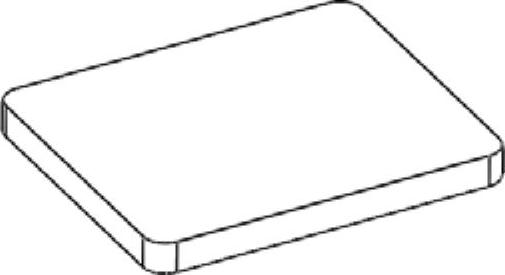

图16-4 生成拉伸凸台

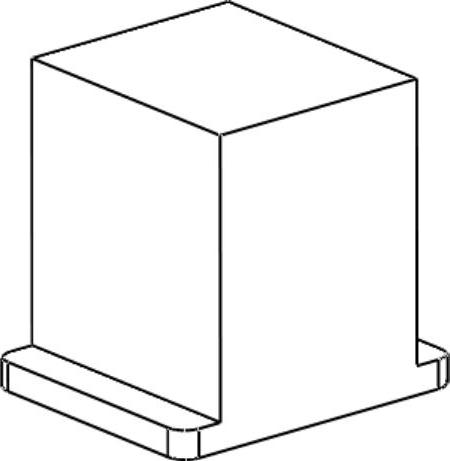

图16-5 绘制草图并添加尺寸

图16-6 生成拉伸凸台

3．创建抽壳特征

01单击【特征】选项卡中的【抽壳】按钮，打开【抽壳】对话框，在【厚度】微调框中输入5mm。单击选择如图16-7所示的面作为移除面。

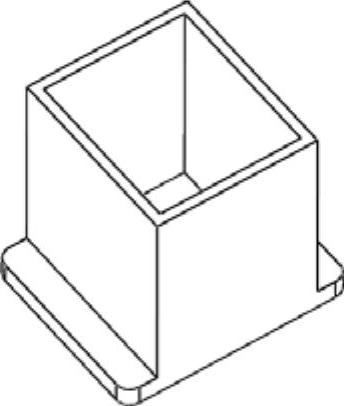

02单击对话框中的【确定】按钮完成抽壳特征的创建，如图16-8所示。

4．创建拉伸切除特征

01单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择草图绘制平面。

02单击【草图】选项卡中的【圆】，绘制直径为28mm的圆。并单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-9所示。

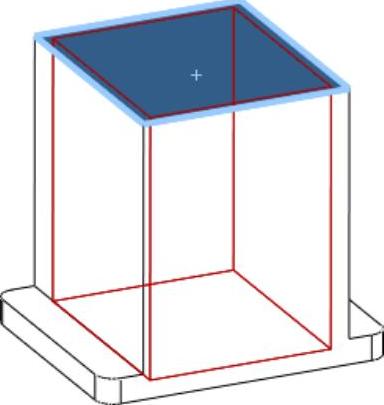

图16-7 选择移除的平面

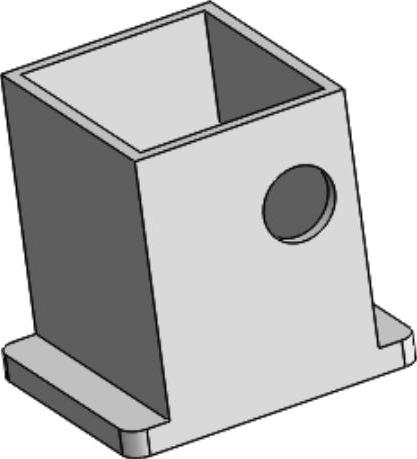

图16-8 生成抽壳特征

图16-9 绘制草图并添加尺寸

03单击【特征】选项卡上的【拉伸切除】按钮，或选择菜单栏中的【插入】｜【切除】｜【拉伸】命令，打开【拉伸-切除】对话框。

04设置【拉伸-切除】对话框中的参数，在【方向1】选项组中设置“成形到下一面”类型，其他均为默认设置，单击【确定】按钮，生成切除-拉伸特征，如图16-10所示。

05单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择创建拉伸切除特征的平面为草图绘制平面。

06单击【草图】选项卡中的【圆】，绘制两个圆，并单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-11所示。

07选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

08设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为10mm，其他均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-12所示的拉伸凸台。

09单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择草图绘制平面。

10单击【草图】选项卡中的【圆】，绘制直径为28mm的圆。并单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-13所示。

11单击【特征】选项卡上的【拉伸切除】按钮，或选择菜单栏中的【插入】｜【切除】｜【拉伸】命令，打开【拉伸-切除】对话框。

图16-10 生成拉伸切除特征

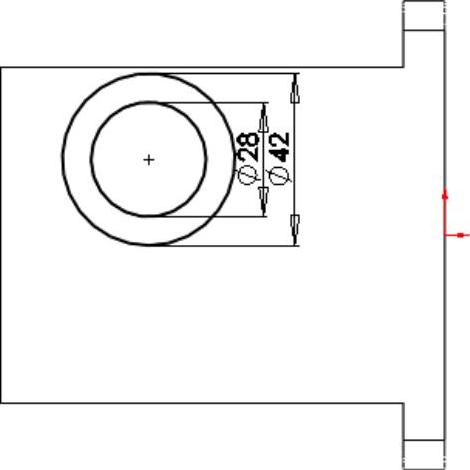

图16-11 绘制草图并添加尺寸

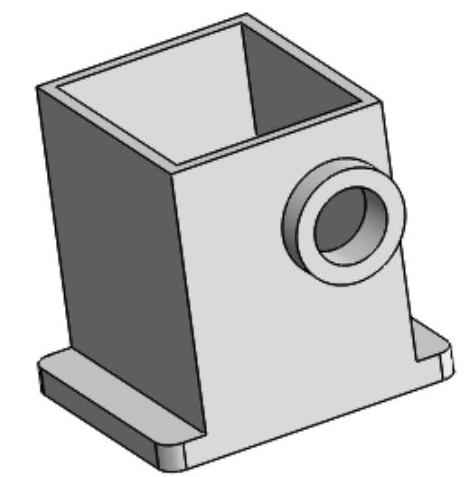

图16-12 生成拉伸凸台

12设置【拉伸-切除】对话框中的参数，在【方向1】选项组中设置“成形到下一面”类型，其他均为默认设置，单击【确定】按钮，生成切除-拉伸特征，如图16-14所示。

13单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择草图绘制平面。

14单击【草图】选项卡中的【圆】，绘制直径为38mm的圆。并单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-15所示。

图16-13 绘制草图并添加尺寸

图16-14 生成拉伸切除特征

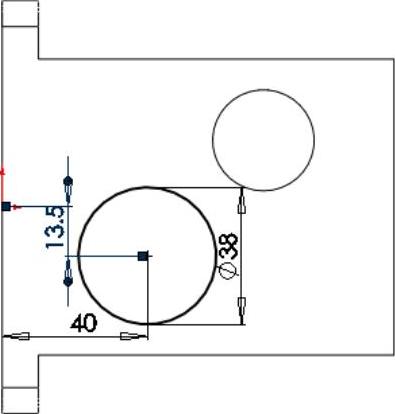

图16-15 绘制草图并添加尺寸

15单击【特征】选项卡上的【拉伸切除】按钮，或选择菜单栏中的【插入】｜【切除】｜【拉伸】命令，打开【拉伸-切除】对话框。

16设置【拉伸-切除】对话框中的参数，在【方向1】选项组中设置“成形到下一面”类型，其他均为默认设置，单击【确定】按钮，生成切除-拉伸特征，如图16-16所示。

17单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择创建拉伸切除特征的平面为草图绘制平面。

18单击【草图】选项卡中的【圆】，绘制草图。单击【裁剪实体】按钮，删除多余线段。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮【添加几何关系】按钮，添加尺寸和几何约束，如图16-17所示。

19选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

20设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为10mm，其他均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-18所示的拉伸凸台。

图16-16 生成拉伸切除特征

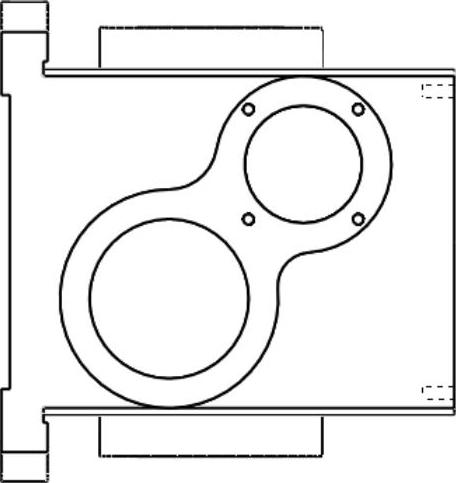

图16-17 绘制草图

图16-18 生成拉伸凸台

21单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择草图绘制平面。

22单击【草图】选项卡中的【圆】，绘制直径为35mm的圆。并单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-19所示。

23单击【特征】选项卡上的【拉伸切除】按钮，或选择菜单栏中的【插入】｜【切除】｜【拉伸】命令，打开【拉伸-切除】对话框。

24设置【拉伸-切除】对话框中的参数，在【方向1】选项组中设置“完全贯穿”类型，其他均为默认设置，单击【确定】按钮，生成切除-拉伸特征，如图16-20所示。

25单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择创建拉伸切除特征的平面为草图绘制平面。

26单击【草图】选项卡中的【圆】，绘制草图。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-21所示。

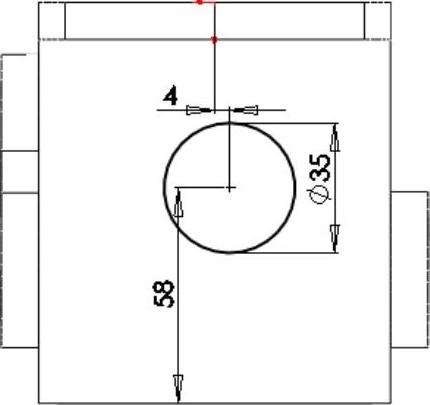

图16-19 绘制草图并添加尺寸

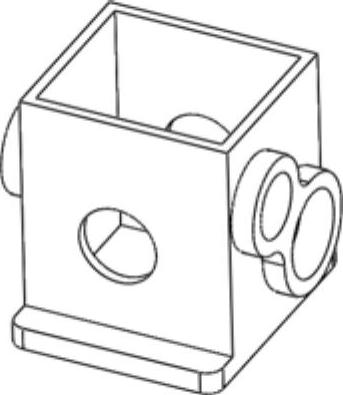

图16-20 生成拉伸切除特征

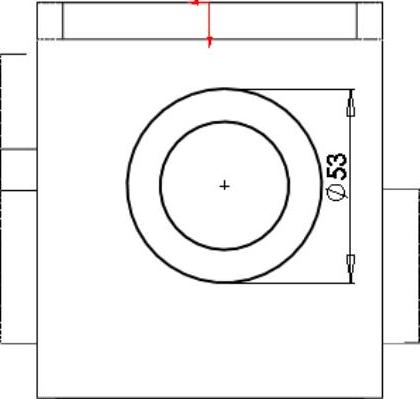

图16-21 绘制草图并添加尺寸

27选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

28设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为10mm，其他均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-22所示的拉伸凸台。

29利用同样的方法添加另一侧的拉伸凸台，效果如图16-23所示。

30单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

31在【圆角类型】栏选择【等半径】选项，设置圆角半径为1.5mm，其他参数均为默认值，然后在绘图区中选择如图16-24所示的边线进行倒圆角。

图16-22 生成拉伸凸台

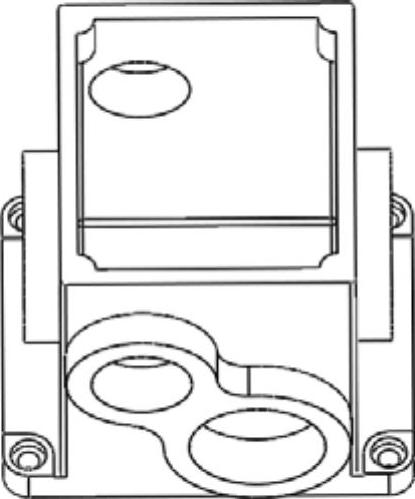

图16-23 生成另一侧凸台

图16-24 选择边线

32单击【圆角】对话框中的【确定】按钮，生成圆角特征，如图16-25所示。

33单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择上表面为草图绘制平面。

34单击【草图】选项卡中的【圆】，绘制草图。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-26所示。

35选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

36设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为15mm，其他均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-27所示的拉伸凸台。

图16-25 添加圆角特征

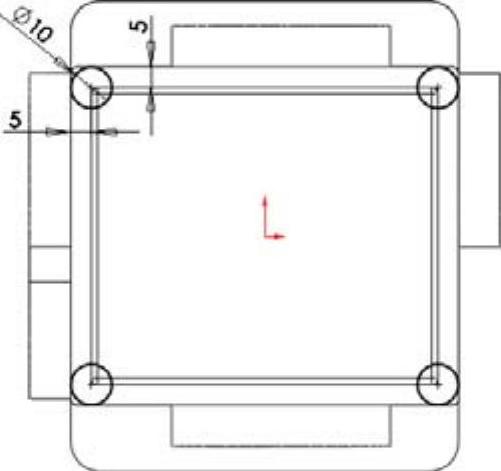

图16-26 绘制草图并添加尺寸

图16-27 生成拉伸凸台

5．创建孔特征

01单击【特征】选项卡中的【简单直孔】按钮，系统出现提示框。

02在绘图区选择如图16-28所示的面，为要放置简单直孔的面，系统弹出【孔】对话框。

03在对话框中的【终止条件】下拉列表中选择【完全贯穿】选项，设置孔直径为6mm，其他参数均为默认值。单击对话框中的【确定】按钮，完成简单直孔的创建，如图16-29所示。

04在绘图区右键单击创建的孔特征，并在弹出的快捷菜单中单击【编辑草图】按钮，系统会自动进入草图绘制模式。

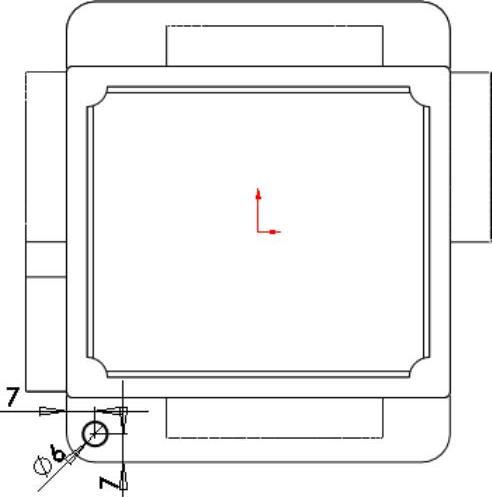

05单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，将草图标注尺寸，如图16-30所示。

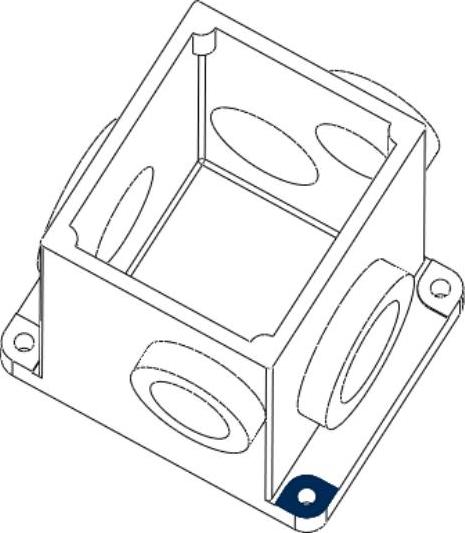

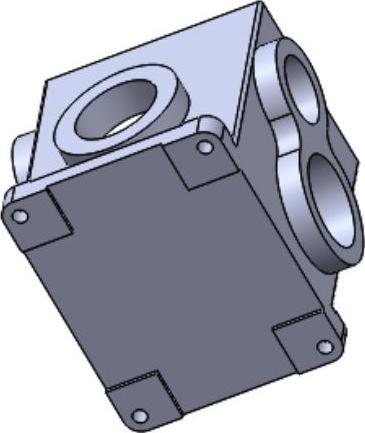

图16-28 选择该平面

图16-29 生成简单直孔

图16-30 编辑草图(www.daowen.com)

06单击【草图】选项卡中的【退出草图】按钮，退出草图绘制模式，生成如图16-31所示的简单直孔。

07选择菜单栏中的【插入】｜【阵列/镜像】｜【镜像】命令，或者单击【特征】选项卡中的【镜像】按钮，系统弹出【镜像】对话框。

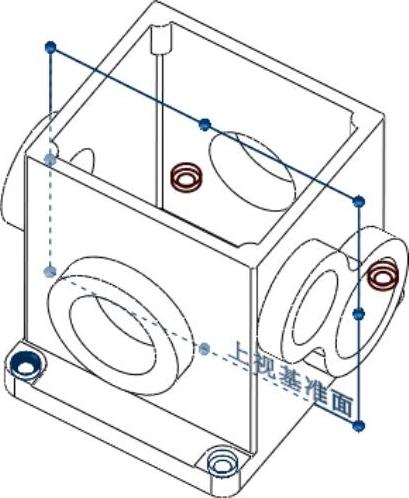

08选择右视基准面为镜像面，孔特征为要镜像的特征，如图16-32所示为镜像预览效果。

09单击对话框中的【确定】按钮，生成镜像孔特征，如图16-33所示。

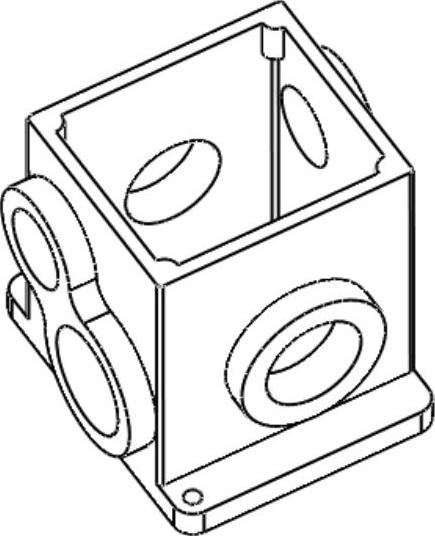

图16-31 生成孔特征

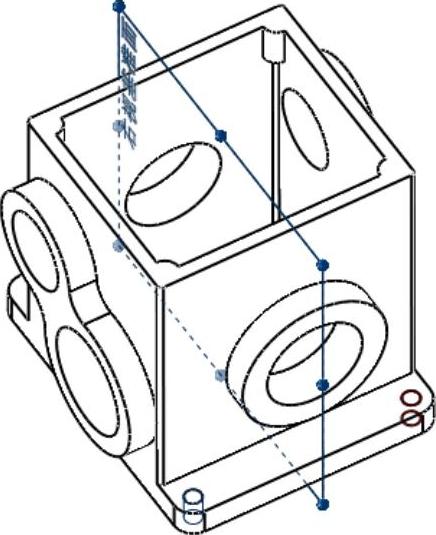

图16-32 镜像预览

图16-33 镜像孔特征

10选择菜单栏中的【插入】｜【阵列/镜像】｜【镜像】命令，或者单击【特征】选项卡中的【镜像】按钮，系统弹出【镜像】对话框。

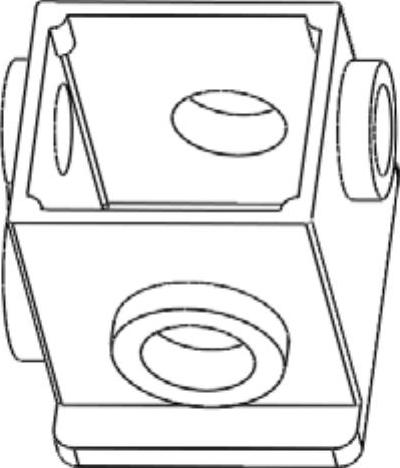

11选择上视基准面为镜像面，孔特征和刚镜像的孔为要镜像的特征，如图16-34所示为镜像预览效果。

12单击对话框中的【确定】按钮，生成镜像孔特征，如图16-35所示。

13单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择底座上表面作为草图绘制平面。

14单击【草图】选项卡中的【3点圆弧】按钮和【直线】按钮，绘制草图，如图16-36所示。

15选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令，或者单击【特征】选项卡上的【拉伸凸台/基体】按钮，系统弹出【拉伸】对话框。

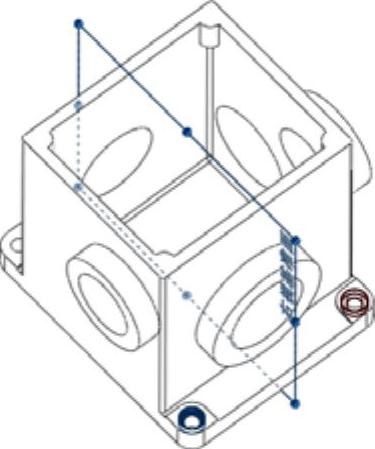

图16-34 镜像预览

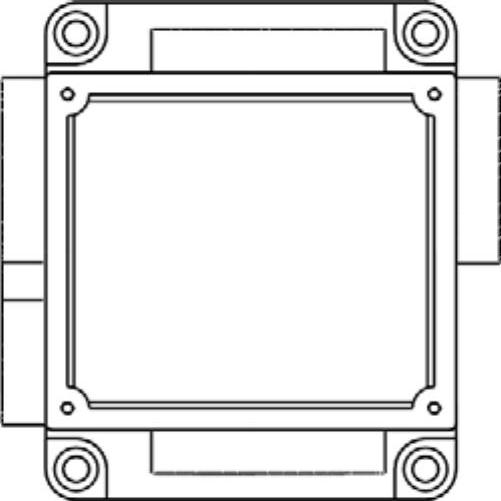

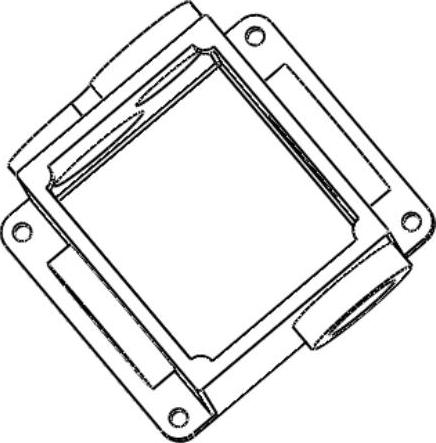

图16-35 镜像孔特征

图16-36 绘制草图

16设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”，输入深度值为1mm，其他参数均为默认设置。单击【拉伸】对话框中的【确定】按钮，生成如图16-37所示的拉伸凸台。

17单击【特征】选项卡中的【简单直孔】按钮，系统出现提示框。

18在绘图区选择如图16-38所示的面，为要放置简单直孔的面，系统弹出【孔】对话框。

19在对话框中的【终止条件】下拉列表中选择【给定深度】选项，输入深度为3mm，设置孔直径为10mm，其他参数均为默认值。单击对话框中的【确定】按钮，完成简单直孔的创建，如图16-39所示。

图16-37 生成拉伸凸台

图16-38 选择该平面

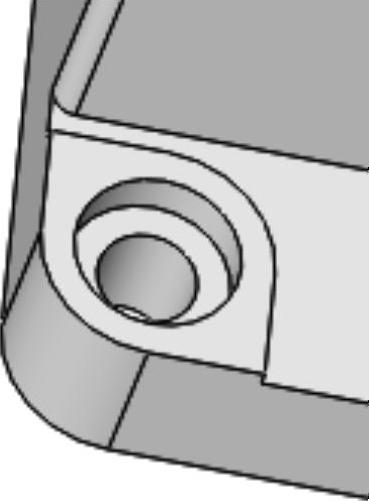

图16-39 生成简单直孔

20在绘图区右键单击创建的孔特征，并在弹出的快捷菜单中单击【编辑草图】按钮，系统会自动进入草图绘制模式。

21单击【尺寸/几何关系】工具栏中的【添加几何关系】按钮，将圆孔与圆添加【同心】约束，如图16-40所示。

22单击【草图】选项卡中的【退出草图】按钮，退出草图绘制模式，生成如图16-41所示的简单直孔。

23选择菜单栏中的【插入】｜【阵列/镜像】｜【镜像】命令，或者单击【特征】选项卡中的【镜像】按钮，系统弹出【镜像】对话框。

24选择右视基准面为镜像面，直径为10mm的孔特征为要镜像的特征，如图16-42所示为镜像预览效果。

图16-40 编辑草图

图16-41 生成简单直孔

图16-42 镜像预览

25单击对话框中的【确定】按钮，生成镜像孔特征，如图16-43所示。

26选择菜单栏中的【插入】｜【阵列/镜像】｜【镜像】命令，或者单击【特征】选项卡中的【镜像】按钮，系统弹出【镜像】对话框。

27选择上视基准面为镜像面，孔特征和刚镜像的孔为要镜像的特征，如图16-44所示为镜像预览效果。

28单击对话框中的【确定】按钮，生成镜像孔特征，如图16-45所示。

图16-43 镜像孔特征

图16-44 镜像预览

图16-45 镜像孔特征

29单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【前视基准面】作为草图绘制平面。

30单击【草图】选项卡中的【直线】按钮，绘制草图。单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，添加尺寸，如图16-46所示。

31单击【特征】选项卡上的【拉伸切除】按钮，或选择菜单栏中的【插入】｜【切除】｜【拉伸】命令，打开【拉伸-切除】对话框。

32设置【拉伸-切除】对话框中的参数，在【方向1】选项组中设置“给定深度”类型，输入深度值为2mm，其他均为默认设置，单击【确定】按钮，生成切除-拉伸特征，如图16-47所示。

33选择菜单栏中的【插入】｜【特征】｜【孔】｜【向导】命令，或者单击【特征】选项卡中的【异型孔向导】按钮，系统弹出【孔规格】对话框。

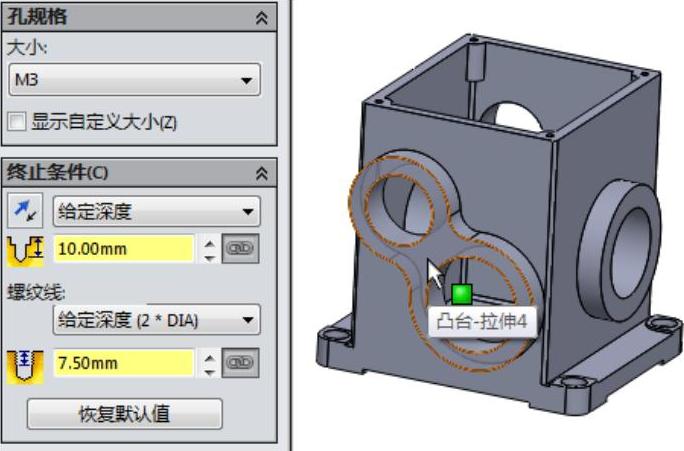

34选择孔类型为直螺纹孔，设置如图16-48左图所示的参数，单击【位置】选项卡，选择如图16-48右图所示的平面为螺纹孔的放置表面。

图16-46 绘制草图

图16-47 生成拉伸切除特征

图16-48 设置孔参数选择放置平面

35单击【确定】按钮，生成如图16-49所示的螺纹孔。

36选择【特征管理器设计树】中创建的螺纹孔特征，在下拉菜单中右键单击【草图】特征，在弹出的快捷菜单中单击【编辑草图】按钮，进入草图绘制环境。

37单击【尺寸/几何关系】工具栏中的【添加几何关系】按钮，将草图点与圆弧添加【同心】几何关系，如图16-50所示。

38单击【草图】选项卡中的【退出草图】按钮，退出草图绘制模式，生成如图16-51所示的螺纹孔。

图16-49 生成螺纹孔

图16-50 编辑草图

图16-51 生成螺纹孔

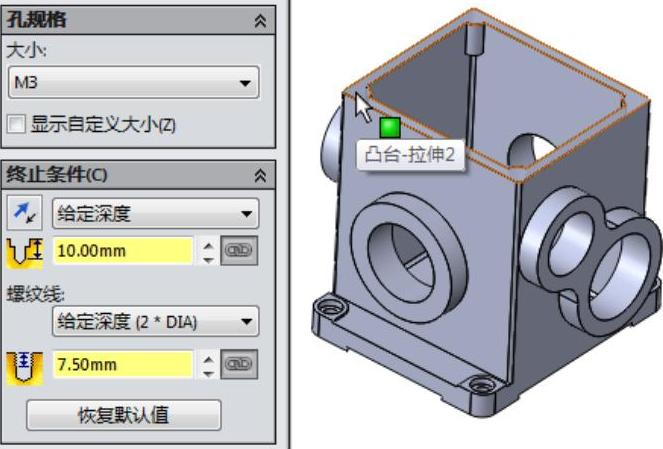

39选择菜单栏中的【插入】｜【特征】｜【孔】｜【向导】命令，或者单击【特征】选项卡中的【异型孔向导】按钮，系统弹出【孔规格】对话框。

40在对话框中设置如图16-52左图所示的参数，单击【位置】选项卡，选择如图16-52右图所示的平面为螺纹孔的放置表面。

41单击【确定】按钮，生成如图16-53所示的螺纹孔。

42选择【特征管理器设计树】中刚创建的螺纹孔特征，在下拉菜单中右键单击【草图】特征，在弹出的快捷菜单中单击【编辑草图】按钮，进入草图绘制环境。

43单击【尺寸/几何关系】工具栏中的【智能尺寸】按钮，将草图点标注尺寸，如图16-54所示。

图16-52 设置孔参数选择放置位置

图16-53 生成螺纹孔

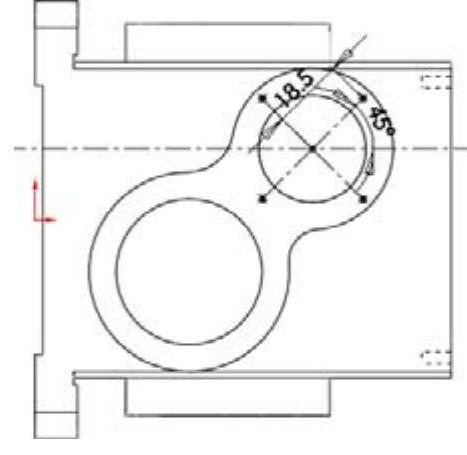

图16-54 编辑草图

44单击【草图】选项卡中的【退出草图】按钮，退出草图绘制模式，生成如图16-55所示的螺纹孔。

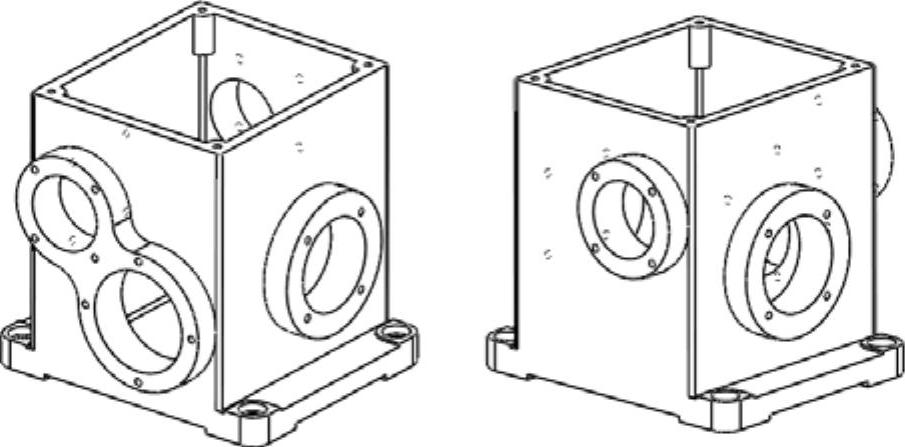

45利用同样方法，生成其他的16个螺纹孔特征，最终效果如图16-56所示。

图16-55 生成螺纹孔

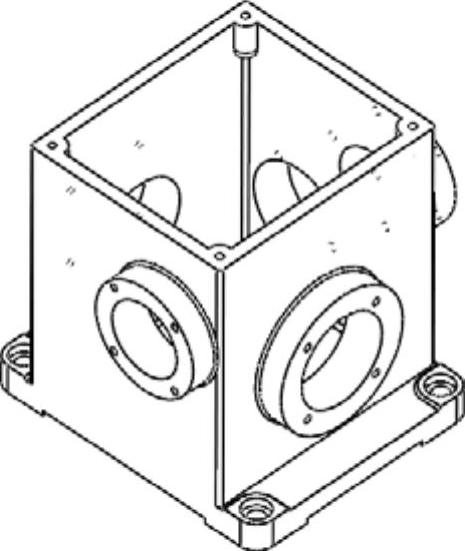

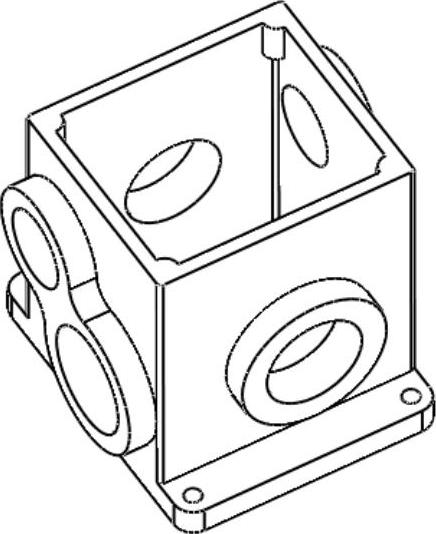

图16-56 生成其他螺纹孔

6．生成圆角特征

01单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

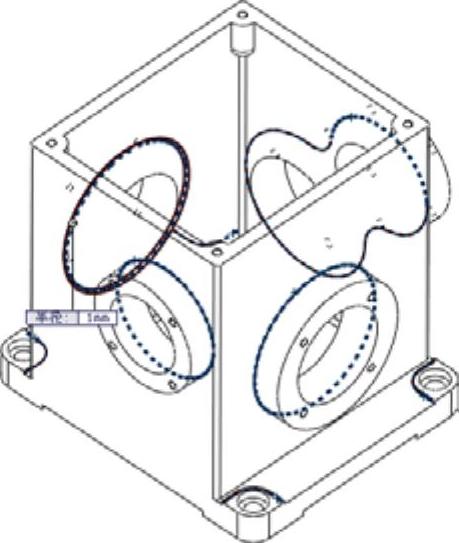

02在【圆角类型】栏选择【等半径】选项，设置圆角半径为4mm，其他参数均为默认值，在绘图区中选择如图16-57所示的边线进行倒圆角。

03单击【圆角】对话框中的【确定】按钮，生成圆角特征，如图16-58所示。

04单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

05在【圆角类型】栏选择【等半径】选项，设置圆角半径为1mm，其他参数均为默认值，在绘图区中选择如图16-59所示的边线进行倒圆角。

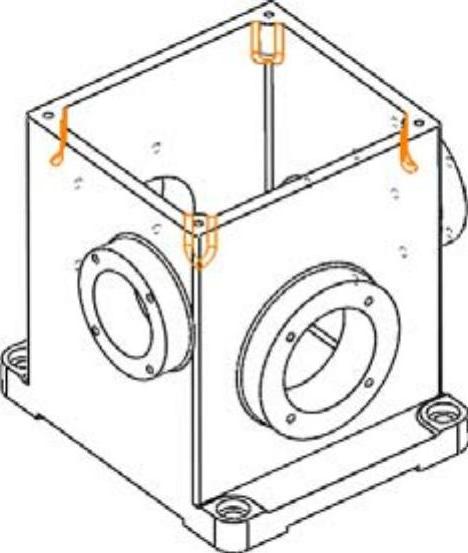

图16-57 选择边线

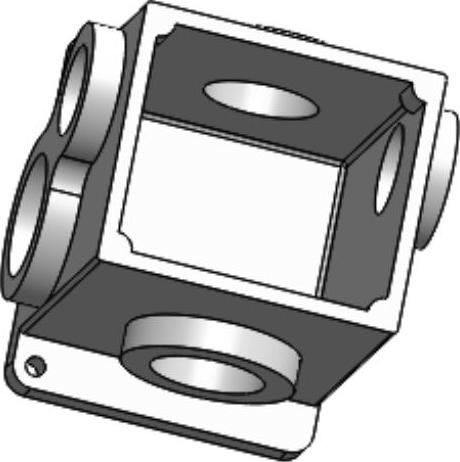

图16-58 生成圆角特征

图16-59 选择边线

06单击【圆角】对话框中的【确定】按钮，生成圆角特征，如图16-60所示。

07单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

08在【圆角类型】栏选择【等半径】选项，设置圆角半径为2mm，其他参数均为默认值，在绘图区中选择如图16-61所示的边线进行倒圆角。

09单击【圆角】对话框中的【确定】按钮，生成圆角特征，如图16-62所示。

图16-60 生成圆角特征

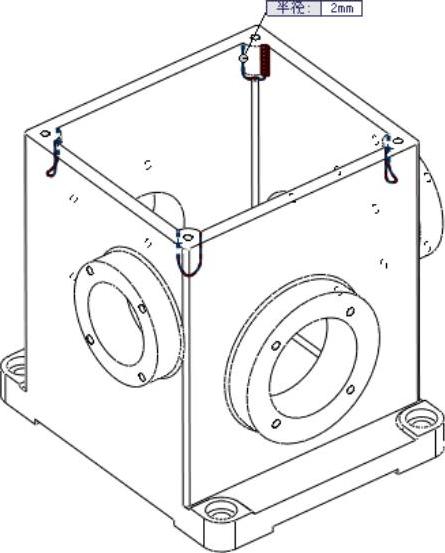

图16-61 选择边线

图16-62 生成圆角特征

7．生成倒角特征

01单击【特征】选项卡中的【倒角】按钮，在对话框中的【距离】微调框中输入1mm，其他参数均为默认值。

02单击绘图区如图16-63所示的模型边线，系统显示模型预览。

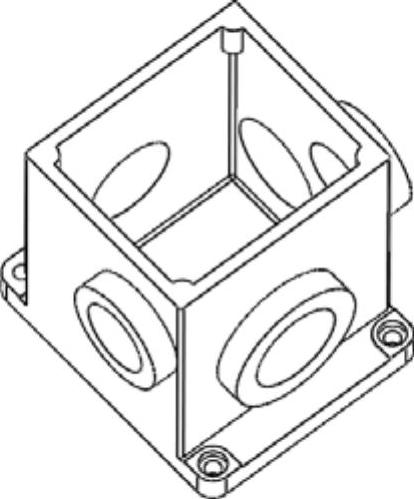

03单击对话框中的【确定】按钮，完成倒角的创建，如图16-64所示。

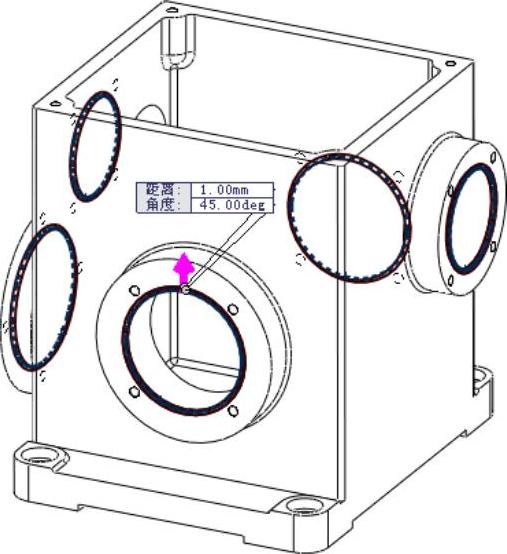

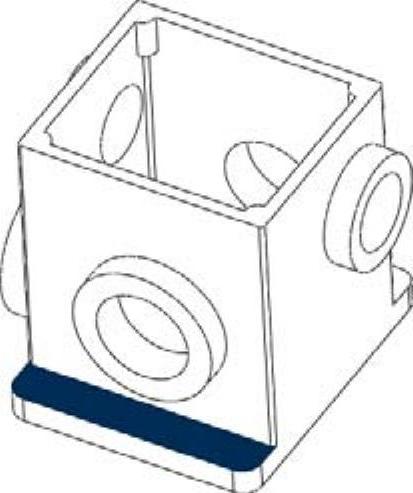

图16-63 选择边线

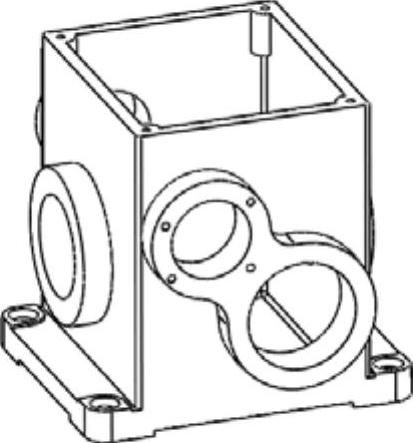

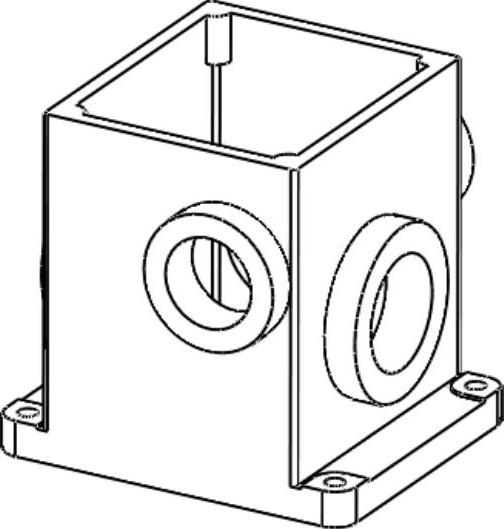

图16-64 生成倒角特征

8．保存零件

01选择【文件】︱【另存为】命令，弹出【另存为】对话框。

02在【文件名】列表框中输入“16.1.1箱体”，单击【保存】按钮，完成箱体建模操作。
