SolidWorks2014中提供4种类型的光源，即点光源、线光源和聚光源。

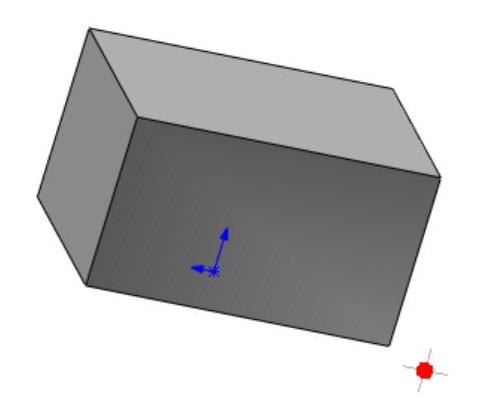

点光源：由一点为中心，以球状向四周发散的光源，如图15-55所示。

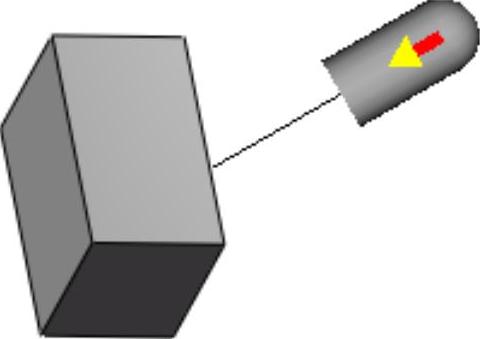

线光源：由空间某一位置平行射出的光源，如图15-56所示。

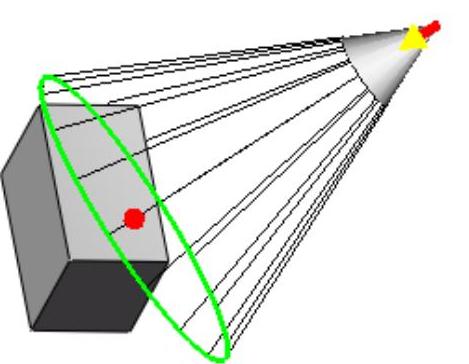

聚光源：由空间某一点以锥形发散的光源，如图15-57所示。
阳光：根据用户设置的位置、时间和日期，模拟该地区的阳光照射效果。
图15-55 点光源
图15-56 线光源
图15-57 聚光源

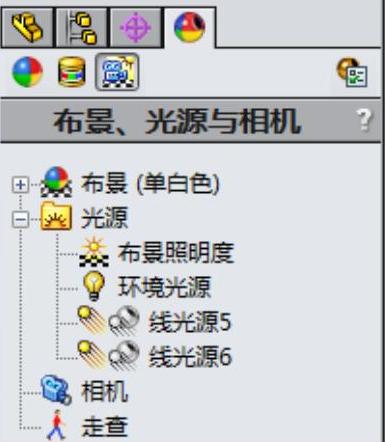

在窗口左侧管理器区，展开DisplayManager（显示管理器），如图15-58所示。单击【查看布景、光源和相机】按钮
，展开选项如图15-59所示。在此列表中可以设置光源，还可以设置布景和相机等。

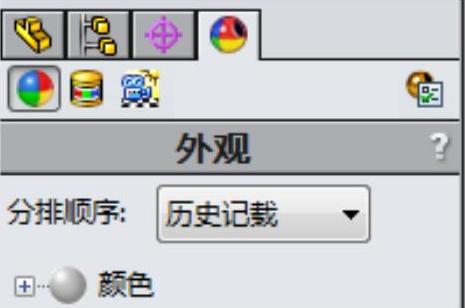

图15-58 显示管理器
图15-59 布景、光源和相机列表
图15-60 右键展开菜单
如图15-59所示，列表中列出的【线光源5】和【线光源6】是当前环境中的所有光源。选择某个光源，单击右键，展开菜单如图15-60所示，菜单中各选项的含义如下：
在SolidWork中关闭：选择此项，该光源在模型中关闭。关闭之后，此光源在列表中灰色显示。
在PhotoView360中打开：选择此项，在渲染效果中，该光源将打开。
编辑线光源（或其他光源类型）：编辑该光源的属性。
编辑所有光源：同时显示所有光源，编辑想要修改的光源。
删除：删除当前选中的光源。
显示光源：注意此选项是显示所有光源，不只是显示当前选中的光源。
添加线光源：将在环境中添加一个线光源，添加的光源出现在光源列表中。
添加聚光源：将在环境中添加一个聚光源。
添加点光源：将在环境中添加一个点光源。
添加阳光：将在环境中添加阳光照射。
【课堂举例15-5】设置工字钢的光源

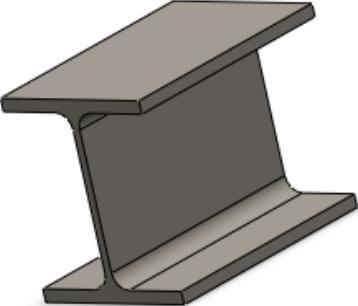

01打开素材库中的“第15章/15-5工字钢.sldprt”文件，模型如图15-61所示。

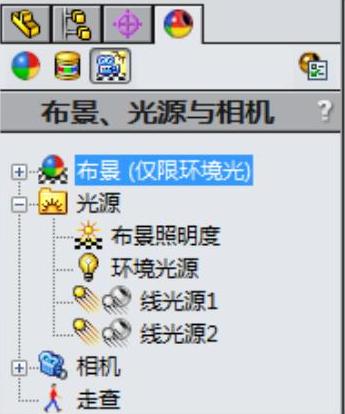

02在窗口左侧管理器区，展开DisplayManager（显示管理器），单击【查看布景、光源和相机】按钮
，展开列表如图15-62所示。

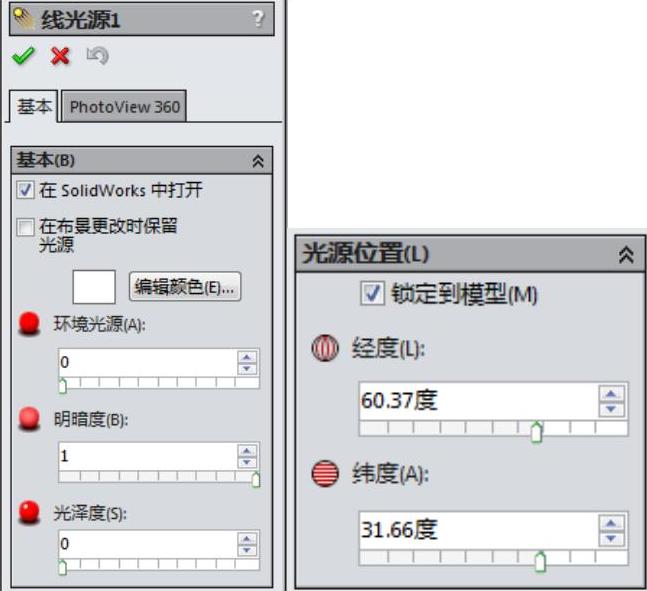

03单击选中【线光源1】，然后单击鼠标右键，在弹出菜单中选择【编辑线光源】命令。弹出【线光源1】的属性对话框，如图15-63所示。
图15-61 工字钢模型素材
图15-62 布景、光源与相机列表(www.daowen.com)
图15-63 【线光源1】对话框

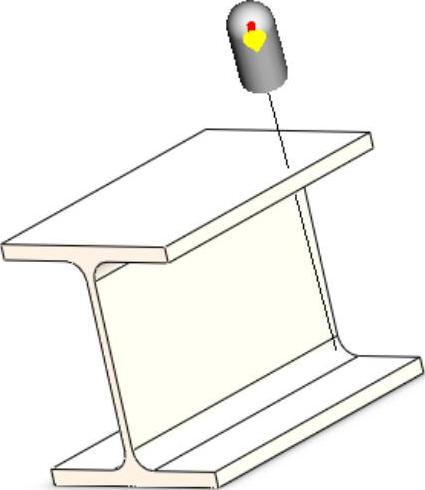

04在【基本】选项卡中，分别调整环境光源、明暗度和光泽度查看光照强度的变化。如图15-64所示，是将环境光强度调到极大的夸张效果。在光源位置调整经度和纬度数值，模型区光源的位置发生改变，如图15-65所示。也可以在模型区，按住鼠标左键拖动光源上黄色小球，改变光源的位置。

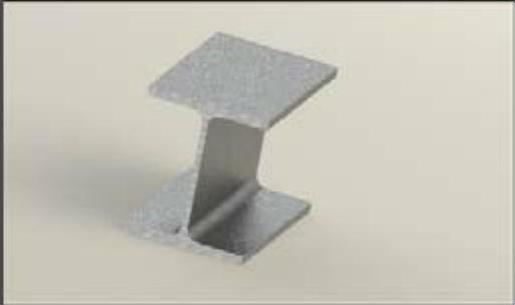

05在对话框中，转到PhotoView选项卡，如图15-66所示，勾选【在PhotoView中打开】选项，然后单击【渲染工具】选项卡上的【预览窗口】按钮
，观察光源效果，如图15-67所示。
图15-64 调整环境光源强度的效果

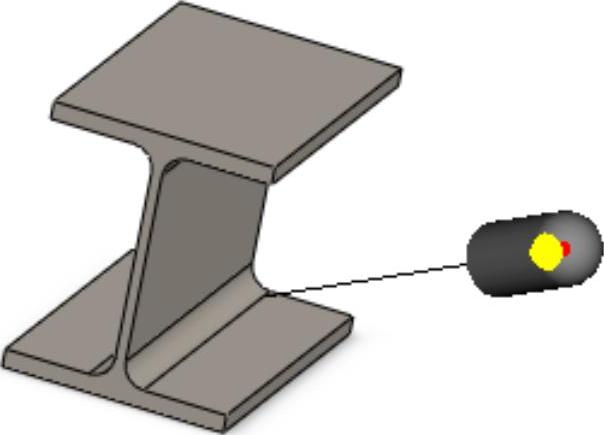

图15-65 改变光源位置的效果

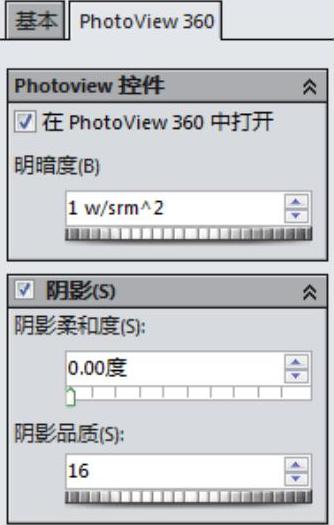

图15-66 PhotoView选项卡
06在图15-66所示对话框界面调整明暗度，在模型区移动光源位置，观察光照效果。
07关闭预览窗口，然后单击【线光源1】对话框中
，完成光源的编辑。如果不希望保存对光源的编辑，单击对话框上【撤销】按钮
，光源参数将恢复到编辑前的状态。

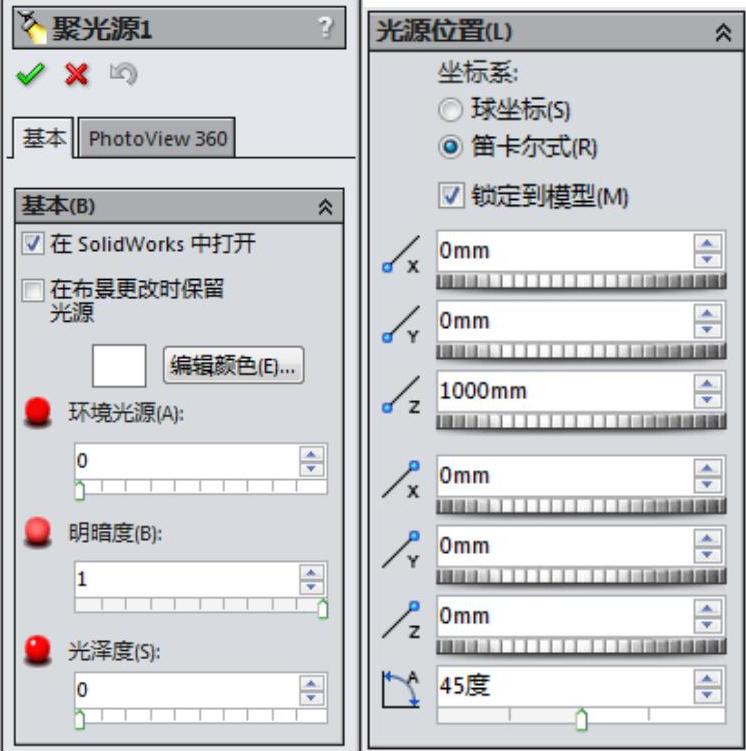

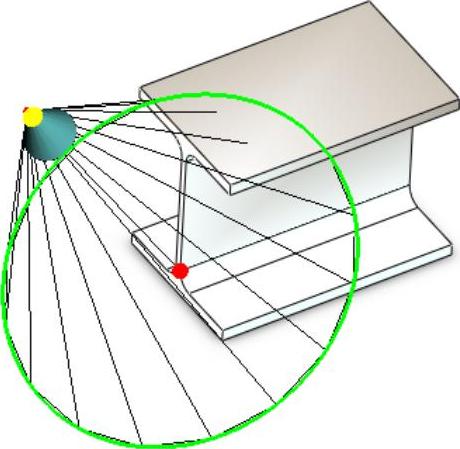

08在光源列表中选择【环境光源】选项，单击右键，在弹出菜单中选择【添加聚光源】命令，弹出【聚光源1】对话框，如图15-68所示。同时模型区显示光源的调整工具，如图15-69所示。
图15-67 光源的预览效果
图15-68 聚光源对话框
图15-69 聚光源调整工具

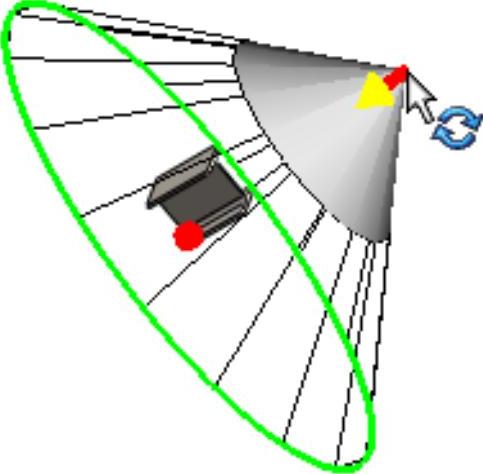

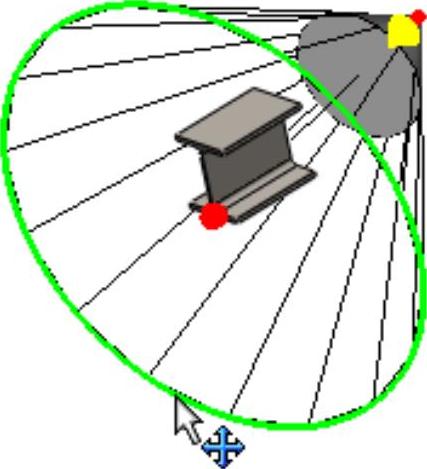

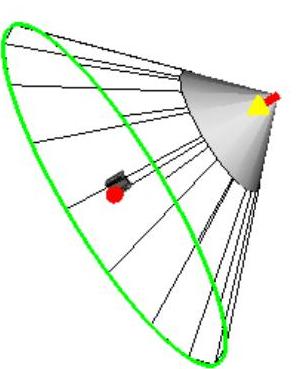

09按住鼠标左键拖动箭头，控制光源远近和角度，如图15-70所示。按住鼠标左键拖动圆边线，控制光源发散范围，如图15-71所示。按住鼠标左键拖动红色球，控制光源照射中心，如图15-72所示。
图15-70 调整光源位置
图15-71 调整光源发散范围
图15-72 调整光源投射中心

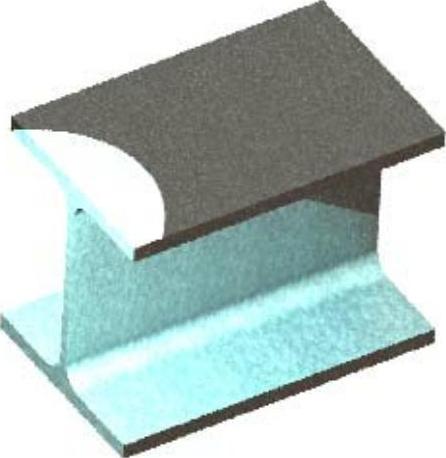

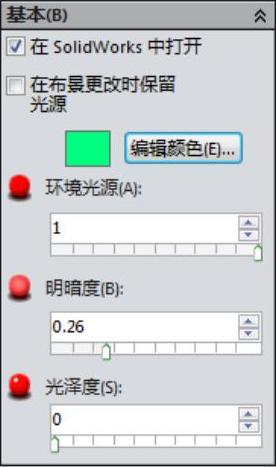

10在【基本】选项卡中，单击【编辑颜色】按钮，将光源颜色设置为绿色，然后修改环境光源强度到最大值，对话框如图15-73所示，模型的光照效果如图15-74所示。
11在对话框中转到PhotoView选项卡，勾选【在PhotoView中打开】选项，然后单击【预览窗口】按钮
，观察光源效果，如图15-75所示。
提示：根据设置的布景不同，系统默认的光源也就不同，还有些布景中没有光源，因此如果更换布景之后，原先设置的光源就消失了。如果希望创建的光源在更换背景后仍保留，在如图15-73所示的【基本】选项卡中，勾选【在布景更改时保留光源】选项。
图15-73 编辑光源颜色和强度
图15-74 聚光源在模型区的效果
图15-75 聚光源在预览窗口的效果
