贴图是在三维模型上添加平面图形，类似于贴标签的效果。
单击【渲染工具】选项卡上【编辑贴图】按钮
，系统弹出【贴图】对话框，如图15-25所示。同时任务窗格弹出系统自带的贴图选项，如图15-26所示。如图15-27所示，从任务窗格展开选择【标志】，任务窗格下弹出标志列表供选择，如图15-28所示。
在系统贴图中选择一个图片，或者单击【贴图】对话框中的【浏览】按钮，查找自定义的图片源。选择图片之后，贴图对话框出现贴图预览。然后在模型区选择要贴图的模型，该模型上即生成指定贴图。

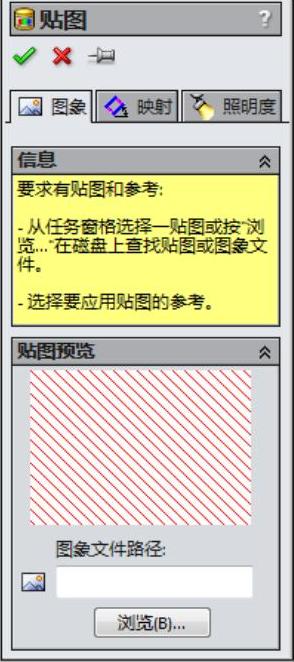

图15-25 【贴图】对话框
图15-26 SolidWorks自带贴图

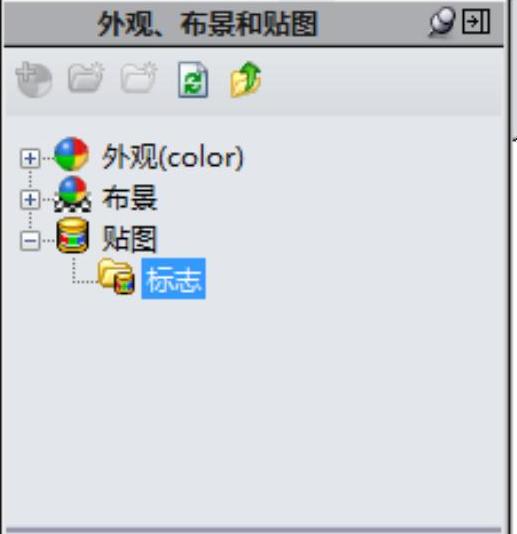

图15-27 【贴图】下的【标志】文件夹
在【映射】选项卡中，可以编辑贴图的大小和方向，在【照明度】选项卡中可以编辑图片亮度。具体方法在下面的实例中演示。
【课堂举例15-3】油瓶的贴图
01打开素材库中的“第15章/15-3油瓶.sldprt”文件，模型如图15-29所示。
02单击【渲染工具】选项卡上的【编辑贴图】按钮
，在【外观、布景和贴图】任务窗格，单击选择【条码】贴图。【贴图】对话框出现条码的预览，如图15-30所示。

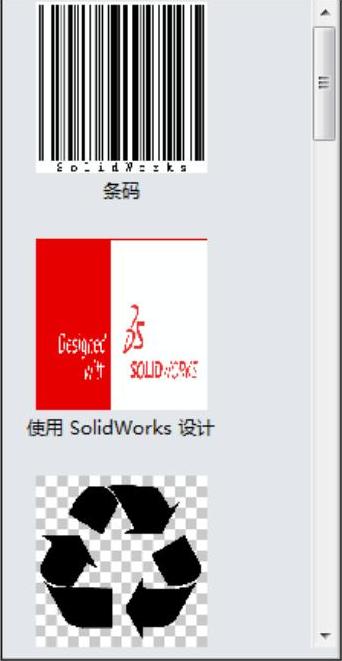

图15-28 SolidWorks自带贴图标志

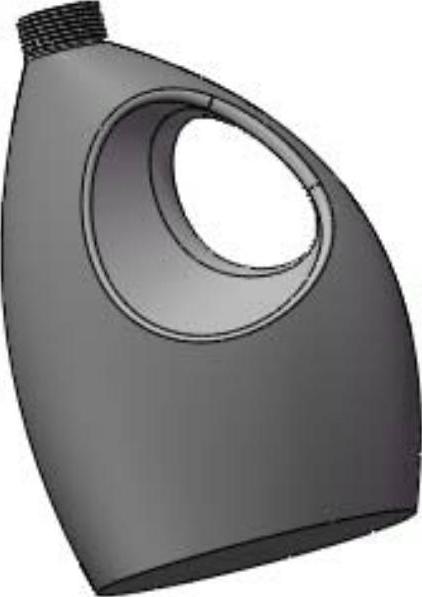

图15-29 油瓶

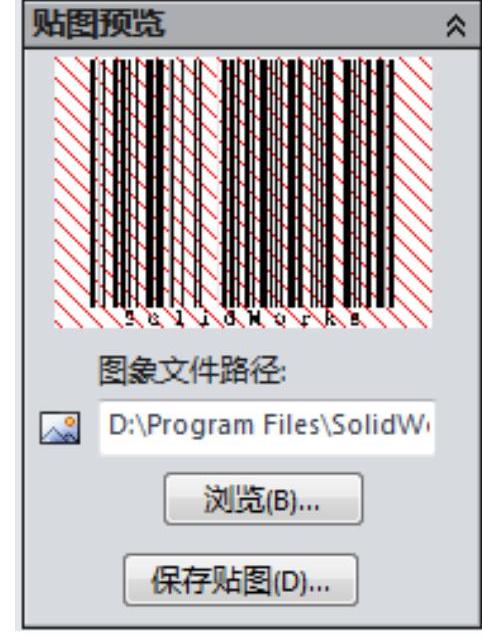

图15-30 贴图预览
03单击选择瓶子，生成贴图效果如图15-31所示。调整映射框的大小，将贴图修改至合理大小，如图15-32所示。
04在【贴图】对话框中，转到【照明度】选项卡，将【发光强度】修改为0.2w/srm^2，贴图亮度增强。
05在【贴图】对话框中，转到【映射】选项卡，设置轴方向为XY，并沿原点向下偏移60mm，对话框如图15-33所示。贴图的位置改变，如图15-34所示。
06单击【确定】
完成贴图。

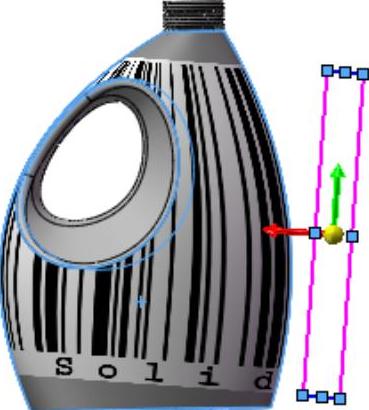

图15-31 选择贴图对象
图15-32 调整贴图大小(www.daowen.com)
图15-33 修改映射位置
07单击【编辑贴图】按钮
，弹出【贴图】对话框，单击对话框下的【浏览】按钮，打开光盘素材“第15章/15-3美孚标志.JPEG”图片文件，对话框中贴图预览如图15-35所示。
08单击选择瓶子为贴图对象，生成贴图效果如图15-36所示。调整映射框的大小，将贴图修改至合理大小，如图15-37所示。
图15-34 修改位置后的贴图

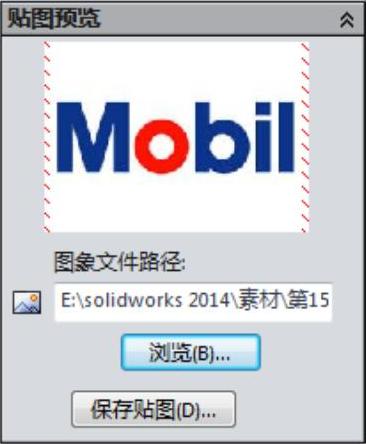

图15-35 贴图预览

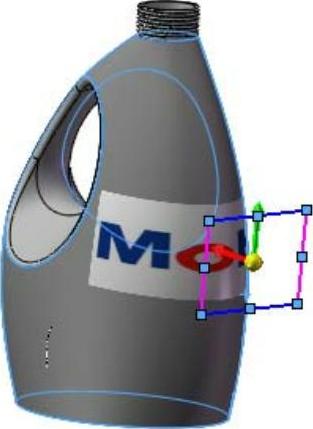

图15-36 选择贴图对象
09在【映射】对话框中，将【轴方向】设置为XY。贴图变换到视图的XY平面方向，如图15-38所示。
10在【映射】对话框中，修改绕轴心旋转角度为180度，如图15-39所示。贴图旋转180°，转到条码的对面，如图15-40所示。

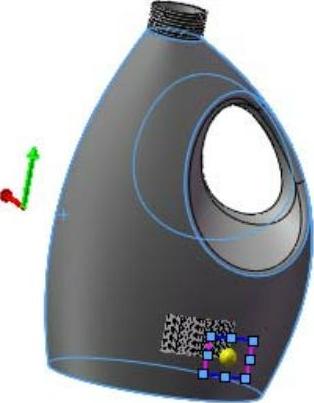

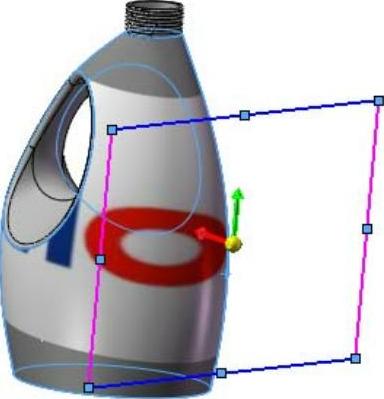

图15-37 调整贴图大小
图15-38 改变映射方向的效果

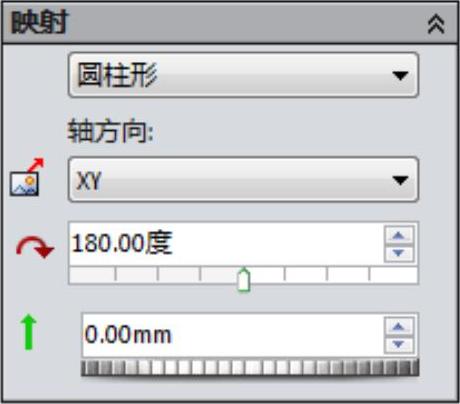

图15-39 设置旋转角度
11将指针移动到映射框坐标原点黄色球附近，指针附近出现移动符号
，如图15-41所示。按住鼠标左键拖动指针，将贴图向下移动，如图15-42所示。
12单击【确定】
完成贴图。

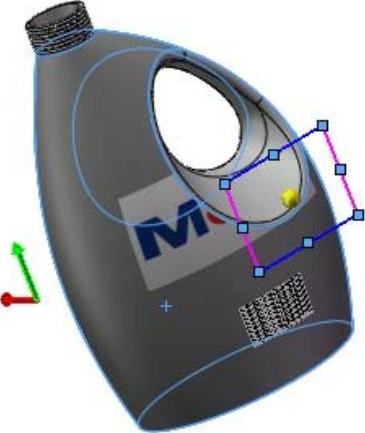

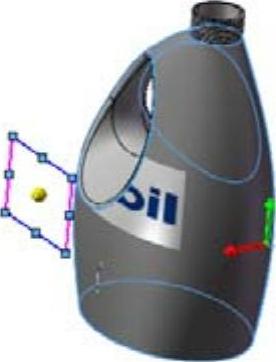

图15-40 贴图旋转的效果

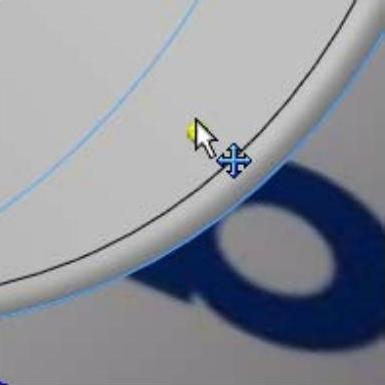

图15-41 指针的平移符号

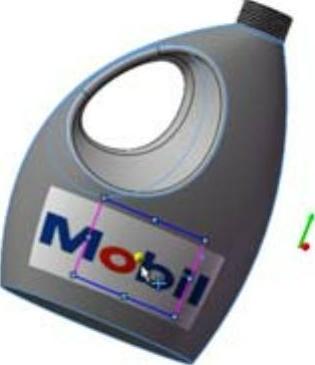

图15-42 移动贴图位置
