模型在实际中总是受到某些方向上的运动限制，即约束条件，在Simulation中的夹具即是模型的约束条件。
在算例树图中，单击选择【夹具】项目，然后单击右键，展开菜单如图14-12所示。选择某一类型的夹具后，会弹出该夹具的对话框，三种常用夹具：“固定几何体”“滚珠/滑杆”和“固定铰链”，在对话框中可以相互切换，如图14-13所示。
选择某一夹具类型，在模型上选取要约束的对象，单击【确定】
，模型即被添加该约束。

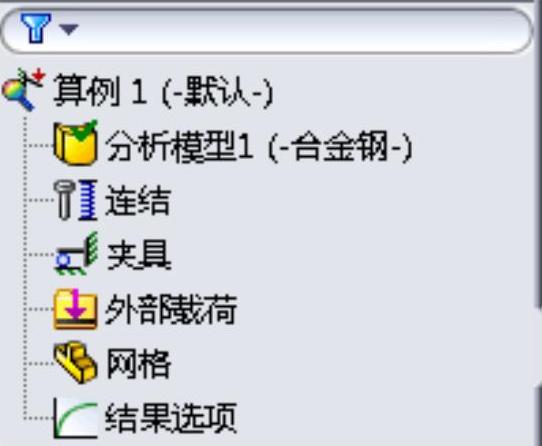

图14-11 定义材料后的算例

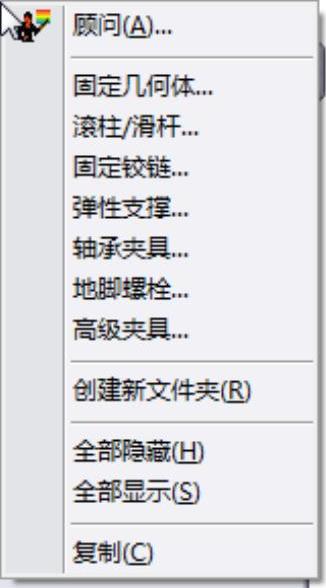

图14-12 夹具类型菜单选项

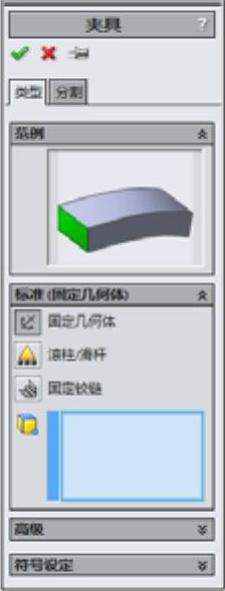

图14-13 【夹具】对话框
添加的夹具显示在算例树图中，如图14-14所示。单击选择某个夹具，然后单击右键，展开菜单如图14-15所示。可以选择【编辑定义】编辑该夹具，选择【删除】删除该夹具，也可以选择【压缩】该夹具，压缩后的夹具保留在模型中，但不参与分析过程。压缩的夹具可以随时选择解除压缩。
如果模型约束区域不是整个面，而是该面的某个区域，就需要通过分割功能，将面分割为指定的区域。这种作用类似于曲线中的分割线作用。
【分割】选项卡如图14-16所示，有两种分割类型：
草图分割：需要一个投影草图，单击【生成草图】按钮，弹出如图14-17所示对话框，进入草图模式。在模型区选择平面，绘制草图，然后单击【退出草图】按钮。回到【分割】选项卡，选择投影草图和投影面，最后单击【生成分割】按钮，选择的面完成分割。
(www.daowen.com)

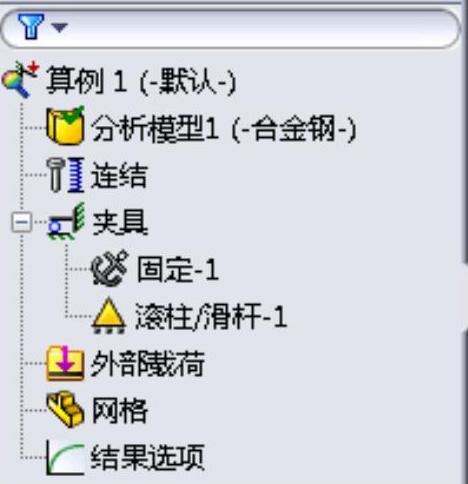

图14-14 夹具列表

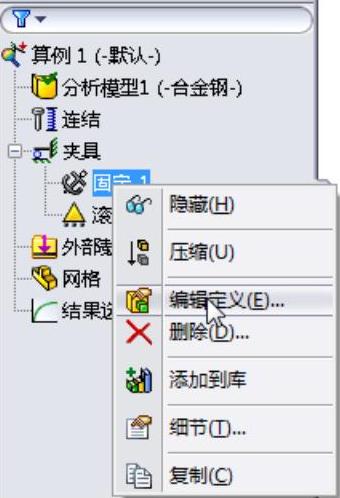

图14-15 右键快捷菜单

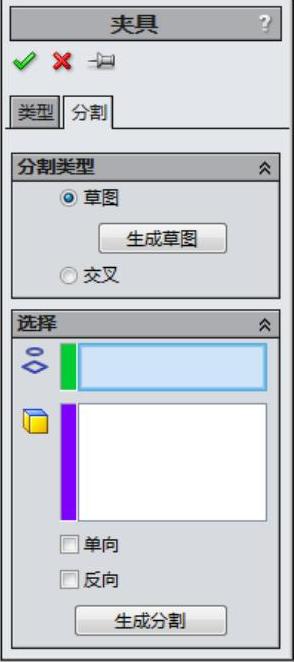

图14-16 【分割】选项卡
交叉分割：用于分割两个实体间的接触面，对话框如图14-18所示。在模型区选择两个接触的面，如图14-19所示，选择圆柱面为分割面，选择平板面为要分割的面，单击【生成分割】按钮，平板面被分割。

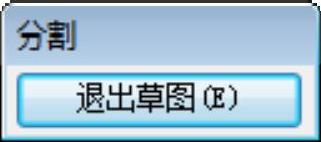

图14-17 草图模式中的退出按钮

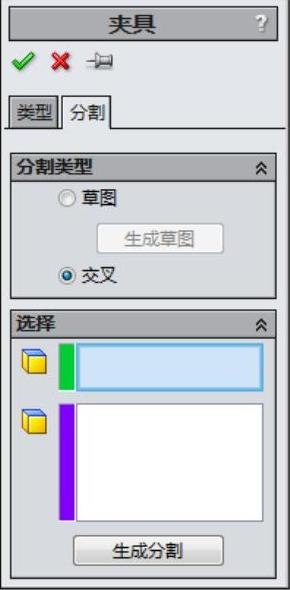

图14-18 交叉分割方式

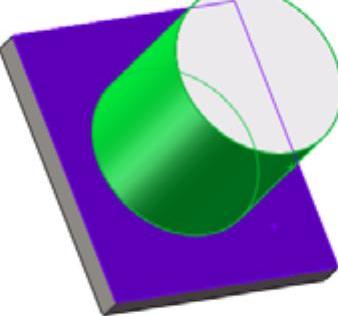

图14-19 分割面和被分割面
