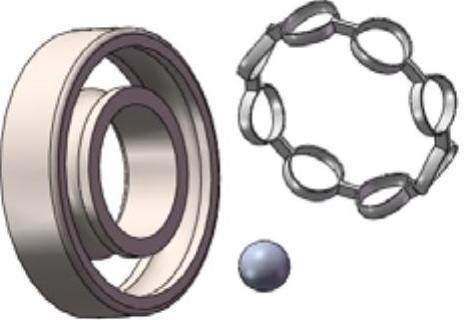

01新建solidworks装配体文件，依次插入内外圈、保持架、滚珠，零部件如图13-106所示。插入的零件的配置为零件保存时显示的配置。

02先将所有的零部件，按“默认”配置装配。如图13-107所示，在特征设计树中选中“内外圈”零部件，然后单击右键，在弹出菜单中选择【配置零部件】命令，弹出【修改配置】对话框，如图13-108所示。

图13-106 插入的零部件

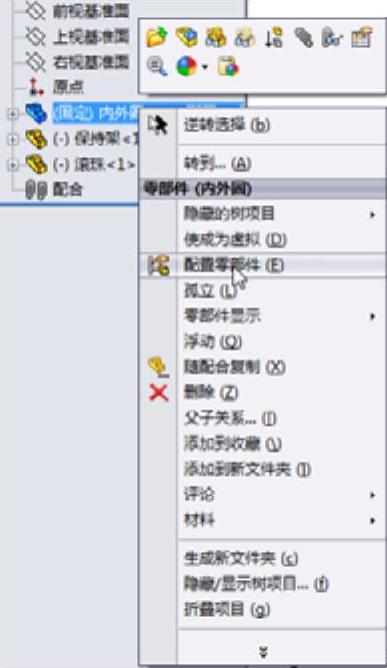

图13-107 在特征设计树中配置零部件

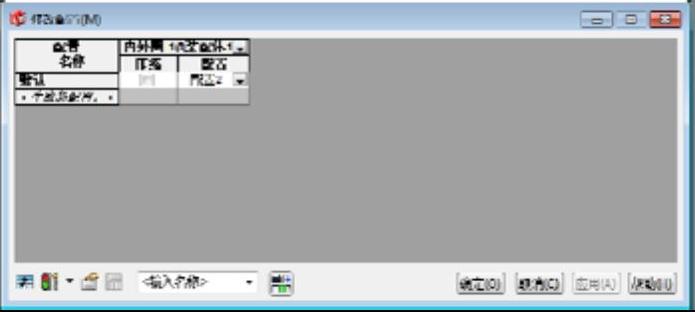

图13-108 修改配置对话框

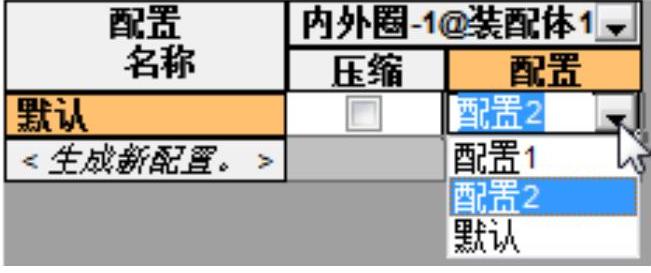

03展开配置选项，如图13-109所示。列表中对应了“内外圈”零部件的三个配置，选择“默认”配置为当前配置，单击【确定】，设计树中“内外圈”零件的配置更改，如图13-110所示。

图13-109 配置选项

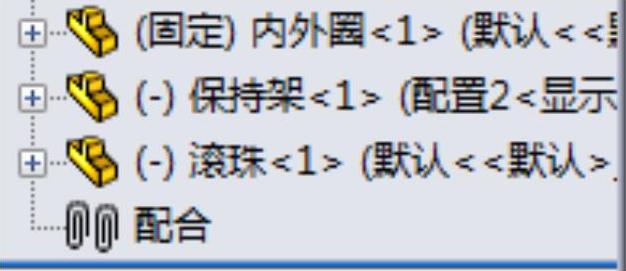

图13-110 内外圈的配置显示

04同样的方法，将其他零部件的配置也修改为“默认”配置。

05零部件的配置统一之后，添加配合，先为滚珠球面和保持架套圈内球面添加重合配合，如图13-111所示。

06使用圆周阵列零部件命令，阵列出8个滚珠，如图13-112所示。

07为保持架和内外圈圆柱面添加同轴心配合，最后为保持架环形平面和内圈端面添加距离配合，配合距离为17mm，如图13-113所示，装配完成。

图13-111 同轴心配合

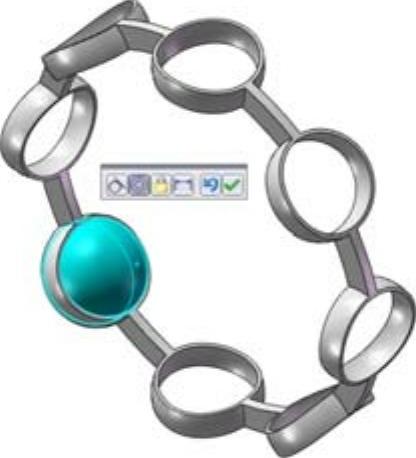

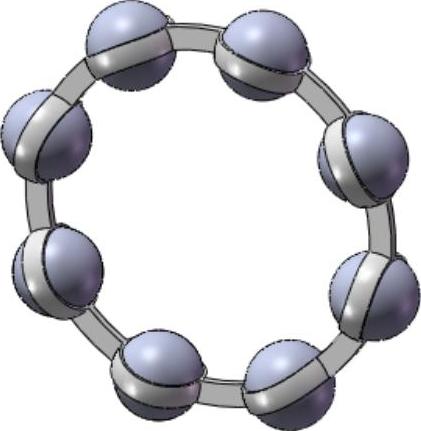

图13-112 圆周阵列零部件

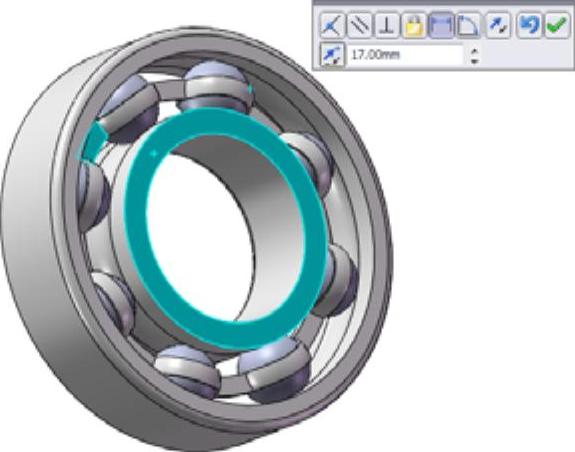

图13-113 平面的距离配合

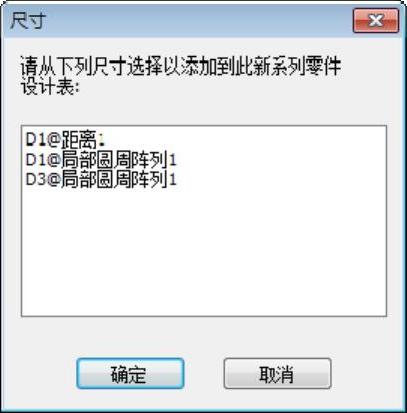

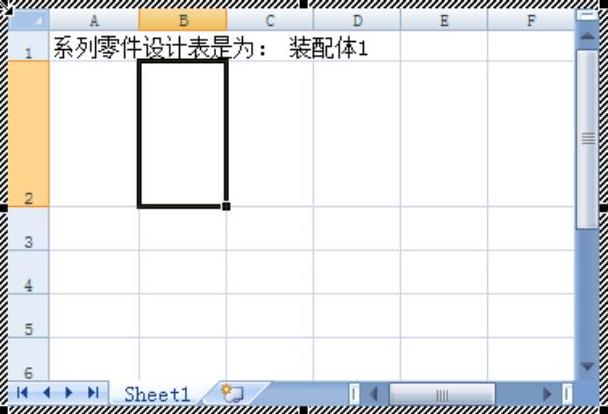

08在装配体界面，从菜单栏选择【插入】│【表格】│【设计表】命令，弹出【系列零件设计表】对话框，在【源】类型中选择【自动生成】，单击【确定】，弹出提示可供选择的配置项目，如图13-114所示。不选任何项目，单击【确定】，创建设计表如图13-115所示。

09在B2单元格添加配置项目，输入“$配置@内外圈<1>”，在C2单元格添加配置项目，输入“$配置@保持架<1>”，在D2单元格添加配置项目，输入“$配置@滚珠<1>”，创建的三个配置项目如图13-116所示。

图13-114 选择尺寸配置项

(www.daowen.com)

图13-115 生成的空白设计表

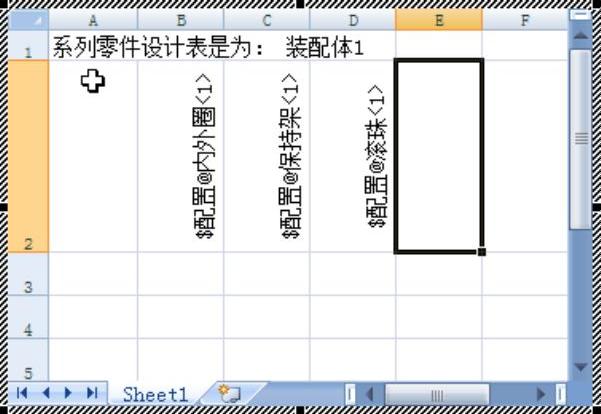

图13-116 手工输入配置项

提示：在装配体中，零件“配置”参数项的格式为“$配置@零部件<1>”，尖扩号中的数字是零件的显示状态编号，如果零件没有新建其他的显示状态，则只有一个默认显示状态，编号为1。

10在第3行创建新配置，在A3单元格输入配置名称“轴承半径修改”。

11在第4行创建新配置，在A4单元格输入配置名称“滚珠半径修改”。

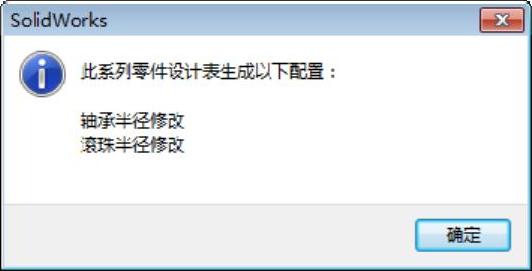

12创建的两个新配置如图13-117所示，然后在表格区域外单击，退出表格编辑。系统弹出创建新配置的提示，如图13-118所示，单击【确定】。在配置管理器中，列出新配置，如图13-119所示。

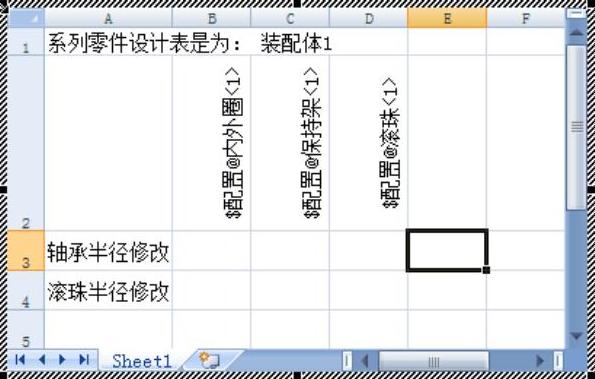

图13-117 创建配置行

图13-118 创建新配置的提示

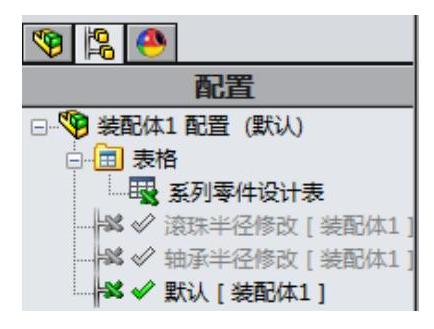

图13-119 生成的新配置

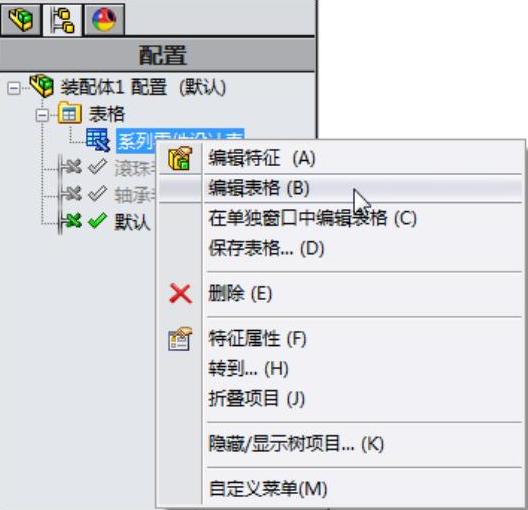

13如图13-120所示，在配置管理器中选中设计表，然后单击鼠标右键，在弹出菜单中选择【编辑表格】命令，系统更新设计表，弹出对话框如图13-121所示。选择“说明”参数项，单击【确定】，在设计表中添加“$说明”配置项，如图13-122所示。

图13-120 【编辑表格】命令

图13-121 添加行和列的对话框

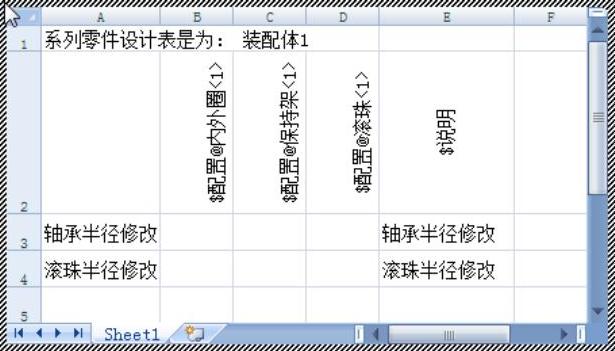

图13-122 添加的“说明”列

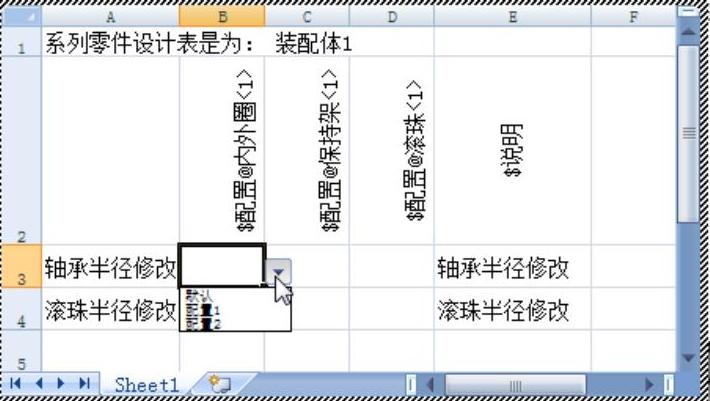

14单击选中某个单元格，单元格右下角出现展开箭头，展开菜单如图13-123所示。菜单中对应了每个零部件可供选择的配置。“配置1”修改了内外圈的半径，所以在B3单元格选择“配置1”，“配置2”修改内外圈滚槽的大小，所以在B4单元格选择“配置2”。

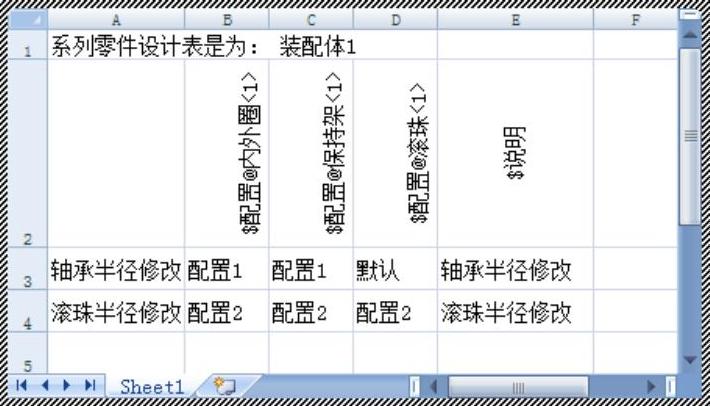

15根据使用统一配置的原则，填写其他的配置参数，填写完成的表格如图13-124所示。然后在表格区域外单击，退出表格编辑，填写的配置参数即保存。

16多配置的装配体创建完成，然后选择保存装配体文件。

图13-123 配置参数选项

图13-124 填写完整的设计表
