01打开素材库文件“第13章/13.4轴承模型/滚珠.sldprt”，零件如图13-97所示。
02在特征管理器中，选中“旋转1”特征的草图，如图13-98所示。然后单击右键，在弹出菜单中选择
【配置特征】命令，弹出【修改配置】对话框，如图13-99所示。

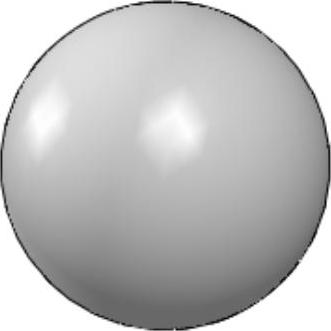

图13-97 滚珠零部件

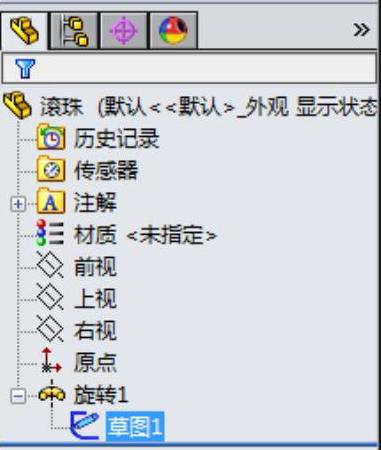

图13-98 “旋转1”的草图

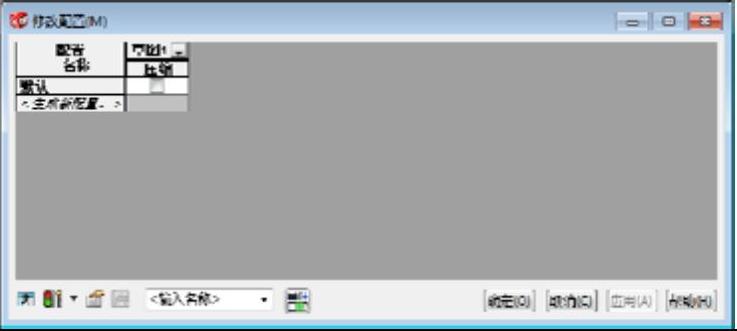

图13-99 【修改配置】对话框
03在【修改配置】对话框中，单击【生成新配置】单元格，然后输入新配置的名称“配置2”（使用此名称，方便与内外圈和保持架的“配置2”对应），如图13-100所示。此时“配置2”行和“压缩”列所对的单元格变为黑色底纹，单击该单元格，即创建该配置，如图13-101所示。
04单击“草图2”旁边的展开箭头，弹出可以配置的尺寸项目，如图13-102所示。指针移动到该尺寸项目上，在模型上会显示该尺寸，可以看出D1尺寸控制滚珠的直径大小。
图13-100 输入新配置名称
(www.daowen.com)

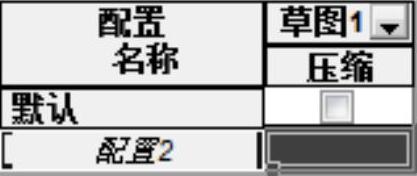

图13-101 生成的“配置2”

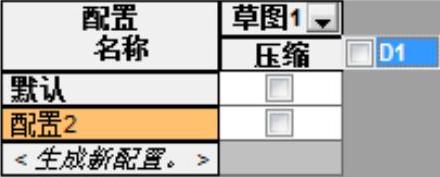

图13-102 尺寸配置项
05勾选“D1”项目，然后在表格之外的灰色区域单击，创建D1尺寸的配置项，如图13-103所示。
06将“配置2”对应的D1尺寸修改为32mm，如图13-104所示。然后单击【确定】，即创建了“配置2”。查看配置管理器，“配置2”出现在配置列表中，如图13-105所示。
07保存零件文件。

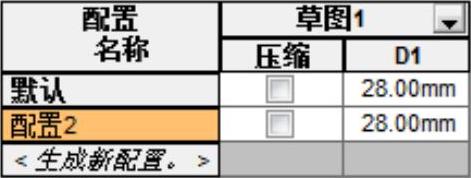

图13-103 尺寸配置项

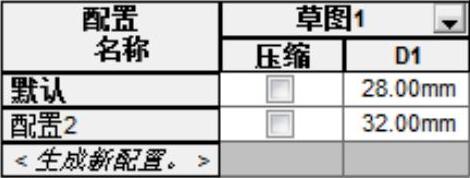

图13-104 修改尺寸配置参数

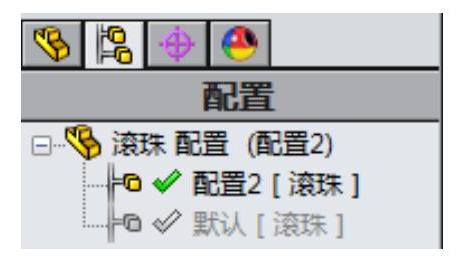

图13-105 生成的新配置
