前面步骤为内外圈创建了两个新配置，一个配置更改了滚槽中心的位置（如图13-79所示的尺寸61），另一个配置更改了滚槽半径（如图13-82所示的尺寸16），因此与之配套的保持架也需要创建两个新配置。

01打开素材库文件“第13章/13.4轴承模型/保持架.sldprt”，零件如图13-83所示。

02在特征设计树中选中【注解】文件夹，然后单击右键，在弹出菜单中选择【显示特征尺寸】命令，模型上显示出特征的尺寸信息。

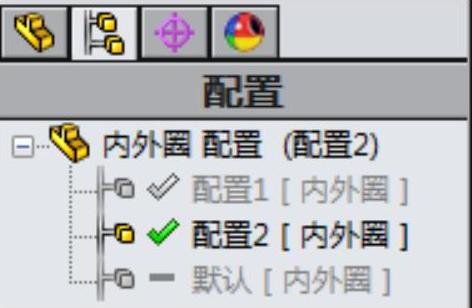

图13-81 新建的“配置2”

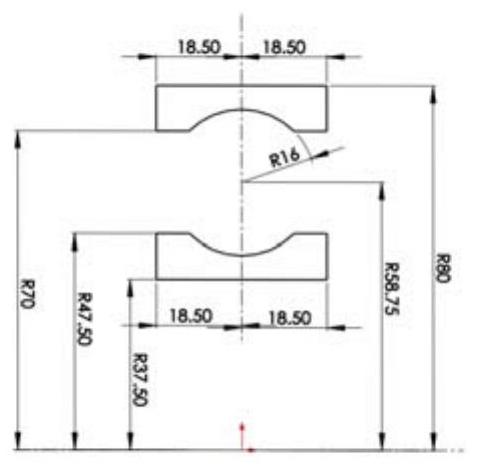

图13-82 “配置2”的草图编辑

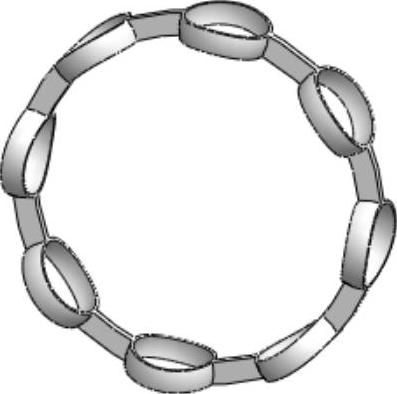

图13-83 保持架零件

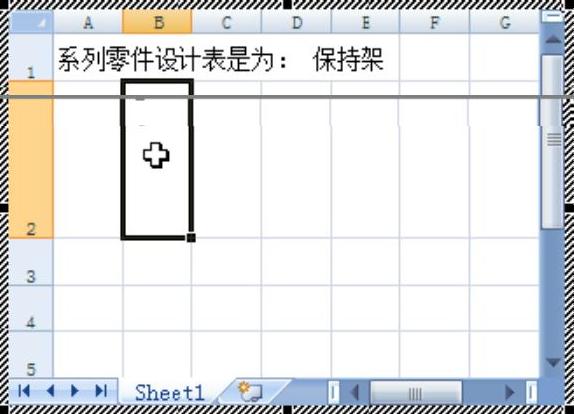

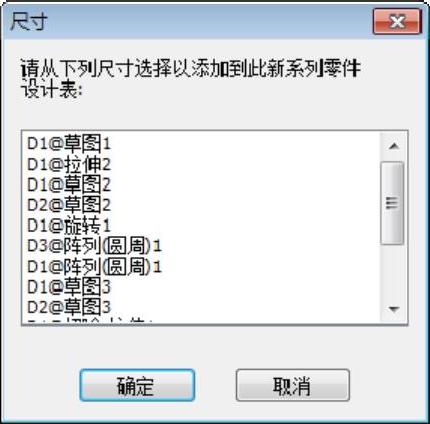

03从菜单栏选择【插入】│【表格】│【设计表】命令，弹出【系列零件设计表】对话框，选择【源】类型为自动生成。单击【确定】，弹出【尺寸】对话框如图13-84所示，由于不知道尺寸代表的具体意义，暂不选择任何项目，单击【确定】，生成空白的设计表，如图13-85所示。

04选中B2单元格，然后在模型上找到套圈中心的位置尺寸“D1@草图2”（当前值为58.75），双击该尺寸，在B2单元格创建该尺寸配置。

05表格自动选中下一单元格，在模型上找出保持架内径的尺寸“D2@草图3”（当前值为110），双击该尺寸，在C2单元格创建该尺寸配置。

06表格自动选中下一单元格，在模型上找出保持架外径的尺寸“D1@草图3”（当前值为125），双击该尺寸，在D2单元格创建该尺寸配置。

07表格自动选中下一单元格，在模型上找出套圈外径的尺寸“D2@草图2”（当前值为30），双击该尺寸，在E2单元格创建该尺寸配置。

08表格自动选中下一单元格，在模型上找出套圈内直径的尺寸“D1@草图4”（当前值为28），双击该尺寸，在F2单元格创建该尺寸配置。

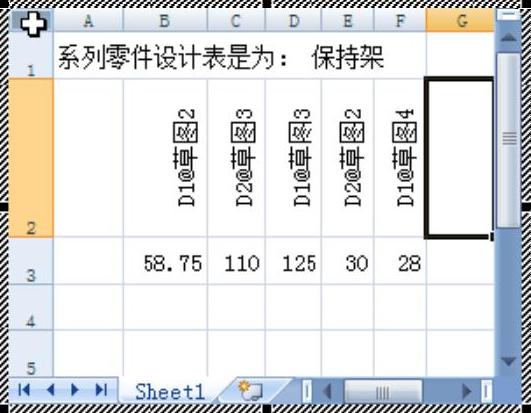

09以上创建的尺寸配置如图13-86所示。

(www.daowen.com)

图13-84 选择尺寸配置项

图13-85 生成的空白设计表

图13-86 创建尺寸配置项

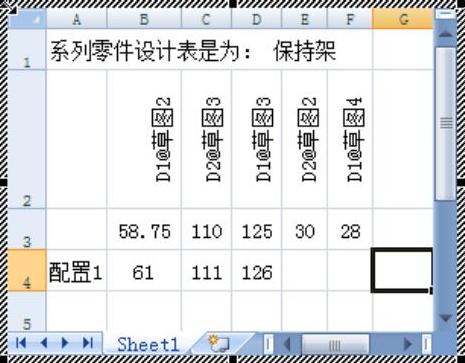

10从第4行创建新配置，在A4单元格输入配置名称“配置1”，然后输入“配置1”对应的“D1@草图2”尺寸为61，输入对应的“D2@草图3”尺寸为111，输入对应的“D1@草图3”尺寸为126。新建的配置如图13-87所示，配置1修改了保持架的内径、外径大小。

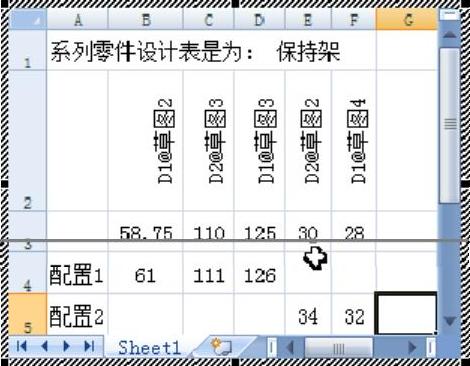

11从第5行创建新配置，在A5单元格输入配置名称“配置2”，然后输入“配置2”对应的“D2@草图2”尺寸为34，输入对应的“D1@草图4”尺寸为32。新建的配置如图13-88所示，配置2修改了套圈的大小。

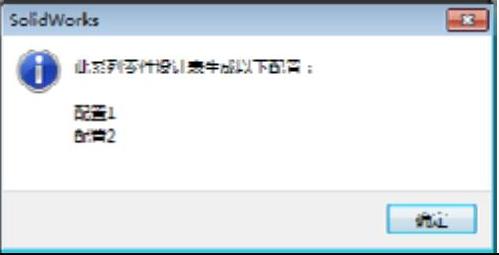

12在表格区域外的空白处单击，完成表格编辑。系统弹出新建配置的提示，如图13-89所示，单击【确定】，创建两个配置。

图13-87 创建“配置1”

图13-88 创建“配置2”

图13-89 新建配置的提示

13创建的设计表和配置在配置管理器中列出，如图13-90所示。
