SolidWorks2014中文版教程:修改设计表中的零件图

零件(装配)体的设计表,一般要作一些格式调整,才能插入到工程图中,例如图13-64所示的设计表,只保留了设计表的一个区域,将其他的单元格隐藏了。

1.隐藏某些行、列

如果有些配置或配置项目不需要在工程图设计表中显示,可选择隐藏相应的行或列。例如在图13-65所示设计表中,希望隐藏“D4@草图3”的所有配置参数,单击选中该列的列标D,然后单击鼠标右键,在弹出菜单中选择【隐藏】命令,该列被隐藏,如图13-66所示。要取消隐藏的列,同时选中与之相连的两列,如图13-67所示,然后单击鼠标右键,选择【取消隐藏】命令即可。

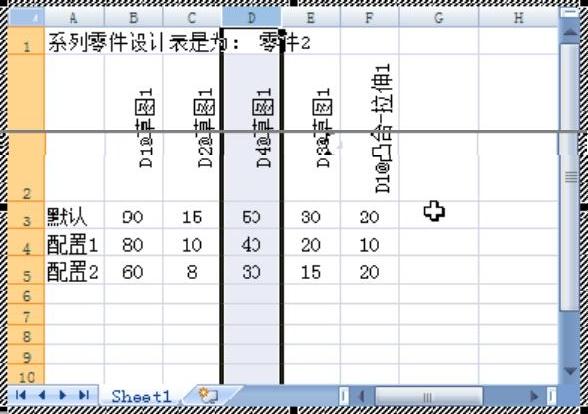

图13-65 要隐藏的列

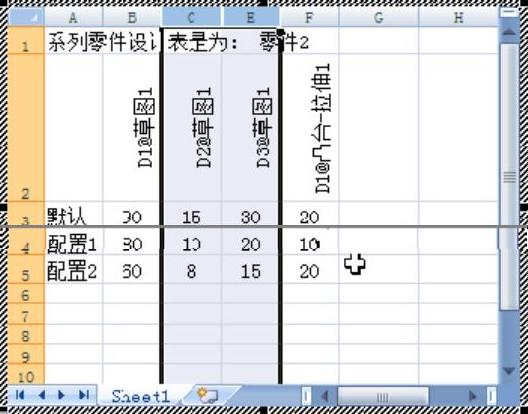

图13-66 隐藏D列的效果


图13-67 选择相邻两列

2.用字母代替尺寸名

如图13-64所示的表格中,显示的是尺寸的全名,为了简捷地表达尺寸,可以用一些字母来代替尺寸名。如图13-68所示,在尺寸名称行插入一行,在新行中输入对应的替代字母A、B、C……

3.调整表格显示区域

如图13-68所示为设计表的原始样式,为了在工程图设计表中,不显示空白的单元格,而且不显示原尺寸名称,拖动表格边框,并调整滚动条,将表格显示区域调整到要显示的范围,如图13-69所示。(www.daowen.com)

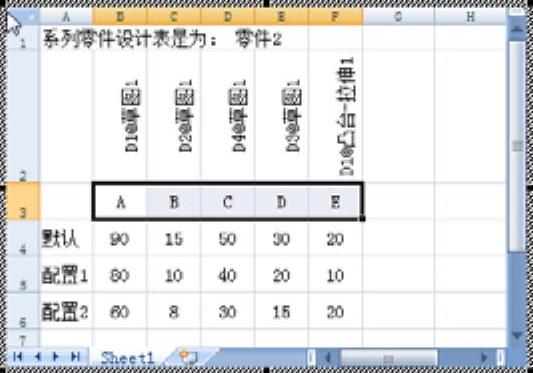

图13-68 插入对应字母

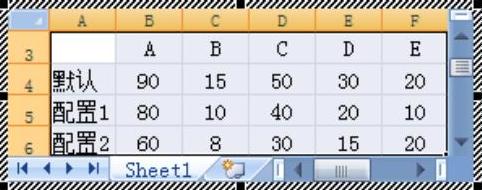

图13-69 调整表格显示区域

4.显示单元格边框

默认的设计表示不含边框,在工程图中,一般要求显示边框。如图13-70所示,选中所有要添加边框的区域,然后使用Excel添加边框的命令,为该区域的单元格添加边框,添加边框的表格如图13-71所示。

除了以上操作外,用户可根据自己需求,调整单元格的行高、列宽,添加底纹等。这些操作均为Excel表格操作,在本书中不再详细介绍。

表格设置完成之后,在表格外空白处单击,退出编辑,然后保存文件。


图13-70 框选表格区域

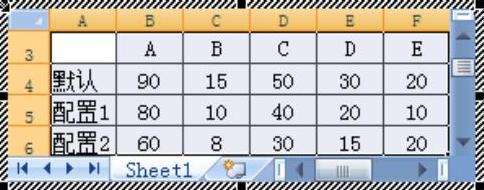

图13-71 添加边框的效果
