在配置管理器中选中设计表，然后单击右键，在弹出的菜单中选择【编辑表格】命令，弹出设计表窗口，即可编辑表格内容。也可选择【在单独窗口中编辑】命令，系统将打开单独的Excel表格界面。

在系列零件设计表中，可以添加、编辑、删除配置，以下分别介绍。

1．在表格中添加配置

在设计表中添加配置十分方便，只需在表格中配置标题位置添加文字，即创建该配置。如图13-34所示，在A4单元格输入文字“配置1”。然后在表格区域外单击，退出表格。系统提示生成配置，如图13-35所示。单击【确定】，新建的配置出现在配置列表中，如图13-36所示。

图13-33 配置管理器中的设计表项目

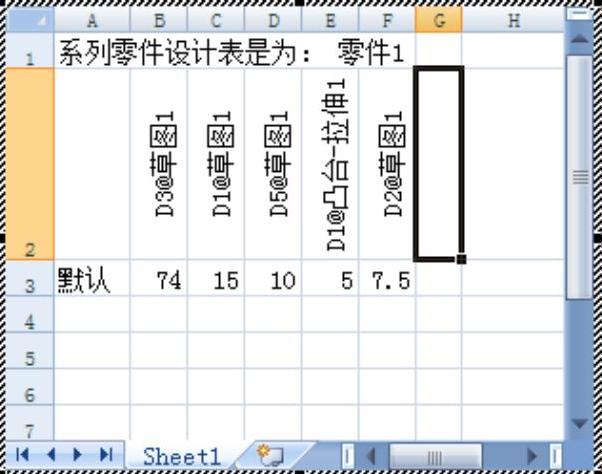

图13-34 添加配置名称

图13-35 新建配置提示

2．在表格中编辑配置

在表格中编辑单元格，即可编辑该配置。用编辑表格代替编辑草图、编辑特征的大量对话框操作，极大地加快了系列化零件的配置修改。例如，如图13-37所示的“配置1”行，编辑其凸台拉伸的深度，双击激活对应单元格，然后输入数值即可。

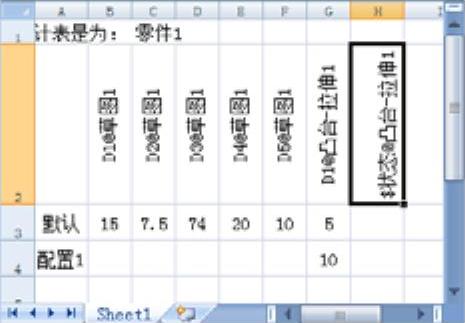

除了添加配置，在表格中还可以增加新的配置项目。如图13-38所示，选中一个空白的配置项目单元格，在单元格中输入“$状态@凸台-拉伸1”，即增加该配置项目。自行输入项目需注意两点：一是格式要正确，二是特征或草图的名称必须与设计树中的名称完全吻合。

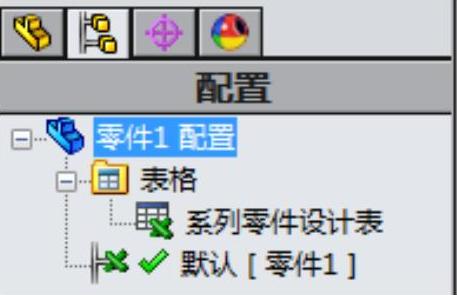

图13-36 由设计表格创建的配置

图13-37 编辑配置参数

图13-38 添加配置项目

另外还可以从模型上直接拾取尺寸来创建配置项目，方法如下：

【课堂举例13-2】拾取尺寸创建配置项目

01打开素材“第13章\13-2连杆.sldprt”文件，从菜单栏选择【插入】│【表格】│【设计表】命令，新建一张空白设计表。

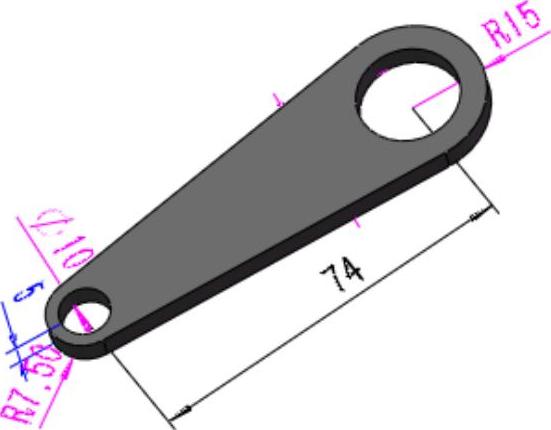

02首先将模型尺寸显示出来。在特征设计树中选中【注解】文件夹，然后单击右键，弹出菜单,如图13-39所示。选择【显示特征尺寸】命令，模型的尺寸显示出来，如图13-40所示。

03编辑设计表，在配置管理器中展开【表格】文件夹，选中【系列零件设计表】项目，单击鼠标右键，弹出菜单如图13-41所示。选择【编辑表格】命令，弹出设计表格。

图13-39 【显示特征尺寸】命令

图13-40 尺寸的显示效果

图13-41 【编辑表格】命令

04在表格中选中一个配置项目单元格，如图13-42所示。然后在模型上单击要添加的尺寸，该尺寸项目即添加到表格中，可依次添加多个尺寸，如图13-43所示。

05除了添加尺寸参数，还可以在模型上双击某个特征，添加状态参数。

图13-42 选中配置项目单元格

图13-43 创建的配置项目

【课堂举例13-3】创建齿轮的设计表

本案例通过一个齿轮，演示系列零件设计表的创建和编辑。齿轮模型如图13-44所示，零件当前只有一个默认配置。现在的目的是创建两个新配置，其中一个配置修改键槽的宽度和深度，给此配置命名为“键槽修改”；另外一个配置修改齿顶宽度，并修改齿数，给此配置命名为“齿修改”。

01打开素材库“第13章/13-3圆柱齿轮.sldprt”文件，零件如图13-44所示。

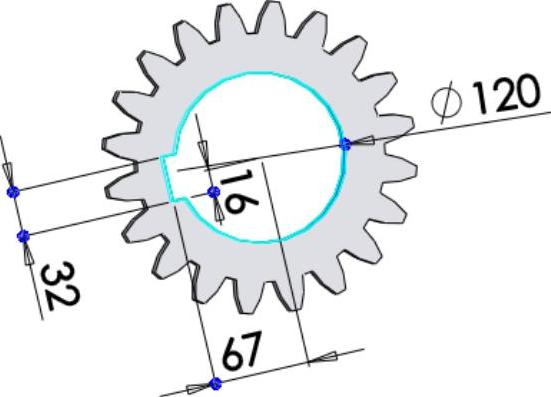

02在特征管理设计树中，展开特征【切除-拉伸1】的草图，快速双击草图名称，模型上显示该特征的相关尺寸，如图13-45所示。

03将指针移动到键槽宽度尺寸（32）上，显示出该尺寸的名称“D3@草图3”，如图13-46所示。

图13-44 齿轮模型

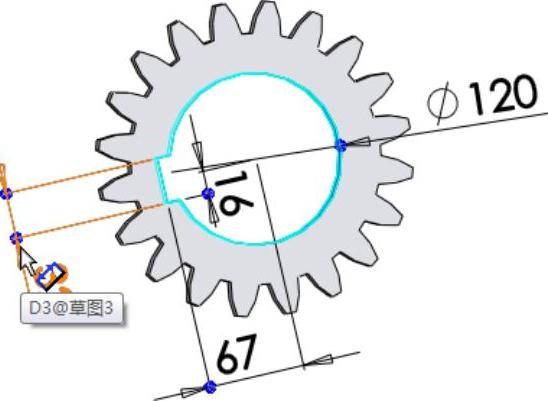

图13-45 特征尺寸

图13-46 显示尺寸名称

04同样，将指针移动到控制键槽深度的尺寸（67）上，显示出该尺寸的名称“D2@草图3”。

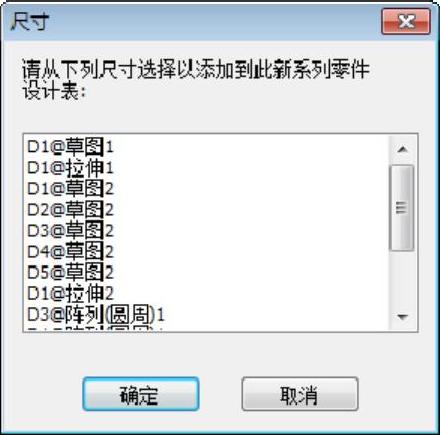

05从菜单栏选择【插入】│【表格】│【设计表】命令，弹出【系列零件设计表】对话框。选择【自动生成】方式创建设计表，单击【确定】，弹出供选择的尺寸项目，如图13-47所示。

06在尺寸列表中选则“D3@草图3”和“D2@草图3”两个尺寸项目，然后单击【确定】，生成的设计表如图13-48所示。(www.daowen.com)

图13-47 选择尺寸配置项目

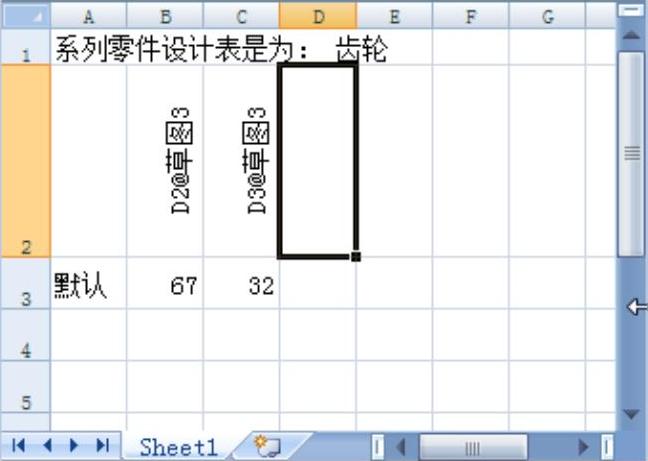

图13-48 生成的设计表

07对于设计表中显示为“普通”的单元格，可以修改为显示数字。方法是选中该单元格，然后单击鼠标右键，在弹出菜单中选择【设置单元格格式】命令，弹出对话框如图13-49所示，在【分类】列表中选择“常规”，单击【确定】退出设置，单元格即显示数字，如图13-50所示。

图13-49 设置单元格格式

图13-50 单元格显示数值

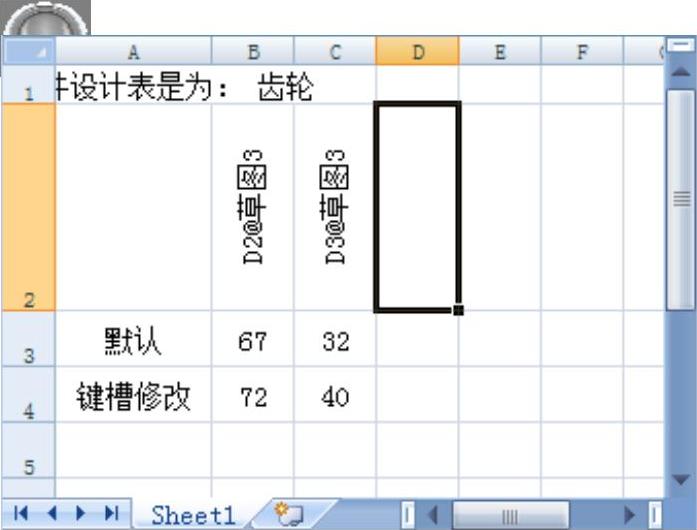

08在第4行新建一个配置，在A4单元格输入配置名“键槽修改”，然后在B4单元格输入D2尺寸（键槽深度）为72，在C4单元格输入D3尺寸（键槽宽度）为40，表格如图13-51所示。

09在表格外的空白区单击，退出编辑表格模式。系统弹出新建配置的提示，如图13-52所示。单击【确定】，新配置“键槽修改”在配置管理器中列出，如图13-53所示。

图13-51 创建新配置行

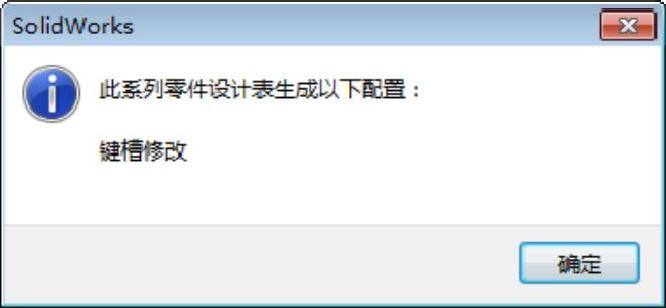

图13-52 创建新配置的提示

10在配置管理器中选中“键槽修改”配置，然后单击右键，在弹出菜单中选择【显示配置】命令，模型显示为“键槽修改”配置，键槽的尺寸也随之改变。在模型上双击【切除-拉伸1】特征，模型显示新配置的键槽尺寸，如图13-54所示。

11在特征设计树中选中【注解】文件夹，然后单击右键，在弹出菜单中选择【显示特征尺寸】命令，模型上显示出特征的尺寸信息。

12转到配置管理器，在配置列表中展开【表格】文件夹，选择【系列零件设计表】项目，然后单击右键，在弹出菜单中选择【编辑表格】命令，弹出设计表格。

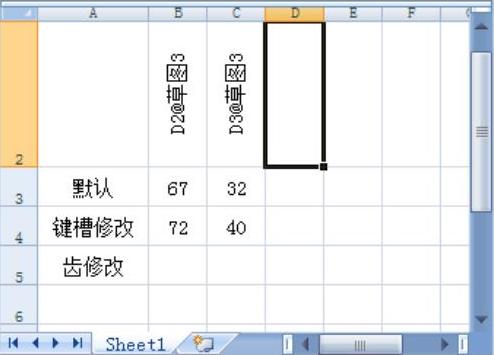

13在表格第5行，添加一个配置。在A5单元格输入配置名称“齿修改”，如图 13-55所示。

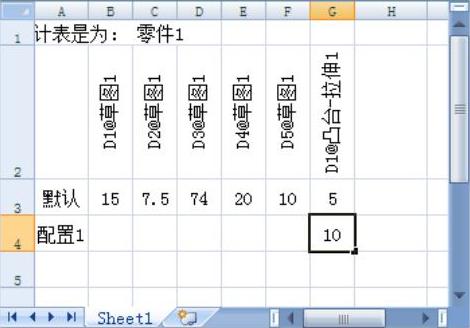

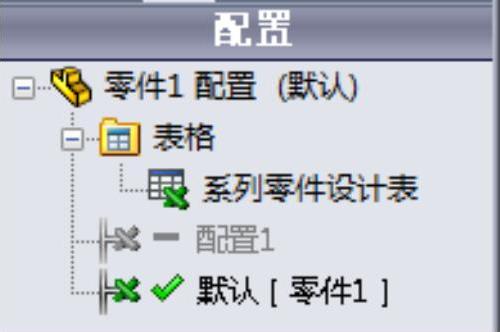

图13-53 配置管理器中的新配置

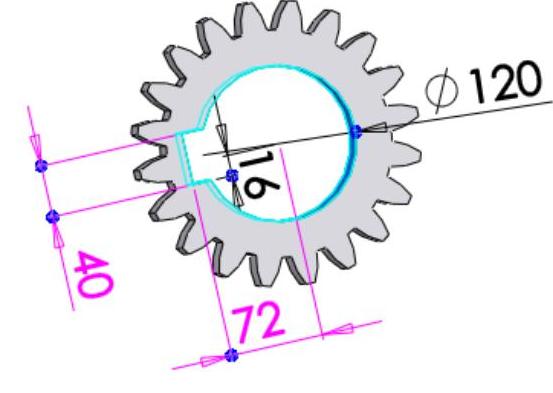

图13-54 “键槽修改”配置

图13-55 添加新配置行

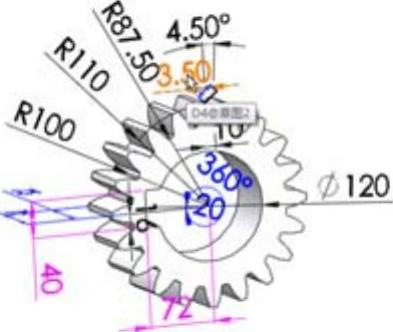

14如图13-56所示，选中D2单元格，准备在此单元格新增配置项目。然后在模型上单击选择控制齿顶半宽的尺寸“D4@草图2”（当前值为3.5），如图13-57所示。在D2单元格新增尺寸配置项目，如图13-58所示。

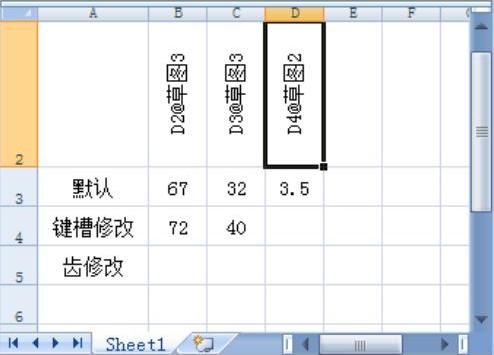

图13-56 选中单元格

图13-57 选择尺寸项目

图13-58 创建的尺寸配置项目

15如图13-59所示，单击选择控制圆周阵列数目的尺寸“D1@阵列（圆周）1”（当前数值为20），该尺寸项目也添加到设计列表中，如图13-60所示。

16在第5行修改“齿修改”配置对应的齿参数。在D5单元格，输入齿顶半宽的尺寸4，在E5单元格，输入齿的阵列数量10，如图13-61所示。

17“齿修改”配置的B5和C5单元格对应的参数没有填写，此时需要将“默认”配置中的对应参数复制过来。或者手工输入67和32。

图13-59 选择尺寸项目

图13-60 创建的尺寸配置项目

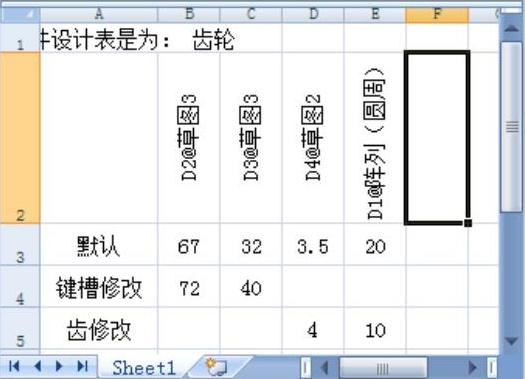

图13-61 填写配置参数

提示：对于设计表中用户空缺的参数，系统指定为当前配置的对应参数。对于本例，在步骤10中转换到了“键槽修改”配置，由于在“齿修改”配置中不需要键槽的两个尺寸修改，所以我们复制“默认”配置中的键槽尺寸。

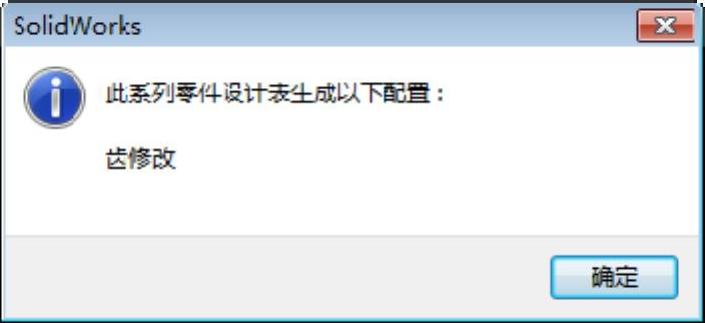

18在表格区域外的空白区域单击，退出表格编辑。由于本次编辑增加了“齿修改”配置行，退出的同时，系统弹出创建新配置的提示，如图13-62所示，单击确定完成创建新配置。

19在配置管理器中选择显示“齿修改”配置，该配置下的零件如图13-63所示。

图13-62 创建新配置的提示

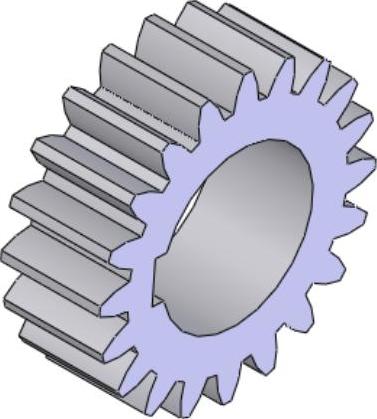

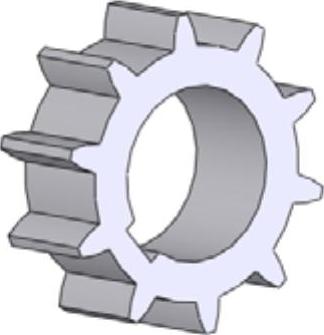

图13-63 “齿修改”的配置效果
