在【系列零件设计表】对话框中,选择源为【自动生成】,单击【确定】,系统弹出如图13-27所示的【尺寸】对话框,在对话框中选择要配置的项目,按住Ctrl键可选择多项,也可不选择任何项目,创建空白设计表。对话框中的尺寸项目是模型上标注的尺寸,例如“D2@草图1”,是指草图1上的尺寸D2,尺寸的编号“D2”是在标注尺寸时系统自动生成的,如图13-28所示。

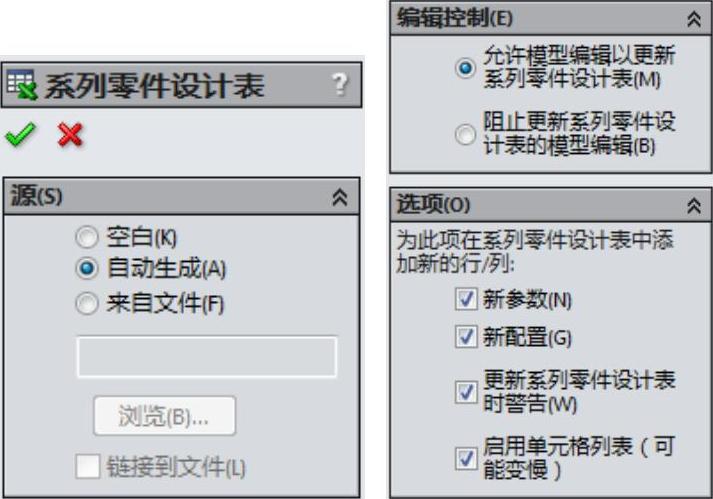

图13-26 【系列零件设计表】对话框

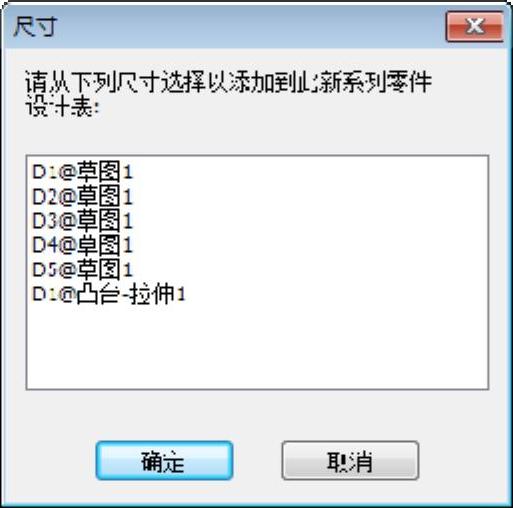

图13-27 选择配置尺寸参数

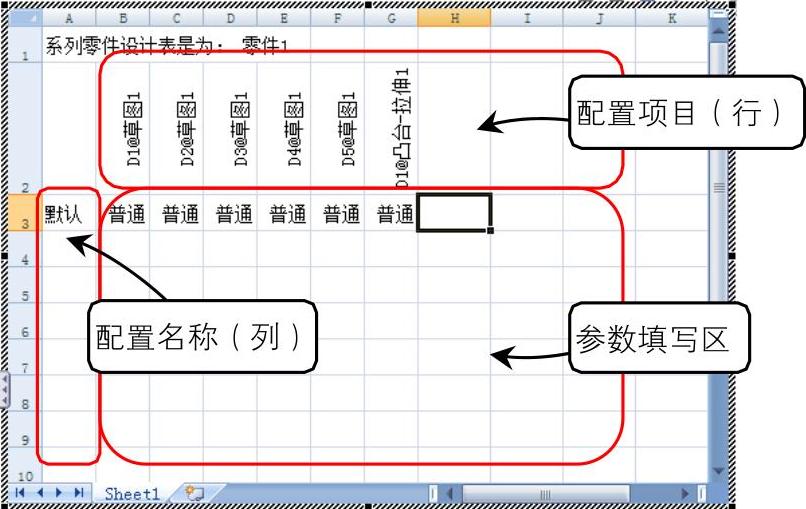

选择配置项目后,单击【确定】,在模型区生成设计表,如图13-29所示。同时SolidWorks软件界面变为Excel表格界面。
设计表中的第1行是说明文字,指明了当前设计表的应用对象。
设计表中第2行是配置项目,如图13-27所示对话框中选择的配置项目,在第2行并列排布。常用设计表的配置项目如下:
尺寸项目:格式为“尺寸@特征”或“尺寸@草图”,在@前显示的是尺寸编号,@后显示的是尺寸的位置,分为草图上的尺寸和特征的拉伸、旋转等尺寸。
颜色:格式为“$颜色”。颜色项目控制某个配置的颜色显示。
备注:格式为“$备注”。备注项目控制备注的显示内容。
状态:格式为“$状态@特征”,在@后显示的是特征的名称。状态项目控制某个配置的显示或压缩。
零件号:格式为“$零件号”。零件号控制在装配体中,该配置零件对应的序号。

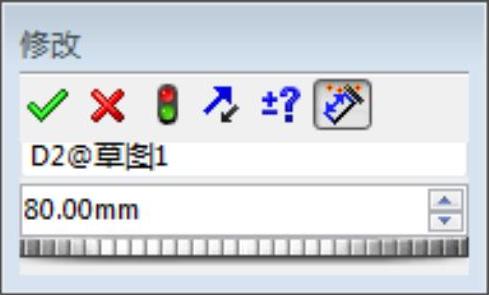

图13-28 尺寸的名称
(www.daowen.com)
图13-29 生成的设计表
设计表中的第3行以及往下的各行,每一行代表一种配置,每个单元格对应一种配置参数。单击选中单元格,根据配置项目不同,单元格输入的内容也就不同。

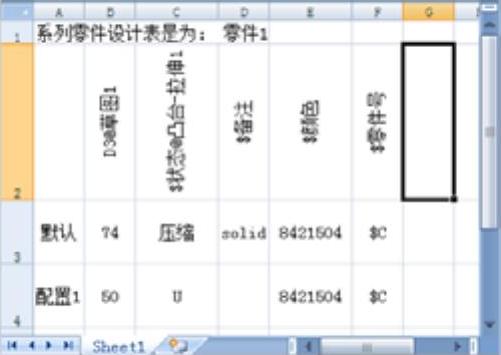

尺寸项目:尺寸输入的参数是数值,如图13-30所示。
颜色:颜色的输入项为颜色编号,每种颜色都有对应的编号,如图13-30所示。
备注:用户自行输入文字或数字,如图13-30所示。

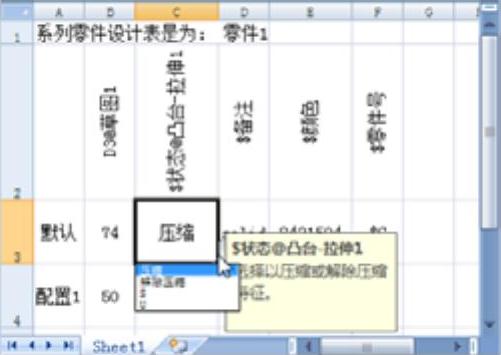

状态:单元格提供状态选项,如图13-31所示。

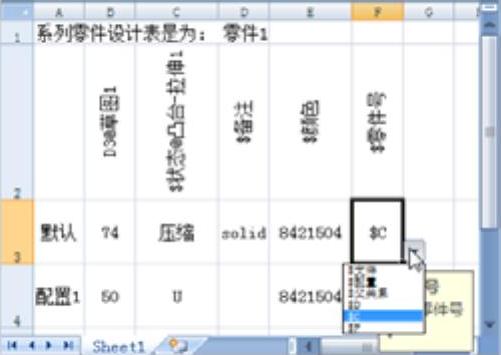

零件号:单元格提供零件号选项,如图13-32所示。
图13-30 设计表参数的输入
图13-31 状态参数的选择
图13-32 零件号的选择
在表格以外的区域单击,即可退出表格编辑模式。在配置管理器中显示设计表格,如图13-33所示。
