除了在配置管理器中添加配置，还可以在FeatureManager（特征管理）设计树中直接选择特征（或草图），为其添加配置。

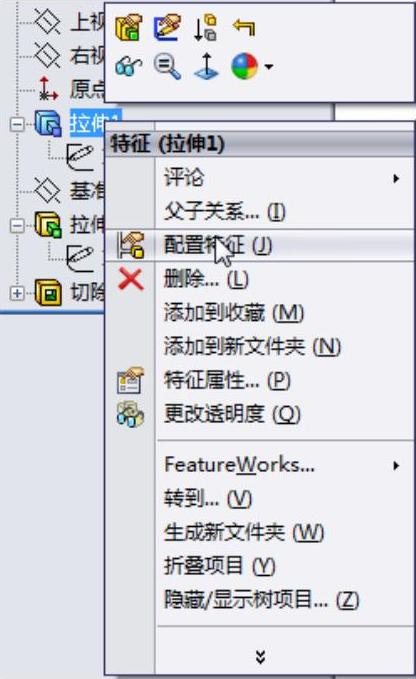

在特征管理设计树中，选中某个特征（或草图、材料），然后单击右键，在弹出菜单中选择【配置特征】命令，如图13-7所示。弹出【修改配置】对话框，如图13-8所示。
图13-7 【配置特征】命令

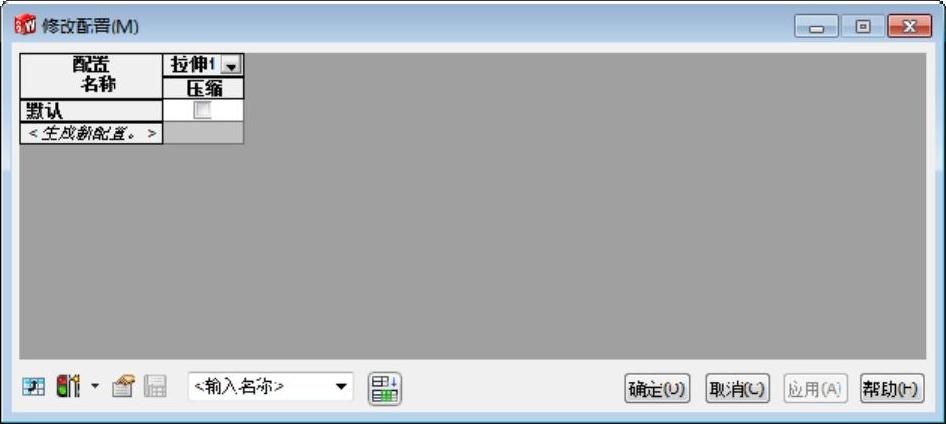

图13-8 【修改配置】对话框
单击【生成新配置】单元格，该单元格被激活，然后输入新配置的名称，如图13-9所示。单击激活黑色单元格，新配置行生成，同时表格自动生成下一行，可继续添加配置，如图13-10所示。
配置项目中提供了“压缩”项目，勾选该项，对应的配置会变为压缩状态。单击特征旁边的展开箭头，弹出可供选择的配置项目，如图13-11所示。该尺寸D1是控制“拉伸1”深度的尺寸，勾选该项，然后在表格外单击，表格中增加一个配置项目，如图13-12所示，编辑某个配置对应的尺寸参数，即修改该配置。

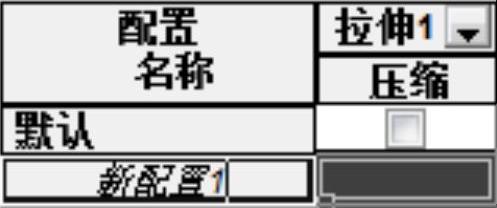

图13-9 输入配置名称

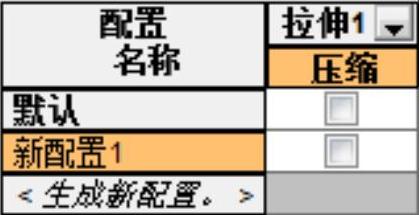

图13-10 生成的配置行

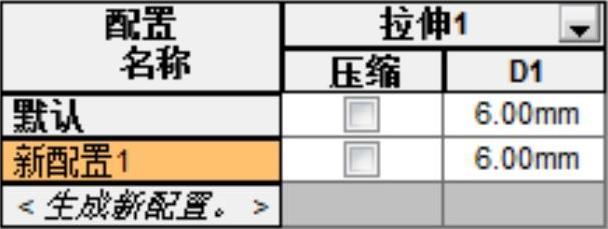

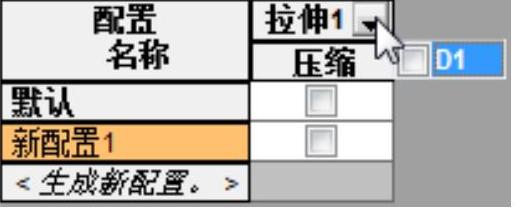

图13-11 尺寸配置项目
配置名称中加粗的配置是当前显示的配置，如果要显示其他配置，选择配置名称所在单元格，然后单击右键，弹出菜单如图13-13所示，选择【切换到配置】命令，激活和显示该配置。
图13-12 新的配置项目

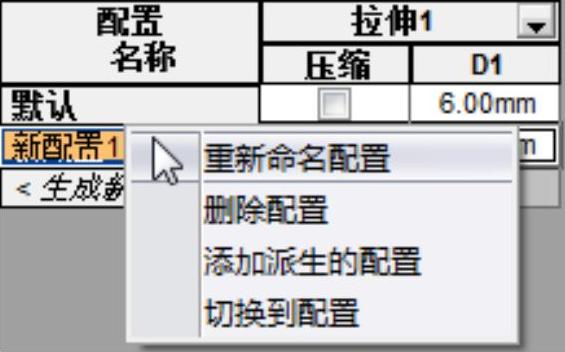

图13-13 右键弹出菜单
【课堂举例13-1】创建螺栓的配置

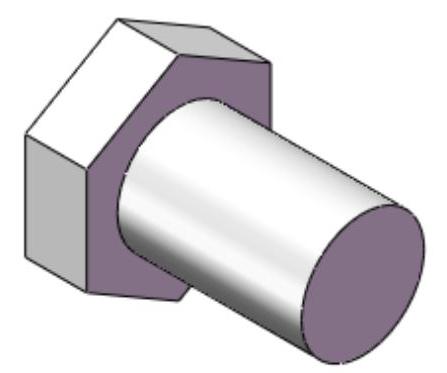

01打开素材库“第13章/13-1六角头螺柱.sldprt”文件，零件如图13-14所示，该零件只有一个默认配置。
02展开

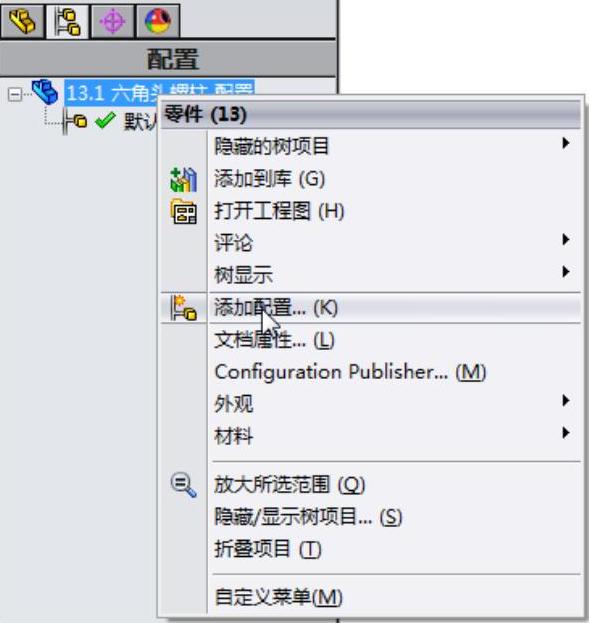

ConfigurationManager选项卡，在配置列表中，单击选中“六角头螺柱配置”项目，然后单击右键，弹出菜单如图13-15所示。选择
【添加配置】命令，弹出【添加配置】对话框。

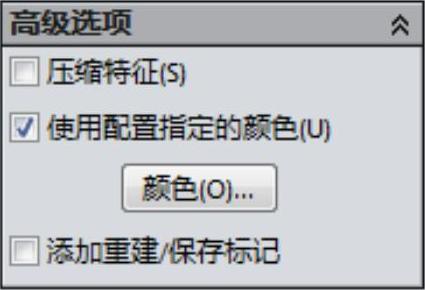

03在【配置属性】选项组输入配置名称为“M16配置”，对话框如图13-16所示。在【高级选项】选项组，勾选【使用配置指定颜色】，对话框如图13-17所示，设置此配置的颜色为蓝色。单击对话框上【确定】
，创建该配置。

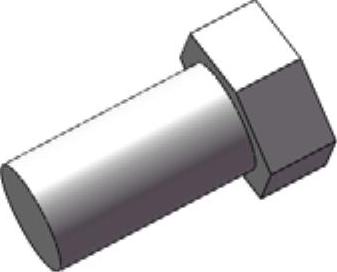

图13-14 六角头螺柱模型
(www.daowen.com)
图13-15 选择添加配置

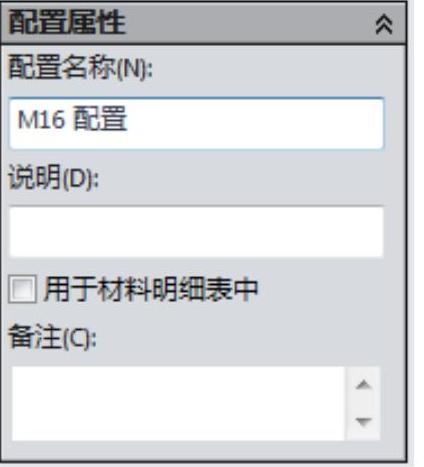

图13-16 配置名称
04在配置管理器中，新建的配置自动转为当前显示，如图13-18所示。模型的颜色显示为配置指定的颜色。

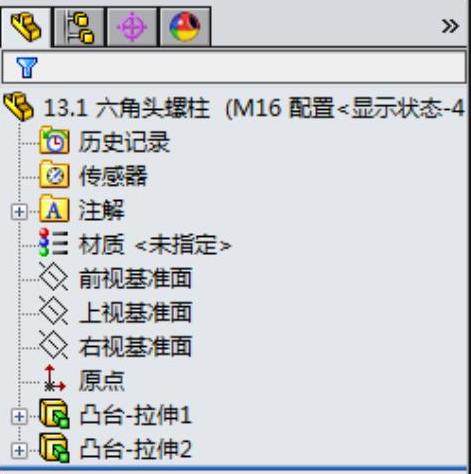

05转到特征管理设计树，在零件标题后显示了零件当前的配置，如图13-19所示。修改两个拉伸特征的草图，修改“草图1”如图13-20所示，修改“草图2”如图13-21所示。注意在修改尺寸对话框中，选择应用范围为【此配置】，如图13-22所示，避免其他的配置受影响。
图13-17 配置高级选项

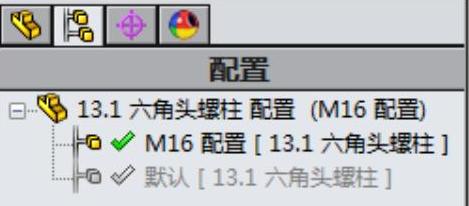

图13-18 生成的新配置
图13-19 特征管理设计树

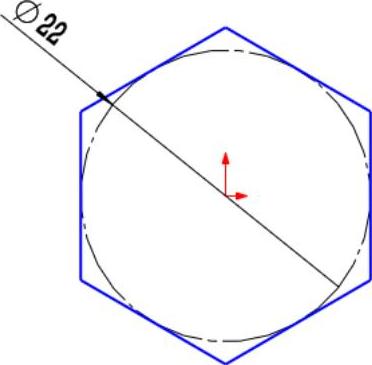

图13-20 新配置的六边形草图

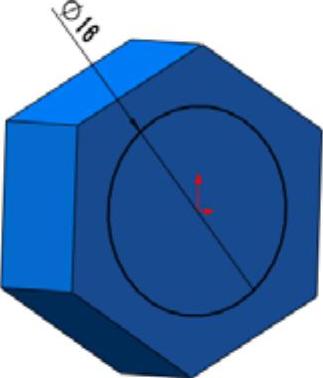

图13-21 新配置的圆草图

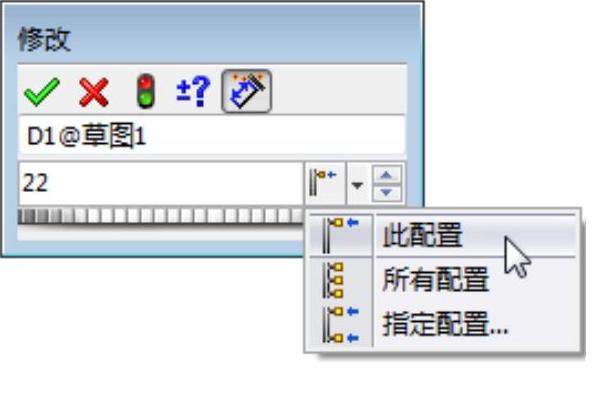

图13-22 选择尺寸应用范围
06草图修改后，螺柱的尺寸更改。然后为螺柱添加倒角和圆角特征，如图13-23所示。
07转到

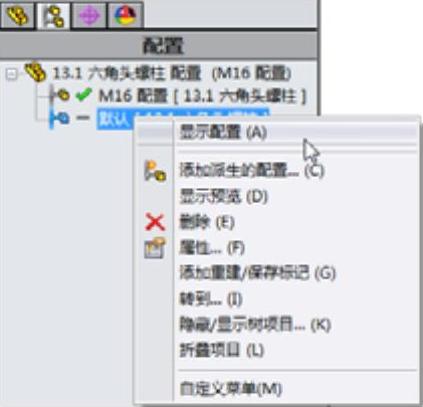

ConfigurationManager选项卡，单击选择灰选的“默认”配置，然后单击右键，弹出菜单如图13-24所示。选择【显示配置】命令，模型恢复到“默认”配置，如图13-25所示。

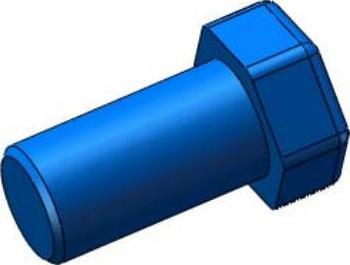

图13-23 新配置的零件
图13-24 显示配置的菜单命令
图13-25 默认的配置
