SolidWorks2014中文版教程:快速生成爆炸动画

01在装配体文件中将曲柄摇杆机构做成爆炸视图,如图10-37所示。

02单击【特征】工具栏上的978-7-111-47083-0-Chapter10-149.jpg【新建运动算例】按钮,或者选择菜单栏中的【插入】|【新建运动算例】命令,则在绘图区下方出现时间栏,同时窗体标签栏中将出现新的运动算例标签978-7-111-47083-0-Chapter10-150.jpg,切换到【运动算例2】选项卡

03单击【SolidWorks运动算例】工具栏中的978-7-111-47083-0-Chapter10-151.jpg动画向导】按钮,系统弹出【选择动画类型】对话框,选中【解除爆炸】单选按钮,如图10-38所示。


图10-37 爆炸视图

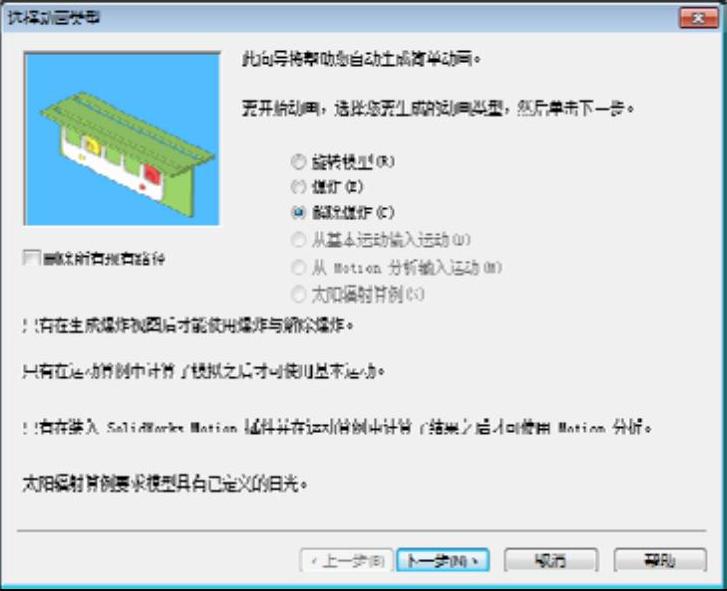

图10-38 【选择动画类型】对话框

04单击【下一步】按钮,弹出【动画控制选项】对话框,如图10-39所示。

05在【动画控制选项】对话框中的【时间长度文本框中输入5,在【开始时间】文本框中输入0,单击【完成】按钮,实现了解除爆炸动画的设定。

06单击【SolidWorks运动算例】工具栏上的978-7-111-47083-0-Chapter10-154.jpg【播放】按钮,观看解除爆炸动画效果。解除爆炸结果如图10-40所示。

07继续单击【SolidWorks运动算例】工具栏中的978-7-111-47083-0-Chapter10-155.jpg【动画向导】按钮,系统弹出【选择动画类型】对话框,选中【爆炸】单选按钮,如图10-41所示。(www.daowen.com)

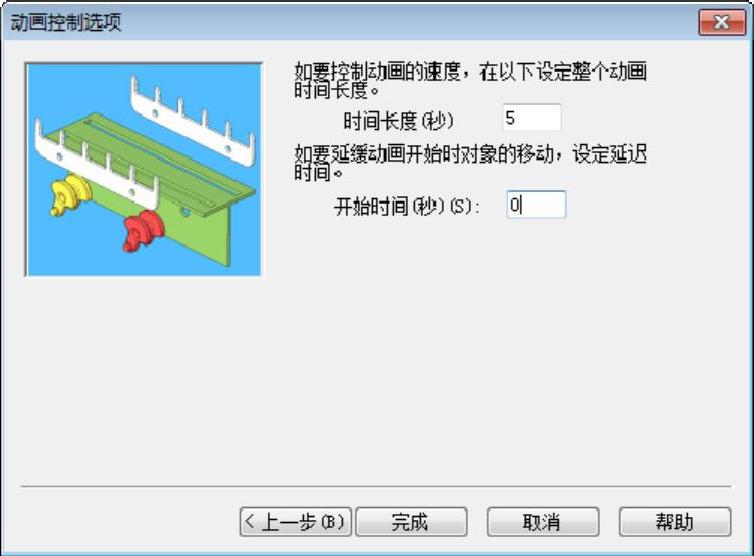

图10-39 【动画控制选项】对话框

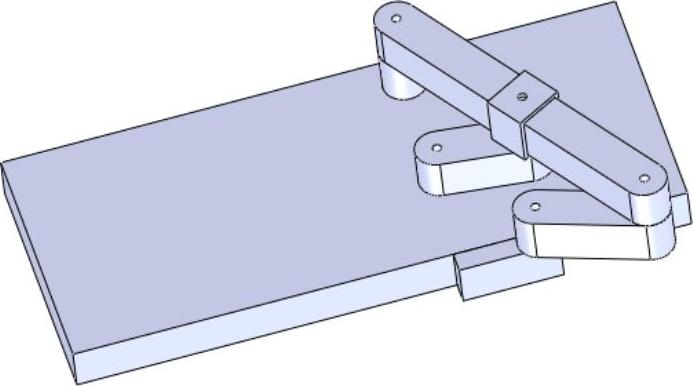

图10-40 解除爆炸结果

08单击【下一步】按钮,弹出【动画控制选项】对话框,如图10-42所示。

09在【动画控制选项】对话框中的【时间长度】文本框中输入5,在【开始时间】文本框中输入5,单击【完成】按钮,实现了爆炸动画的设定。单击【SolidWorks运动算例】工具栏上的978-7-111-47083-0-Chapter10-158.jpg【播放】按钮,观看爆炸动画效果。

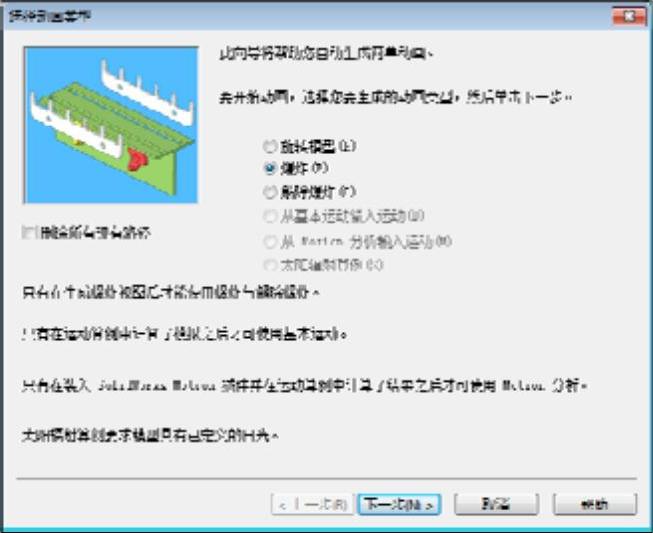

图10-41 【选择动画类型】对话框

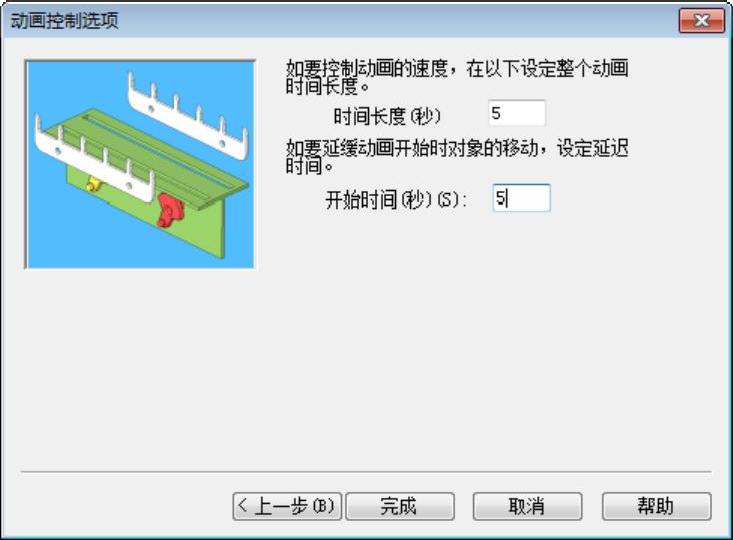

图10-42 【动画控制选项】对话框
