引力是模拟沿某一方向的万有引力,在零部件自由度之内逼真地移动零部件。引力的使用有以下规则:
可以在每个装配体中定义一个引力模拟成分。
所以零部件无论其质量如何都在引力效果下以相同速度移动。
由于马达的运动优先于引力的运动,如果一个马达将零件向左移动并有一个引力将零部件向右移动,零部件将向左移动,无任何向右的拉力。
如果使用数字选项,可以使用物理模拟的结果自动设置装配体中每个零件的载荷和边界条件,从而进行SimulationXpress分析。
单击【模拟】工具栏中的【引力】按钮,系统弹出【引力】对话框,如图10-15所示。
在【引力】对话框中,各选项的含义如下:
引力参数:选择线性边线、平面、基准面或者基准轴作为引力的方向参考。如果选择基准面或者平面,方向参考与所选实体正交。
反向:改变引力方向。(www.daowen.com)
数字:单击此按钮,输入【数字引力值】数值。
【课堂举例10-3】生成引力
01单击【模拟】工具栏中的【引力】按钮,系统弹出【引力】对话框。
02根据需要设置引力的参数,单击【确定】按钮,一个【引力】图标被添加到【特征管理器设计树】中,如图10-16所示。

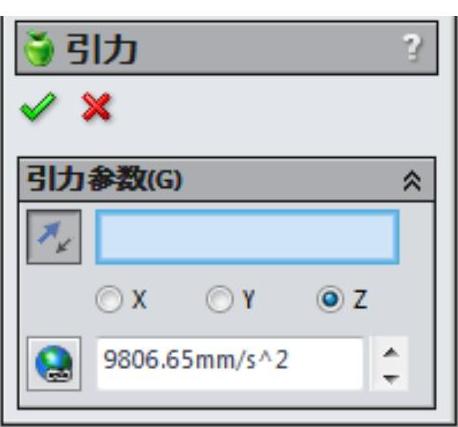

图10-15 【引力】对话框

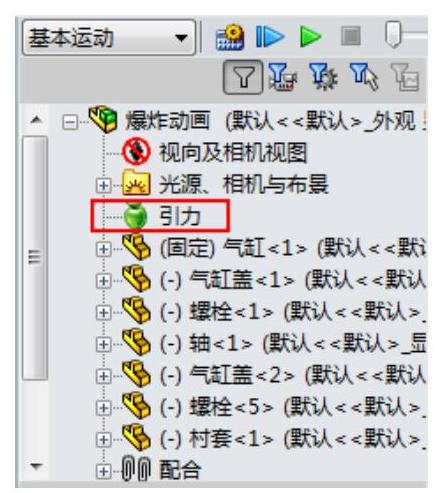

图10-16 【引力】图标
