在装配图中需列出装配零件的各种明细，常包括项目号、名称、材料、数量等内容，俗称BOM表（明细栏）。

单击菜单栏中的【工具】｜【选项】命令，单击【文件属性】选项卡中的【表格】｜【材料明细表】选项，如图9-152所示，可以设定其字体、字体样式和高度。

在工程图文件中，单击菜单栏中的【插入】｜【表格】｜【材料明细表】命令，选择一工程视图来指定模型，系统弹出【材料明细表】对话框，如图9-153所示。

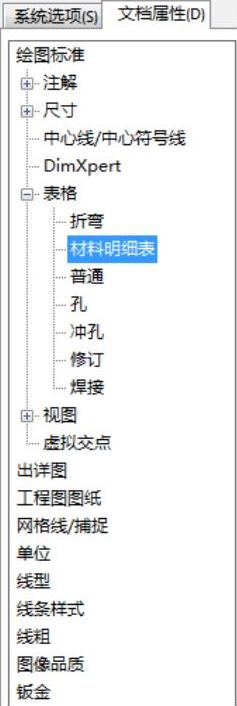

图9-152 文档属性-材料明细表

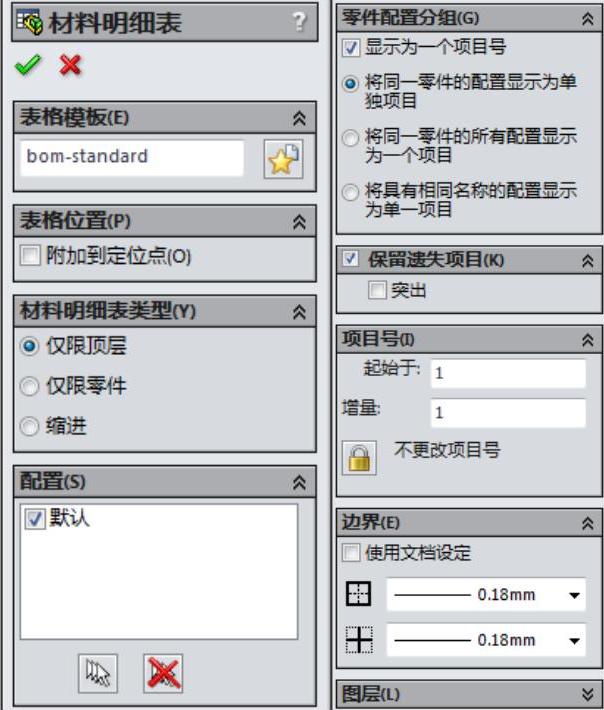

图9-153 【材料明细表】对话框

在【材料明细表】对话框中，各选项的含义介绍如下：

【表格模板】选项组

单击（为材料明细表打开表格模板）按钮来选择标准或自定义模板，此选项只在插入表格过程中才可以使用。

【表格位置】选项组

将指定的边角附加到表定位点。

【材料明细表类型】选项组

仅限顶层：列举零件和子装配体，但非子装配体零部件。

仅限零件：不列举子装配体，列举子装配体零部件为单独项目。

缩进：列举子装配体，将子装配体零部件缩进在其子装配体中。

【配置】选项组

在材料明细表中为所有所选配置列举数量。

【零件配置分组】选项组(www.daowen.com)

显示为一个项目号：在不同顶层装配体配置中为零部件不同的配置使用同一项目号。每个独特零部件配置只可在材料明细表的装配体配置之一中出现。

将同一零件的配置显示为单独项目：如果零部件有多个配置，每个配置将列举在材料明细表中。

将同一零件的所有配置显示为一个项目：如果零部件有多个配置，零部件只列举在材料明细表的一行中。

将具有相同名称的配置显示为单一项目：如果一个以上零部件具有相同配置名称，它们将列举在材料明细表一行中。

【项目号】选项组

起始于：输入起始项目号。

不更改项目号：当在其他位置更改项目号时，选中此选项可阻止材料明细表项目号更新。

【边界】选项组

取消【使用文档设定】并单击框边界或网格边界从列表中选取对应的边界厚度。

【课堂举例9-26】添加材料明细表

01打开素材“第9章\9-26材料明细表\活塞泵装配.slddrw”文件。

02单击菜单栏中的【插入】｜【表格】｜【材料明细表】命令，选择一工程视图来指定模型，系统弹出【材料明细表】对话框。

03在对话框中设置表模板、表定位点、材料明细表类型。

04单击【确定】按钮，在图形区域中单击鼠标以确定表格位置，完成添加材料明细表，如图9-154所示。

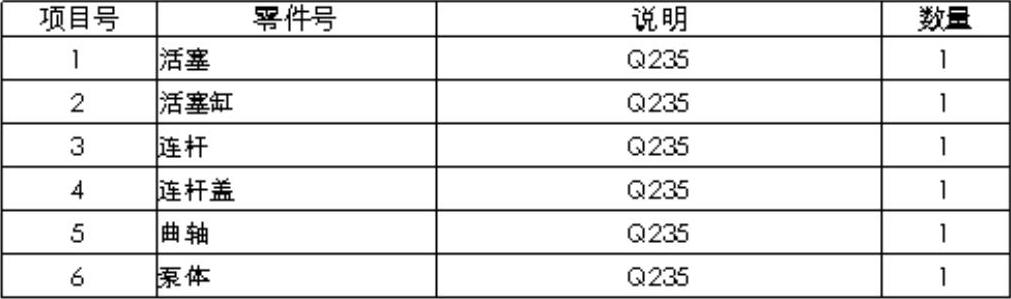

图9-154 生成的材料明细表

05双击材料明细表各单元格，可以修改其文字。用鼠标右键单击材料明细表，从快捷菜单中选择【插入】命令，可以插入行或列；选择【选择】命令，可选择行、列或表；选择【删除】命令，可删除行、列或表；选择【分割】命令，可以分割表，选择【合并】命令，可以合并表。
