零件序号用于装配体中，可以指定零件的数量，也可以在工程图与注释中使用，通常与BOM（明细表）表相关联。当工程图中没有材料明细表时，如果不插入材料明细表，系统则按默认序号，如果激活的图纸中没有材料明细表，但另一图纸中有，则将使用该材料明细表的序号。

1．手动标注零件序号

在工程图文件中，单击【注解】选项卡中的【零件序号】按钮，或者选择菜单栏中的【插入】｜【注解】｜【零件序号】命令，系统弹出【零件序号】对话框，如图9-145所示。

在【零件序号设定】选项组中可以对序号的样式、大小及零件序号文字进行设置。

【课堂举例9-24】标注零件序号

01打开素材库中的“第9章/9-24零件序号/风扇装配体.slddrw”文件，如图9-146所示。

02单击【注解】选项卡中的【零件序号】按钮，或者选择菜单栏中的【插入】｜【注解】｜【零件序号】命令，系统弹出【零件序号】对话框。

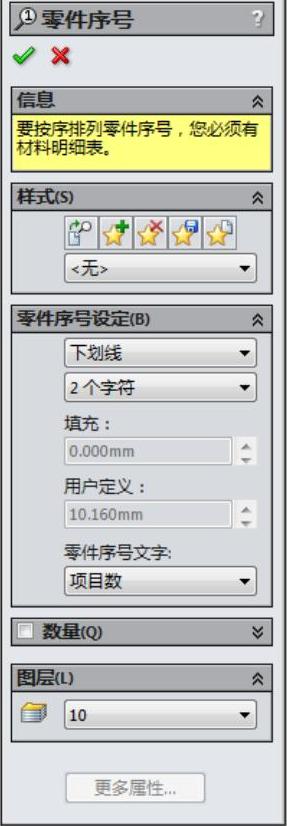

图9-145 【零件序号】对话框

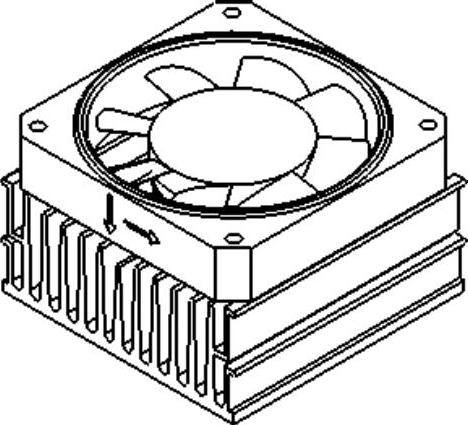

图9-146 素材文件

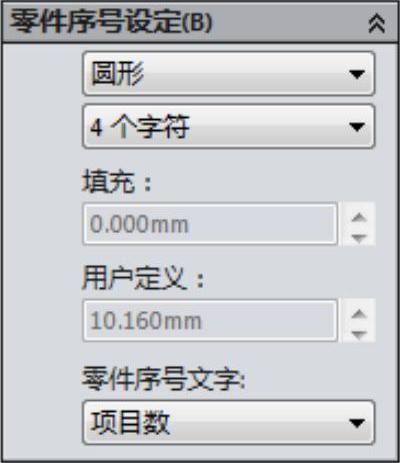

图9-147 参数设置

03在对话框中的【零件序号设定】选项组中设定如图9-147所示的参数，单击鼠标放置引线位置，再次单击鼠标放置序号位置，可以连续标注多个序号，单击对话框中的【确定】按钮，完成标注零件序号，如图9-148所示。

(www.daowen.com)

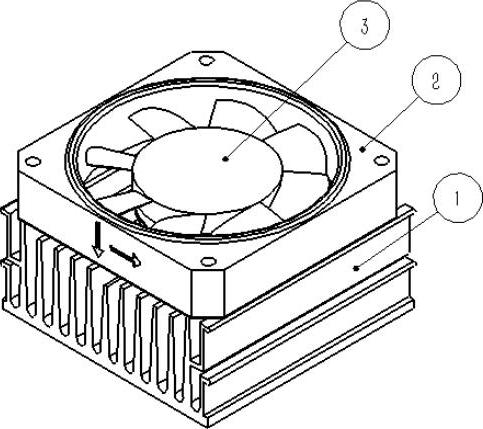

图9-148 生成零件序号

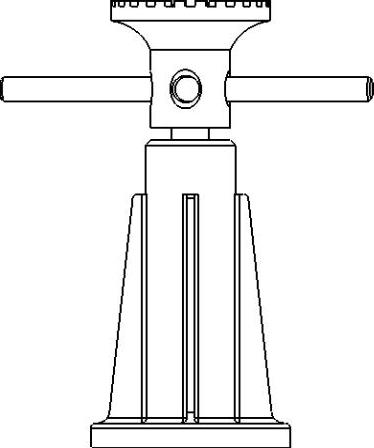

图9-149 “9.5.1自动零件序号”文件

2．自动零件序号

SolidWorks提供了一种更为高效的零件序号标注方式，即自动零件序号，标注自动零件序号之前，应设置序号的布局方式。

【课堂举例9-25】自动标注零件序号

01打开素材库中的“第9章/9-25自动零件序号/千斤顶装配体.slddrw”工程图文件，如图9-149所示。

02单击【注解】选项卡中的【自动零件序号】按钮，或者选择菜单栏中的【插入】｜【注解】｜【自动零件序号】命令，系统弹出【自动零件序号】对话框，如图9-150所示。

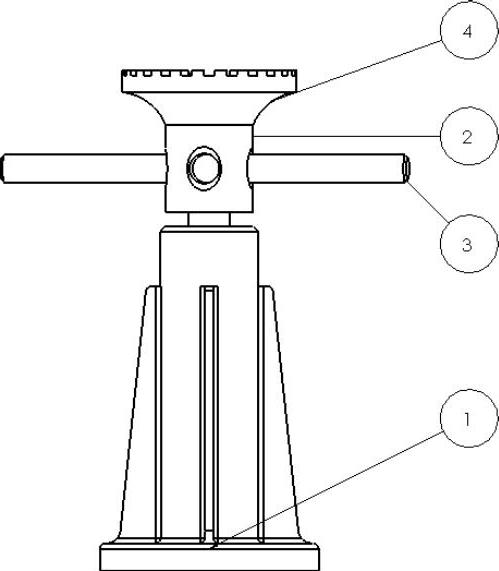

03设置零件序号布局以及零件序号样式，如图9-151所示，零件序号布局方式。

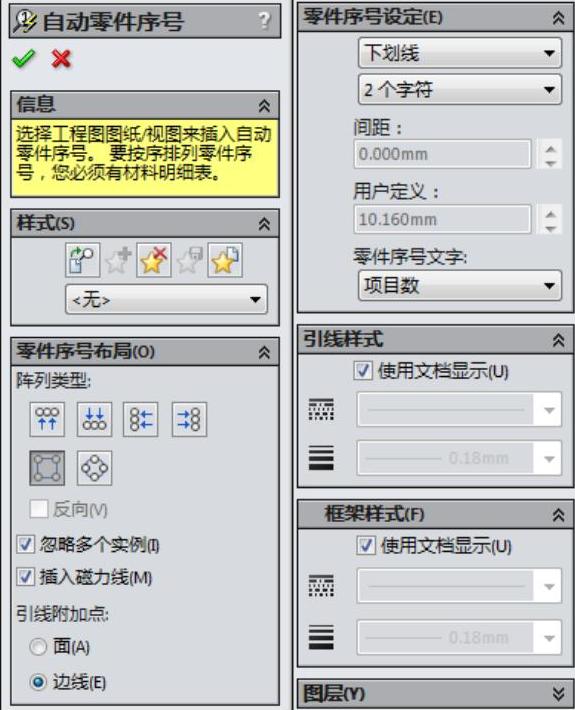

图9-150 【自动零件序号】对话框

图9-151 零件序号布局
