修订云是一种注释符号,用来突出图纸中的某一部分,可以配合文字注释,用于审阅者对图纸的评判。

单击【注解】选项卡上【修订云】按钮978-7-111-47083-0-Chapter09-415.jpg,或从菜单栏选择【插入】│【注解】│【修订】命令,系统弹出【修订云】对话框,如图9-141所示。对话框中,各选项的含义如下:

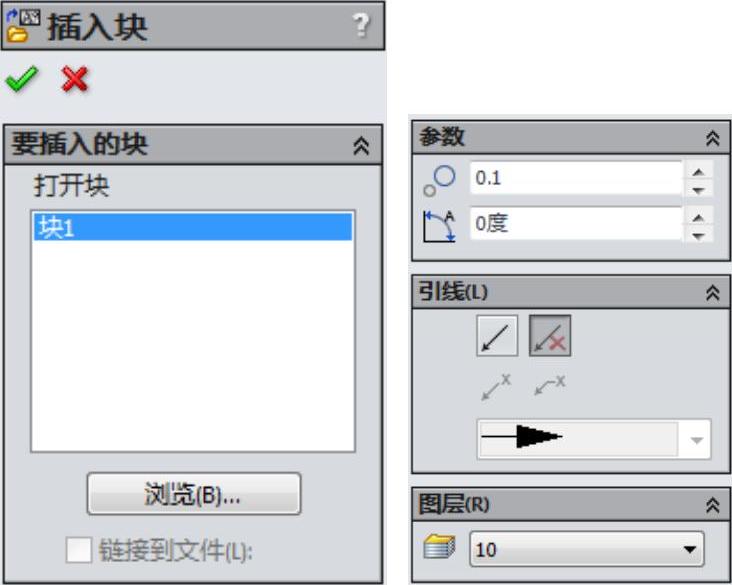

图9-140 【插入块】对话框

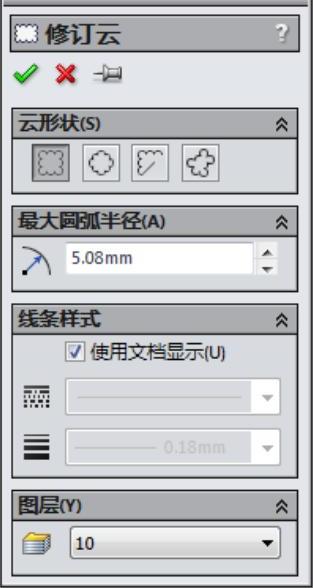

图9-141 【修订云】对话框

978-7-111-47083-0-Chapter09-418.jpg云形状:设置修订云的轮廓形状。

978-7-111-47083-0-Chapter09-419.jpg最大圆弧半径:由于修订云是由多段圆弧构成的,设置最大圆弧半径,即控制了轮廓的细腻程度。

978-7-111-47083-0-Chapter09-420.jpg线条样式:跟其他的线条一样,修订云的线条也可以设置线型、线粗。

978-7-111-47083-0-Chapter09-421.jpg图层:将修订云定义到某个图层。

【课堂举例9-23】插入修订云(www.daowen.com)

01打开素材库“第9章/9-23修订云”文件,工程图如图9-142所示。

02单击【注解】选项卡上【修订云】按钮978-7-111-47083-0-Chapter09-422.jpg,系统弹出【修订云】对话框。在对话框中选择云形状为【椭圆】,设置最大圆弧半径为3mm,并修改线粗为0.25,对话框如图9-143所示。

03指针移动到键槽中心,单击确定椭圆形的中心,然后拖动指针,改变椭圆的大小,在大小合适时单击,完成修订云线,如图9-144所示。

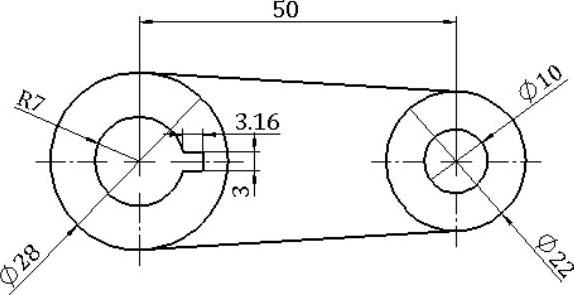

图9-142 工程图素材

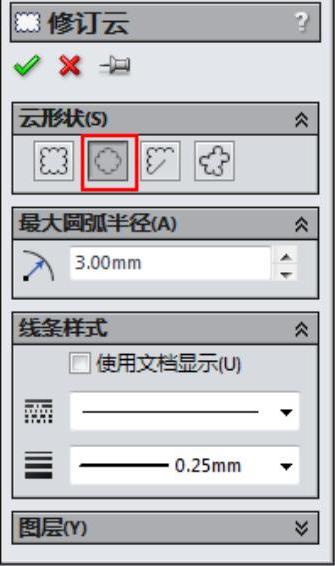

图9-143 设置参数

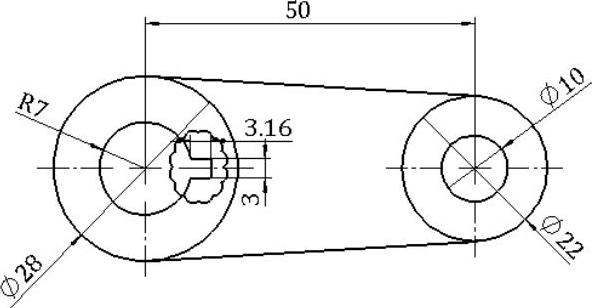

图9-144 生成的修订云
