SolidWorks工程图中的孔一般不使用直径标注，而是使用专门的孔标注工具，这样标注的结果中自动包含了孔的数量和深度信息。

1．添加孔标注

在工程图中可以添加孔标注。如果模型中的尺寸发生改变，标注将自动更新。如果线性或者圆周阵列中的孔在异型孔向导中生成，则实例数包含在孔标注中。当孔使用异型孔向导生成时，孔标注将使用异型孔向导信息。

【课堂举例9-18】添加孔标注

01打开素材库中的“第9章/9-18孔标注.slddrw”文件，如图9-119所示。

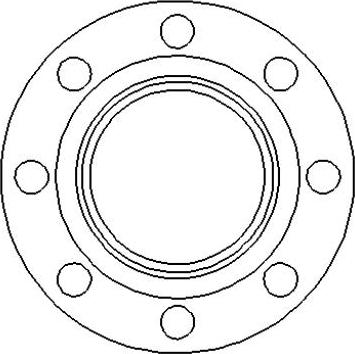

图9-117 素材文件

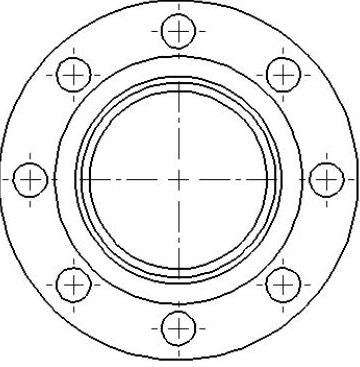

图9-118 添加中心符号线

图9-119 “孔标注”文件

02单击【注解】选项卡中的【孔标注】按钮，或者选择菜单栏中的【插入】｜【注解】｜【孔标注】命令。

03单击孔的边线，再在合适的位置单击以放置孔标注，系统弹出【尺寸】对话框，如图9-120所示。(www.daowen.com)

04根据需要，在【尺寸】对话框中编辑标注，可以指定精度、选择箭头样式、添加文字等，但需要保留孔大小和类型的尺寸或者符号。

05单击【确定】按钮，完成添加孔标注，如图9-121所示。

2．编辑孔标注

在工程图中添加孔标注之后，如果模型中的孔尺寸发生改变，孔标注符号将自动更新。

单击需要修改的孔标注，系统弹出【尺寸】对话框，利用对话框中的【标注尺寸文字】选项组可以修改标注内容。

如果需要添加孔标注公差，则单击需要修改的孔标注，弹出【尺寸】对话框，在【公差/精度】选项组中，设置【公差类型】以及【最大变化】及【最小变化】数值，单击【确定】按钮，完成添加孔标注公差，如图9-122所示。

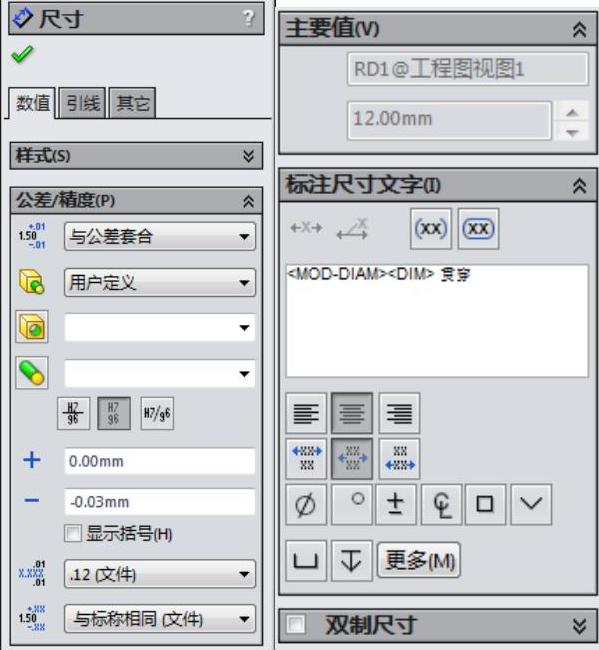

图9-120 【尺寸】对话框

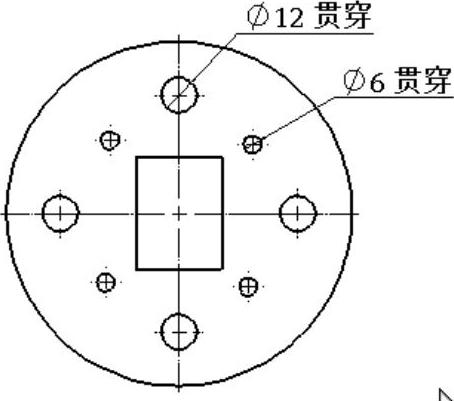

图9-121 添加孔标注

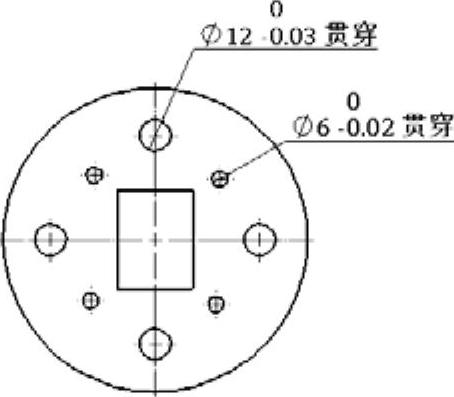

图9-122 添加孔标注公差
