剖面视图是通过一条剖切线切割父视图而生成,属于派生视图,可以显示模型内部的形状和尺寸。剖面视图可以是剖切面或者用阶梯剖切线定义的等距剖面视图,并可以生成半剖视图。
在之前版本的SolidWorks中,生成剖面视图前必须先在工程视图中绘制出剖切路径草图。从SolidWorks 2013开始,软件提供了新的剖面视图界面,使用户不必自行绘制剖切线草图,而直接在【剖面视图】对话框中选择剖切样式。
单击【视图布局】选项卡中的【剖面视图】按钮,或者选择菜单栏中的【插入】|【工程视图】|【剖面视图】命令,系统弹出【剖面视图辅助】对话框,如图9-41所示。
左侧为选择【剖面视图】选项卡的对话框,在【切割线】选项组选择剖切线的方向。
右侧为选择【半剖面】选项卡的对话框,在【半剖面】选项组选择剖面的方向。

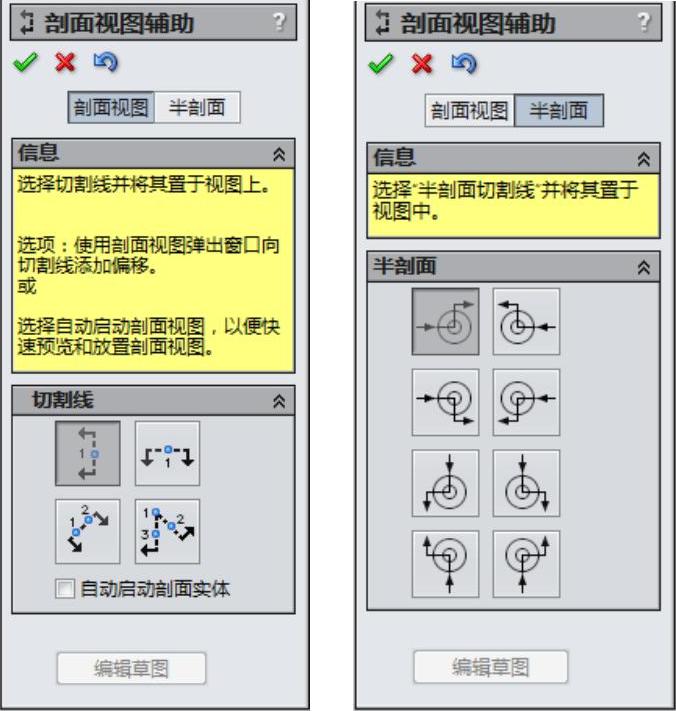

图9-41 【剖面视图辅助】对话框
在图纸区移动剖切线的预览,在某一位置单击,弹出剖切线编辑工具栏,如图9-42所示,单击工具栏上【确定】按钮,生成此位置的剖面视图,同时弹出【剖面视图A-A(根据生成的剖面视图,按字母顺序排序】对话框,如图9-43所示。
在【剖面视图A-A】对话框中,各选项的含义如下:
图9-42 剖切线编辑工具

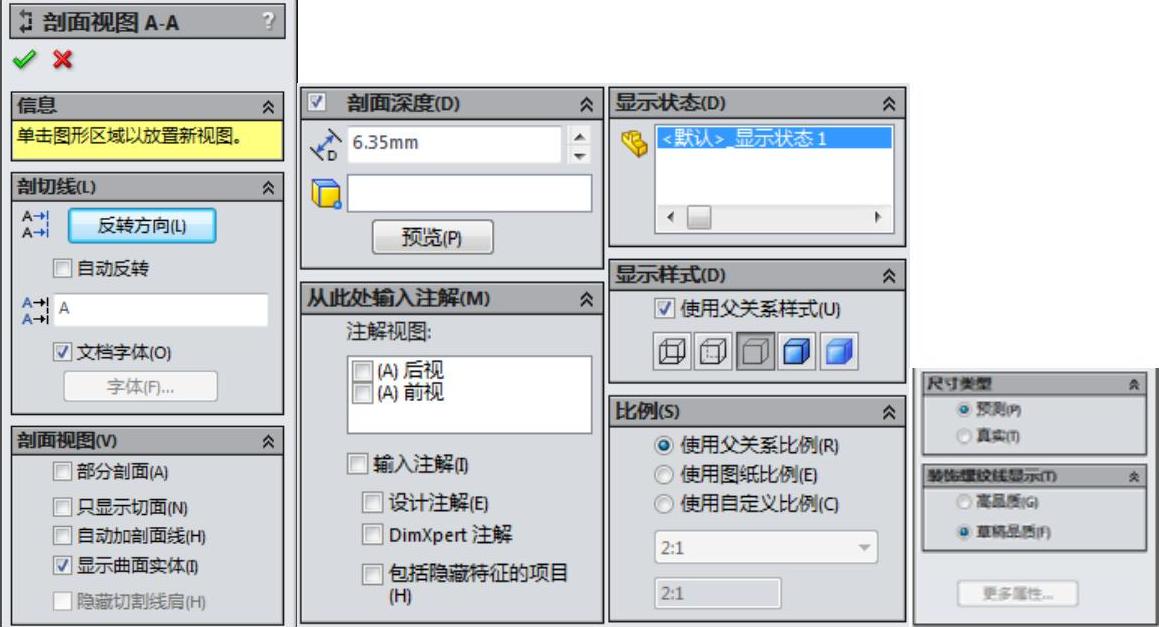

图9-43 【剖面视图A-A】对话框
【剖切线】选项组
反转方向:反转剖切的方向。
标号:编辑与剖切线或者剖面视图相关的字母。
字体:如果剖切线标号选择文件字体以外的字体,取消选择【文档字体】选项,然后单击字体按钮,可以为剖切线或者剖面视图的注释文字选择字体。
【剖面视图】选项组
部分剖面:当剖切线没有完全切透视图中模型的边框线时,需勾选此项,以生成部分的剖视图,如图9-44所示。
只显示切面:只有被剖切线切除的曲面出现在剖面视图中,剖面视图的显示模式如图9-45所示。
自动加剖面线:选择此选项,系统可以自动添加必要的剖面线。

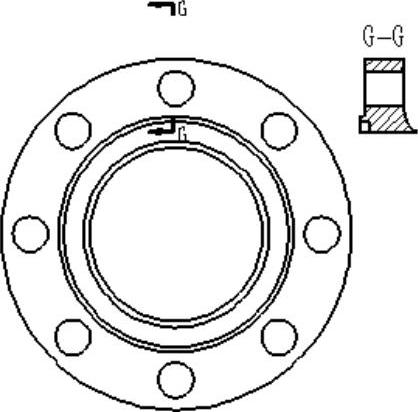

图9-44 部分剖面

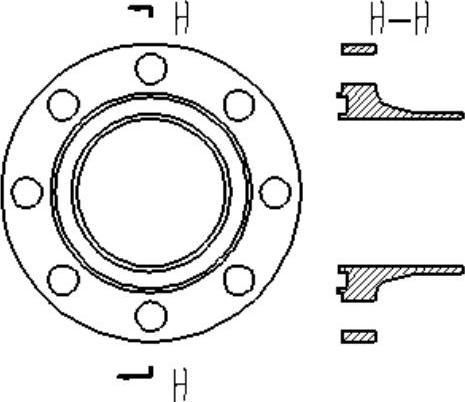

图9-45 只显示切面
【课堂举例9-8】生成剖面视图(www.daowen.com)
01打开素材库中的“第9章/9-8剖面视图.slddrw”文件,如图9-46所示。
02单击【视图布局】选项卡中的【剖面视图】按钮,弹出【剖面视图】对话框,在【切割线】类型中选择【竖直】剖切。
03在视图中移动指针,捕捉到与圆心重合的位置放置剖切线,如图9-47所示。弹出剖切编辑工具栏,单击【确定】,生成剖面视图。
04拖动指针,移动剖面视图到合适的位置,如图9-48所示。

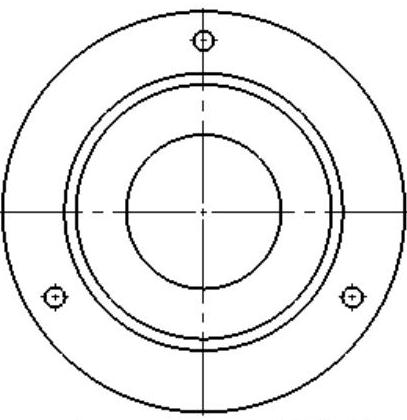

图9-46 素材文件

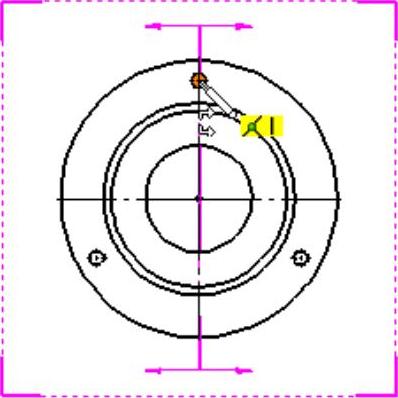

图9-47 放置剖切线
图9-48 生成剖面视图
提示:双击剖切线,可以反转剖切方向。
旋转剖视图
旋转剖视图可以用来表达具有回转轴的零件模型内部形状。
【课堂举例9-9】生成旋转剖视图
01打开素材库中的“第9章/9-8剖面视图.slddrw”文件。
02单击【视图布局】选项卡中的【剖面视图】按钮,弹出【剖面视图】对话框,在【切割线】类型中选择【对齐】剖切。
03捕捉到大圆圆心放置转折点,如图9-49所示。捕捉到小圆圆心,单击对齐第一条剖切线,如图9-50所示。捕捉到小圆圆心,单击对齐第二条剖切线,如图9-51所示。

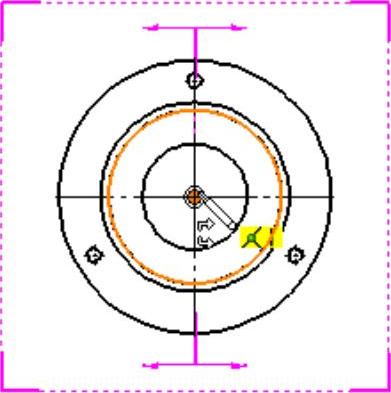

图9-49 确定转折点

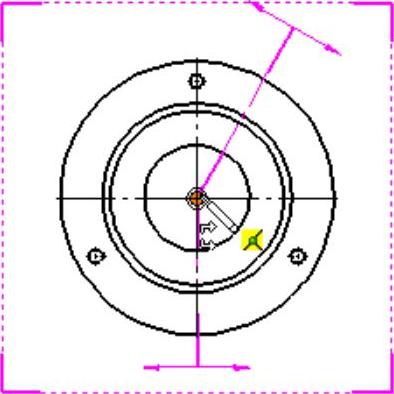

图9-50 确定第一条剖切线
图9-51 确定第二条剖切线
04弹出剖切线编辑工具条,单击工具条上的【确定】生成剖面视图,如图9-52所示。
