局部视图是一种派生视图，可以用来显示父视图的某一局部形状，通常采用放大比例显示。局部视图的父视图可以是正交视图、空间（等轴测）视图、剖面视图、裁剪视图、爆炸视图、爆炸装配体视图或者另一局部剖视图，但不能在透视图中生成模型的局部视图。

单击【视图布局】选项卡中的【局部视图】按钮，或者选择菜单栏中的【插入】｜【工程视图】｜【局部视图】命令，系统弹出【局部视图I（根据生成的局部视图，按罗马字母顺序排序）】对话框，如图9-34所示。

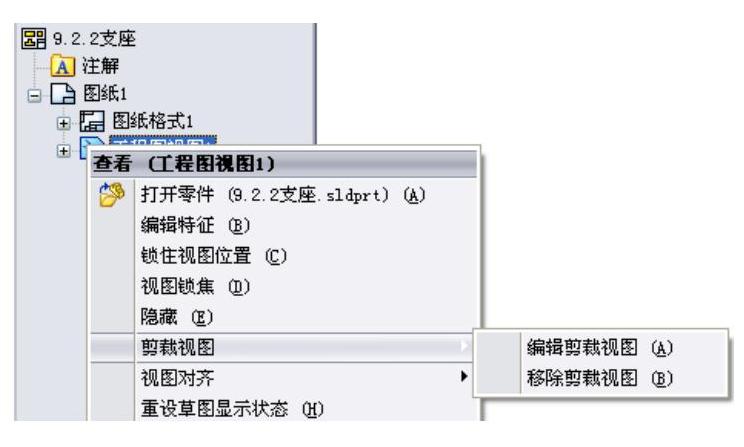

图9-33 快捷菜单

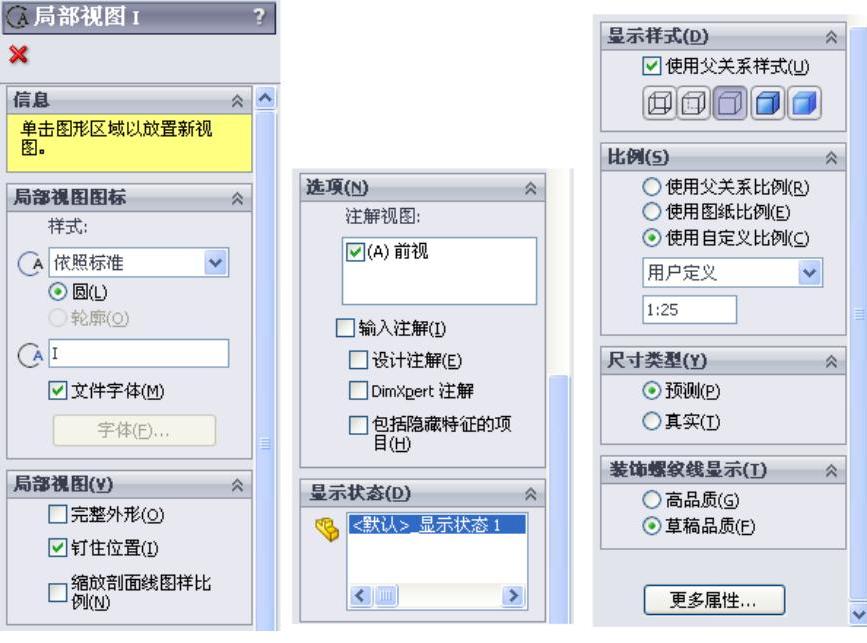

图9-34 【局部视图I】对话框

在【局部视图I】对话框中，各选项的含义如下：

【局部视图图标】选项组

样式：可以选择一种样式，如图9-35所示，也可以单击【轮廓】（必须在此之前已经绘制好一条封闭的轮廓曲线）或者【圆】单选按钮。各样式效果，如图9-36所示。

标号：编辑与局部视图相关的字母。

字体：如果要为局部视图标号选择文件字体以外的字体，取消选择【文件字体】选项，然后单击【字体】按钮。

【局部视图】选项组

完整外形：局部视图轮廓外形全部显示，如图9-37所示。

钉住位置：选择此复选框，可以阻止父视图比例更改时局部视图发生移动。

缩放剖面线图样比例：可以根据局部视图的比例缩放剖面线图样比例。

(www.daowen.com)

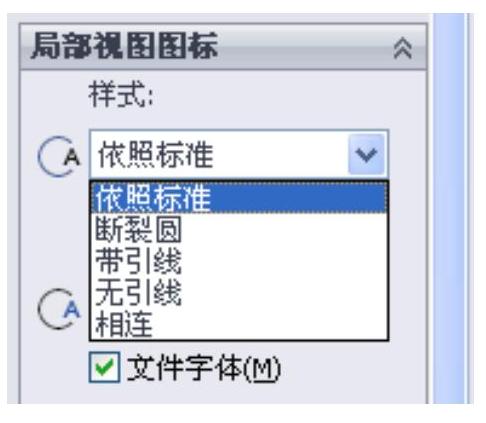

图9-35 【样式】选项

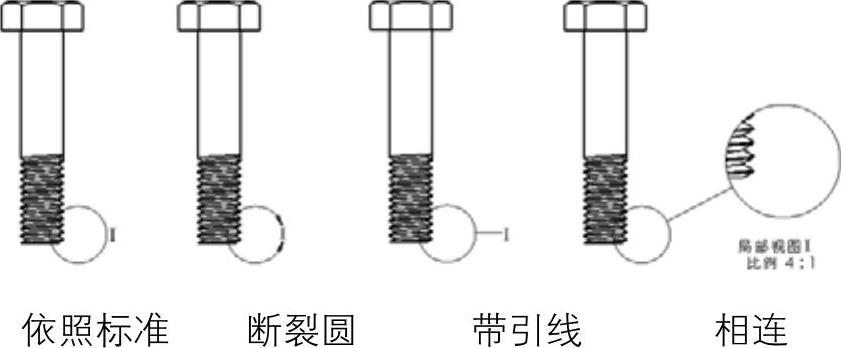

图9-36 不同样式的效果

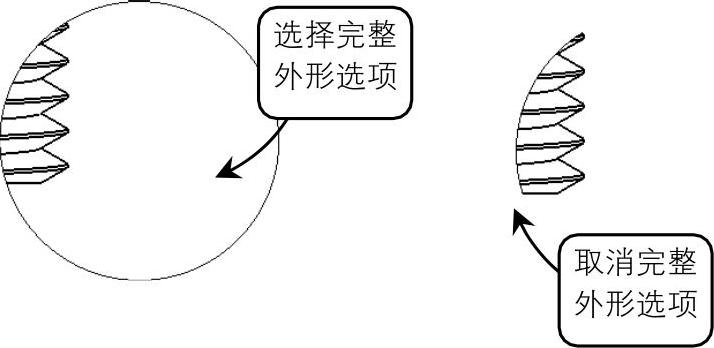

图9-37 【完整外形】选项

【课堂举例9-7】生成局部视图

01打开素材库中的“第9章/9-7局部视图.slddrw”文件，如图9-38所示。

02在需要放大的地方绘制一个封闭的轮廓，如图9-39所示。

03单击【视图布局】选项卡中的【局部视图】按钮，或者选择菜单栏中的【插入】｜【工程视图】｜【局部视图】命令，系统弹出【局部视图I】对话框，设置比例为1:50，移动鼠标至合适位置单击，以放置局部视图，单击对话框中的【确定】按钮，生成局部视图，如图9-40所示。

图9-38 素材文件

图9-39 绘制封闭轮廓

图9-40 生成局部视图
