投影视图是根据已有视图利用正交投影生成的视图。投影视图的投影方法是根据在【图纸属性】对话框中所设置的第一视角或者第三视角投影类型而定。

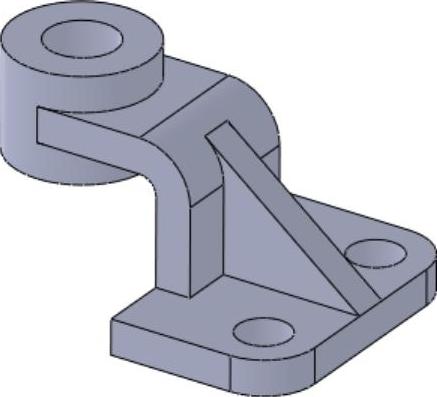

图9-16 支座零件

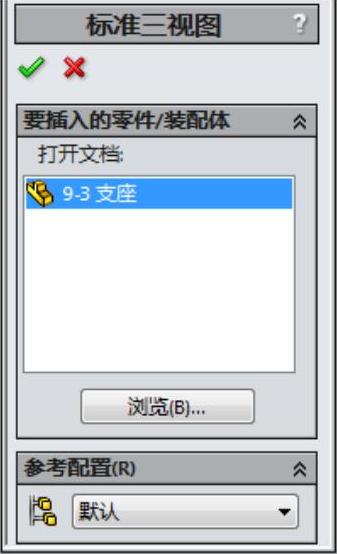

图9-17 【标准三视图】对话框

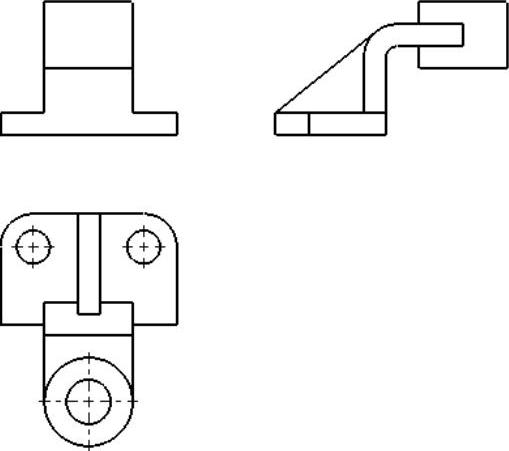

图9-18 支座的标准三视图
单击【视图布局】选项卡上的
【投影视图】按钮，或者选择菜单栏中的【插入】｜【工程视图】｜【投影视图】命令，系统弹出【投影视图】对话框，如图9-19所示。
此时光标指针呈
形状，在图纸中单击要投影的工程图，【投影视图】对话框如图9-20所示。

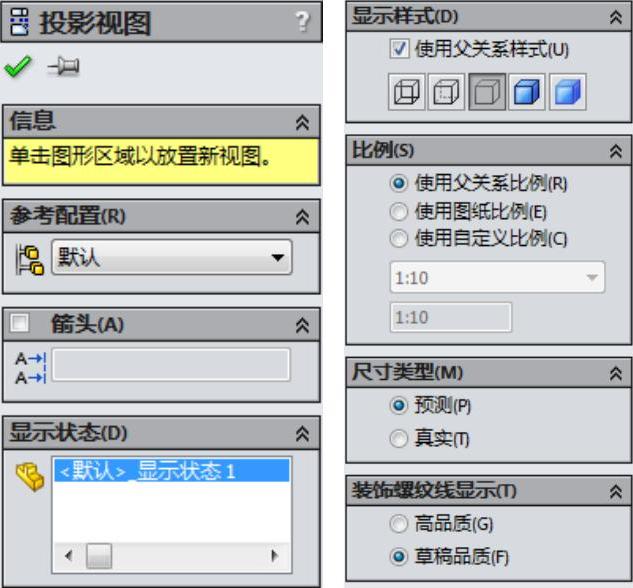

图9-19 【投影视图】对话框
图9-20 【投影视图】对话框
在【投影视图】对话框中，各选项的含义如下：
【箭头】选项组
标号：表示按相应父视图的投影方向得到的投影视图的名称。
【显示样式】选项组
使用父关系样式：取消选择此选项，可以选择与父视图不同的显示样式，显示样式包括
【线架图】、
【隐藏线可见】、
【消除隐藏线】、
【带边线上色】和
【上色】，各显示样式结果，如图9-21所示。

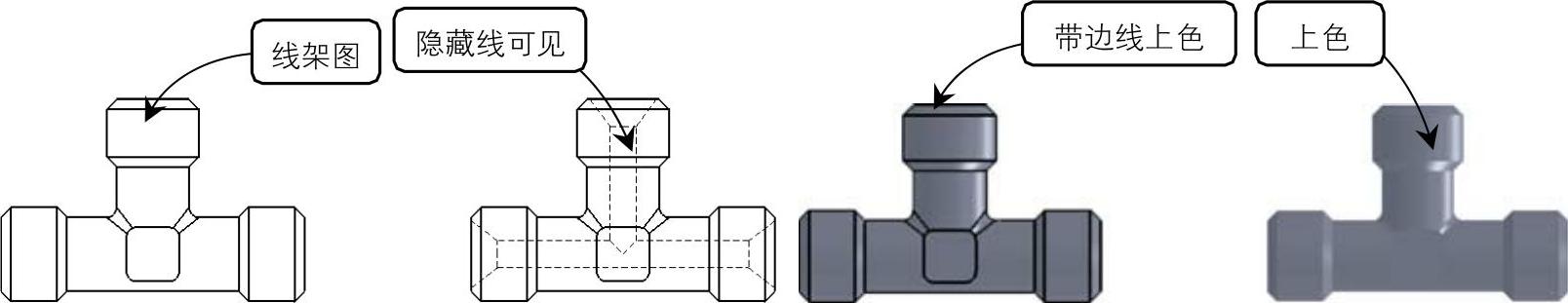

图9-21 不同样式的投影视图
【比例】选项组(www.daowen.com)
该选项组用于设置投影视图的比例。
使用父关系比例：可以应用为父视图所使用的相同比例。
使用图纸比例：可以应用为工程图图纸所使用的相同比例。
使用自定义比例：可以根据需要应用自定义的比例。
【尺寸类型】选项组
预测：图纸默认为模型的2D尺寸。
真实：精确模型尺寸值。
【装饰螺纹线显示】选项组
品质：显示装饰螺纹线中的精确线型字体及剪裁，如果装饰螺纹线只部分可见，选择【高品质】单选按钮，系统将只显示可见部分。
草稿品质：以更少细节显示装饰螺纹线，如果装饰螺纹线只部分可见，选择【草稿品质】单选按钮，系统将显示整个特征。
【课堂举例9-4】生成投影视图
01单击打开素材库中的“第9章/9-4投影视图.slddrw”文件，如图9-22所示。
02单击【视图布局】选项卡上的
【投影视图】按钮，或者选择菜单栏中的【插入】｜【工程视图】｜【投影视图】命令，系统弹出【投影视图】对话框，此时光标指针呈
形状，在图纸中单击要投影的工程图，这里选择主视图作为要投影的视图。
03系统根据鼠标指针在选定视图位置自动指定投影方向。此时可以从视图的任意方向生成投影视图。

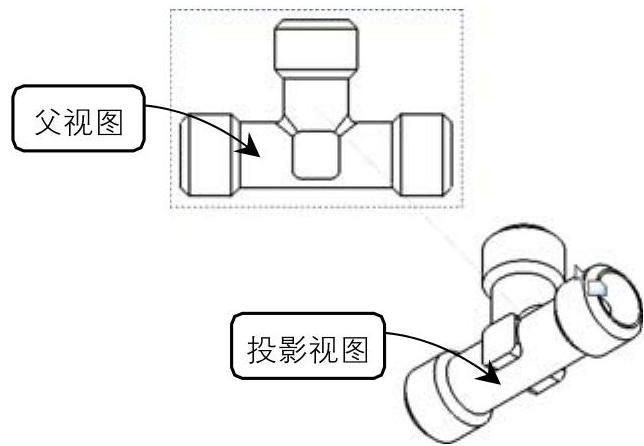

04按照需要的投影方向，将光标指针移动至所选视图的相应一侧，在适合位置处单击，生成投影视图，如图9-23所示。
注意：如果要对投影视图进行编辑，单击该视图，系统弹出【工程视图】对话框，在对话框中进行编辑。
图9-22 素材文件

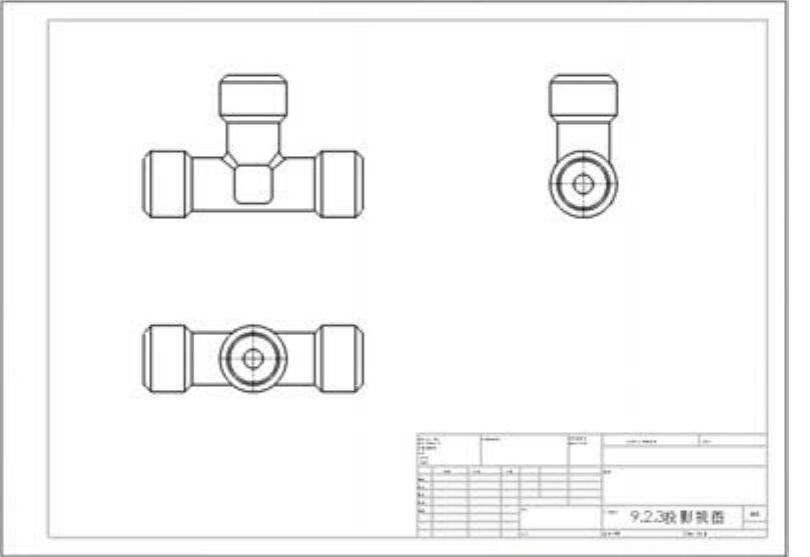

图9-23 投影视图
