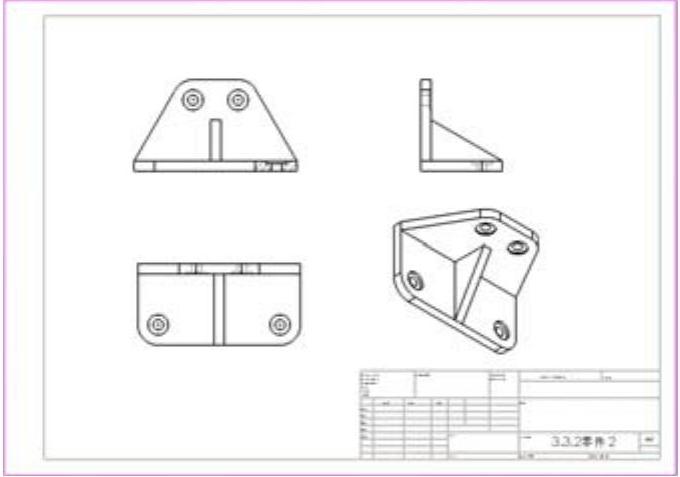

工程视图是指在图纸中生成的所有视图。在SolidWorks中,用户可以根据需要生成各种零件模型的表达视图,如投影视图、辅助视图、局部视图、裁剪视图、剖面视图、旋转剖视图或断裂视图等,如图9-11所示。
在生成工程图之前,应首先生成零部件或者装配体的三维模型,然后根据此三维模型考虑和规划视图,如工程图由几个视图组成、是否需要剖视等,最后在生成工程图。

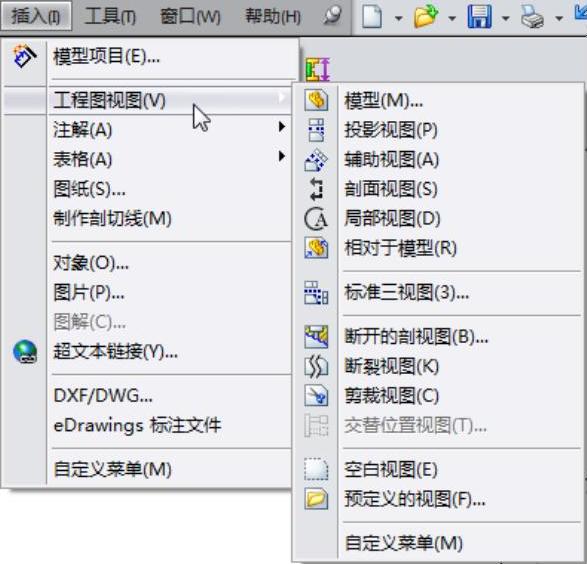

在工程图文件中,选择菜单栏中的【插入】|【工程视图】命令,弹出工程视图菜单,如图9-12所示,根据需要,可以选择相应的命令生成工程视图。
图9-11 工程视图
图9-12 工程视图菜单
各类型视图的含义如下:
投影视图:指从任何正交视图插入投影的视图。(www.daowen.com)
辅助视图:类似于投影视图,但垂直于现有的视图参考边线的展开视图。
剖面视图:可以用一条剖切线分割视图。剖面视图可以是直切剖面或者是用阶梯剖切线定义的等距剖面。
局部视图:通常是以放大比例显示一个视图的某个部分,可以是正交视图、空间视图、剖面视图、裁剪视图、爆炸装配体视图或者另一局部视图等。
相对于模型:正交视图,由模型中两个直交面或者基准面及各自的具体方位的规格定义。
标准三视图:前视视图为模型视图,其他两个视图为投影视图,使用在图纸属性中指定的第一视角或者第三视角投影法。
断开的剖视图:是现有工程图的一部分,而不是单独的视图,可以用闭合的轮廓定义断开的剖视图。
断裂视图:也称为中断视图。断裂视图可以将工程图视图以比较大比例显示在较小的工程图纸上。与断裂区域相关的参考尺寸和模型尺寸反映实际的模型数值。
裁剪视图:除了局部视图、已用于生成局部视图的视图或者爆炸视图,用户可以根据需要裁剪任何工程视图。
