利用【线型】工具栏可以对工程视图的线型和图层进行设置。

1．设置线型

对于视图中图形线条的线色、线粗、线型、颜色显示模式等，可以利用【线型】工具栏进行设置。【线型】工具栏如图9-7所示。在【线型】工具栏中各选项的含义如下：

图层属性：设置图层属性（如颜色、厚度、样式等），将实体移动到图层中，然后为新的实体选择图层。

线色：可以对图线颜色进行设置。

线粗：单击该按钮，会弹出如图9-8所示的【线粗】菜单，可以对图线粗细进行设置。

线条样式：单击该按钮，会弹出如图9-9所示的【线条样式】菜单，可以对图线样式进行设置。

隐藏/显示边线：单击该按钮，可以切换边线的隐藏和显示

颜色显示模式：单击该按钮，线色会在所设置的颜色中进行切换。

在工程图中如果需要对线型进行设置，一般在绘制草图实体之前，先利用【线型】工具栏中的【线色】【线粗】和【线条样式】按钮对将要绘制的图线设置所需的格式，这样可以使被添加到工程图中的草图实体均使用指定的线型格式，直到重新设置另一种格式为止。

如果需要改变直线、边线或者草图视图的格式，可以先选择需要更改的直线、边线或草图实体，然后利用【线型】工具栏中的相应按钮进行修改，新格式将被应用到所选视图中。

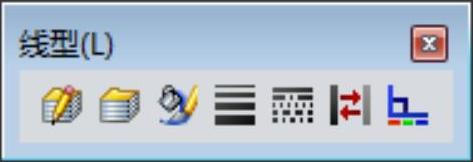

图9-7 【线型】工具栏

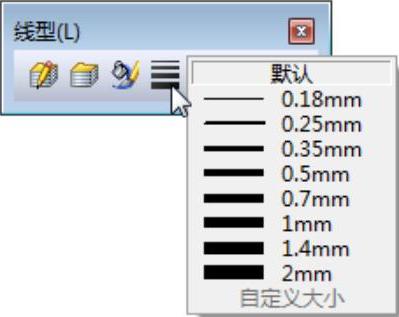

图9-8 【线粗】菜单

(www.daowen.com)

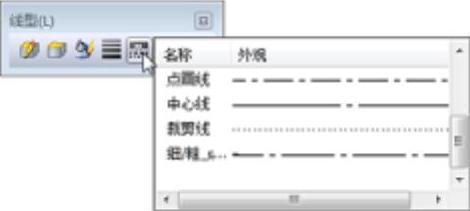

图9-9 【线条样式】菜单

2．设置图层

在工程图文件中，可以根据用户需求建立图层，并为每个图层上生成的新实体指定线条颜色、线条粗细和线型。新的实体会自动添加到激活的图层中，图层可以被隐藏或显示，另外还可以将实体从一个图层移到另一个图层。

尺寸和注解（包括注释、区域剖面线、块、折断线、局部视图图标、剖面线及表格）可以移到图层上，它们使用图层指定的颜色。

如果将.dxf或.dwg文件输入到SolidWorks 2014工程图中，就会自动生成图层。在最初生成.dxf或.dwg文件的系统中指定的图层信息将保留。

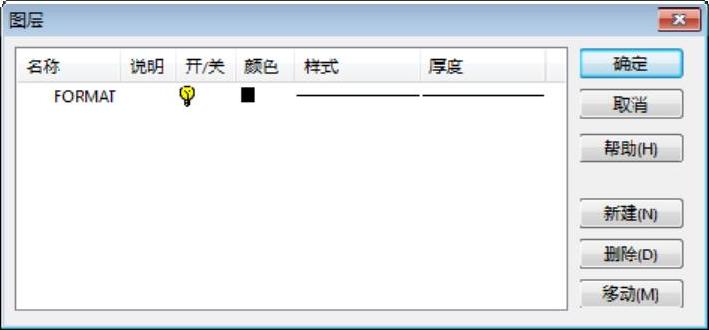

图9-10 【图层】对话框

【课堂举例9-1】建立图层

01单击【线型】工具栏上的【图层属性】按钮，弹出如图9-10所示的【图层】对话框。

02单击【新建】按钮，然后输入新图层的名称。

03更改图层默认图线的颜色、样式和厚度。

颜色：单击【颜色】下的方框，弹出【颜色】对话框，从中选择一种颜色。

样式：单击【样式】下的方框，从弹出的菜单中选择一种图线样式。

厚度：单击【厚度】下的方框，从弹出的菜单中选择图线粗细。

04单击【确定】按钮，就可为文件建立新的图层。
