1.设定图纸格式

当建立一副新的工程图时,必须选择一种图纸格式。图纸格式可以采用标准图纸格式,也可以自定义和修改图纸格式。通过对图纸格式的设置,有助于生成具有统一格式的工程图。图纸格式主要用来保存图纸中相对不变的部分,如图框标题栏和明细栏。

选择菜单栏中的【文件】︱【新建】命令,或单击标准工具栏上的【新建】按钮978-7-111-47083-0-Chapter09-10.jpg,弹出【新建SolidWorks文件】对话框,如图9-1所示。

单击对话框中的978-7-111-47083-0-Chapter09-11.jpg【工程图】按钮,单击【确定】按钮,进入SolidWorks 2014的工程图设计界面。


图9-1 【新建SolidWorks文件】对话框

2.编辑图纸格式

生成一个工程图文件后,可以随时对图纸大小、图纸格式、绘图比例、投影类型等图纸细节进行修改。

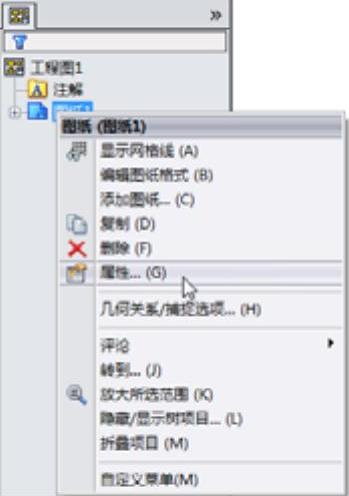

在【特征管理器设计树】中,用鼠标右键单击978-7-111-47083-0-Chapter09-13.jpg图标,或者在工程图图纸空白区域单击鼠标右键,在弹出的快捷菜单中选择【属性】命令,如图9-2所示,系统弹出【图纸属性】对话框,如图9-3所示。


图9-2 快捷菜单(www.daowen.com)


图9-3 【图纸属性】对话框

在【图纸属性】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter09-16.jpg名称:在方框中输入名称。

978-7-111-47083-0-Chapter09-17.jpg比例:为图纸设定比例。

978-7-111-47083-0-Chapter09-18.jpg投影类型:为标准三视图投影选择第一视角或第三视角。

978-7-111-47083-0-Chapter09-19.jpg下一视图标号:指定将使用在下一个剖面视图或局部视图的字母

978-7-111-47083-0-Chapter09-20.jpg下一基准标号:指定要用作下一个基准特征符号的英文字母。

采用在此显示模型的自定义属性值:如果图纸上显示一个以上模型,且工程图包含链接到模型自定义属性的注释,则选择包含想使用的属性的模型之视图。如果没有另外指定,则将使用插入到图纸的第一个视图中的模型属性。
