隐藏零部件、更改透明度等方法是观察装配体模型的常用手段，但许多产品中零部件之间的空间关系非常复杂，具有多重嵌套关系，需要进行剖切才能观察其内部结构，而借助SolidWorks中的装配体特征可以完成轴测剖视图的功能。

装配体特征是在装配体环境下生成的特征实体，虽然装配体特征改变了装配体的形态，但对零件并不产生影响。装配体特征主要包括切除和孔，适用于展示装配体的剖视图。

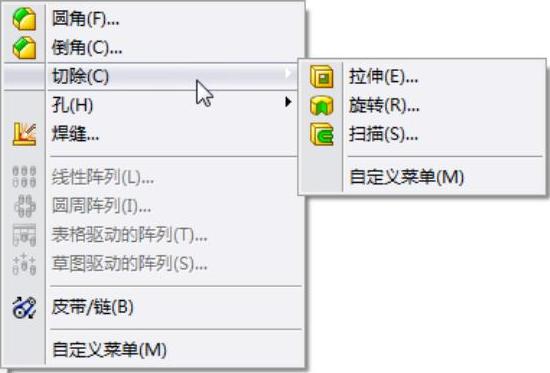

在装配体窗口中，选择菜单中的【插入】｜【装配体特征】｜【切除】│命令，该菜单下展开有三种切除方式，如图8-41所示。

图8-41 装配体的切除特征

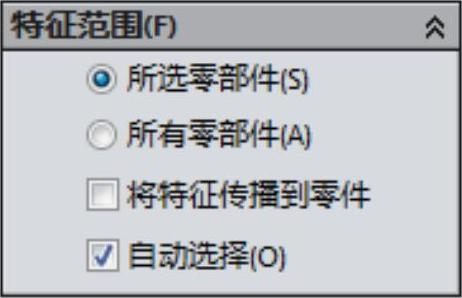

图8-42 特征范围选项组

这三种切除方式的对话框与特征建模中的拉伸、旋转切除、扫描切除基本相同，唯一不同的是对话框下多一个【特征范围】选项组，如图8-42所示。

【特征范围】选项组控制切除应用到的零部件，选项组中各选项的含义如下：

所有零部件：每次特征重新生成时，都要应用到所有的实体。如果将被特征所交叉的新实体添加到模型上，则这些新实体也被重新生成以将该特征包括在内。

所选零部件：应用特征到选择的零部件。

将特征传播到零件：将装配体中的切除特征应用到零部件文件上。

自动选择：当首先以多实体零件生成模型时，特征将自动处理所有相关的交叉零件。【自动选择】选项比【所有零部件】选项快，因为它只处理初始清单中的实体，并不会重新生成整个模型。(www.daowen.com)

影响到的零部件：（在取消选择【自动选择】选项时可用）在图形区域中选择受影响的实体。

【课堂举例8-4】创建装配体剖视图

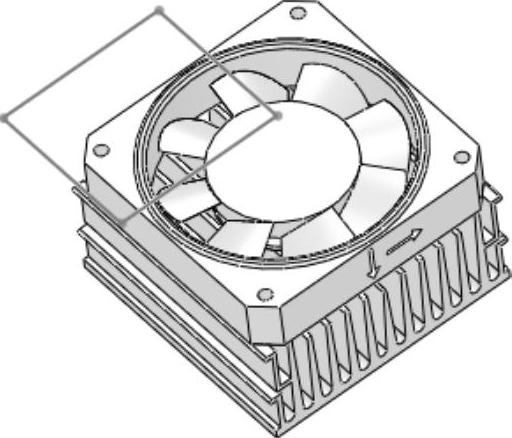

01打开素材库中的“第8章/8.-4装配体剖视图/风扇装配体.sldasm”文件，如图8-43所示。

02在装配体窗口中，选择菜单中的【插入】｜【装配体特征】｜【切除】｜【拉伸】命令，在绘图区单击所绘制的草图，系统弹出【切除-拉伸】对话框。

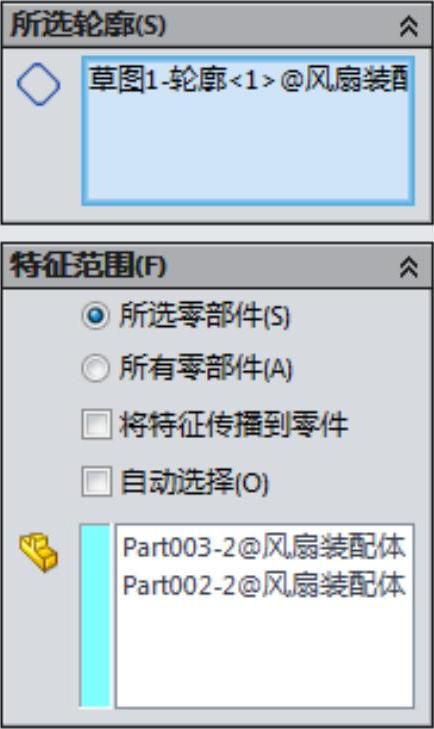

03在【方向1】选项组中，设置【终止条件】为完全贯穿，在【特征范围】选项组中，去掉勾选【自动选择】，然后单击选择风扇盒（part003）和扇叶（part002）为切除范围，如图8-44所示。

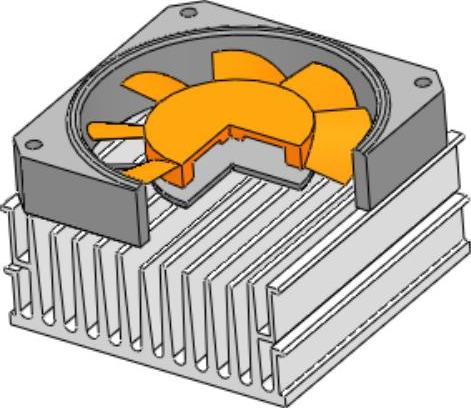

04单击对话框中的【确定】按钮，生成轴测剖视图，如图8-45所示。

图8-43 “装配体剖视图”

图8-44 选择切除范围

图8-45 生成的剖视图
