在实际生产中，出于便于制造的目的，经常需要分离装配体中的零部件以便直观地分析它们之间的相互关系。在装配体的爆炸视图中可以分离其中的零部件以便查看这个装配体。

单击【装配体】选项卡中的【爆炸视图】按钮，系统弹出【爆炸】对话框，如图8-29所示。对话框中各选项的含义如下：

1．【操作方法】选项组

显示创建爆炸视图的操作方法。

2．【操作步骤】选项组

该选项组显示现有的爆炸步骤。

爆炸步骤：爆炸到单一位置的一个或多个所选零部件。

3．【设定】选项组

爆炸步骤的零部件：显示当前爆炸步骤所选的零部件。

爆炸方向：显示当前爆炸步骤所选的方向，如果有必要单击【反向】按钮。

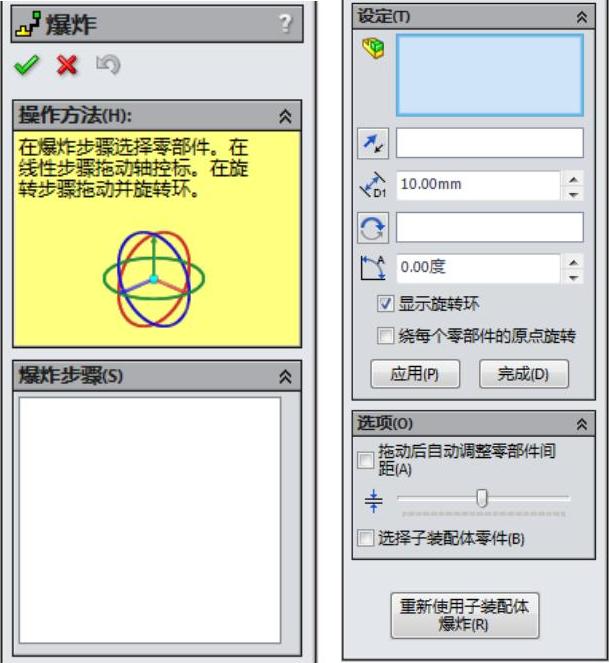

图8-29 【爆炸】对话框

爆炸距离：显示当前爆炸步骤零部件移动的距离。

爆炸轴：选择零件旋转的参考轴。

爆炸角度：输入零件的旋转角度。

显示旋转环：选择此项，在爆炸预览中将显示旋转环，通过转动这三个旋转环可将零件绕对应的轴旋转一定角度。

应用：单击此按钮以预览对爆炸步骤的更改。

完成：单击此按钮以完成新的或已更改的爆炸步骤。

4．【选项】选项组

拖动后自动调整零部件间距：沿轴心自动均匀地分布零部件组的间距。

调整零部件链之间的间距：移动该选项中的流动按钮后，系统会自动调整零部件间距放置的零部件之间的距离。

选择子装配体的零件：选择此复选框，可选择子装配体的单个零部件；取消此复选框可让您选择整个子装配体。(www.daowen.com)

重新使用子装配体爆炸：单击此按钮，使用先前在所选子装配体中定义的爆炸步骤。

【课堂举例8-2】创建气缸的爆炸视图

01打开素材库中的“第8章/8-2气压缸装配/气压缸装配体.sldasm”装配体文件，如图8-30所示。

02单击【装配体】选项卡中的【爆炸视图】按钮，系统弹出【爆炸】对话框。

03在【设定】选项组中单击装配体中的一个零件，则零件名称将出现在【设定】下的列表框中，同时该零件也显示出一个三维坐标轴，单击某一个轴，在【爆炸距离】微调框中输入20mm，如图8-31所示。

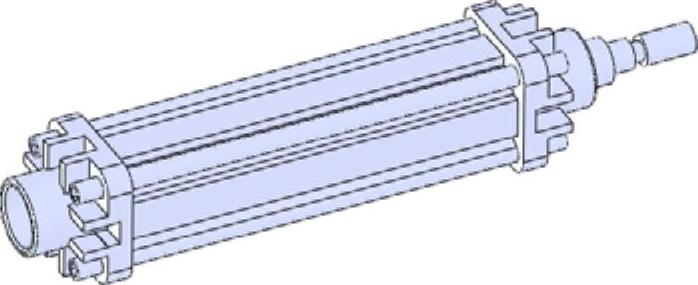

图8-30 “气压缸”文件

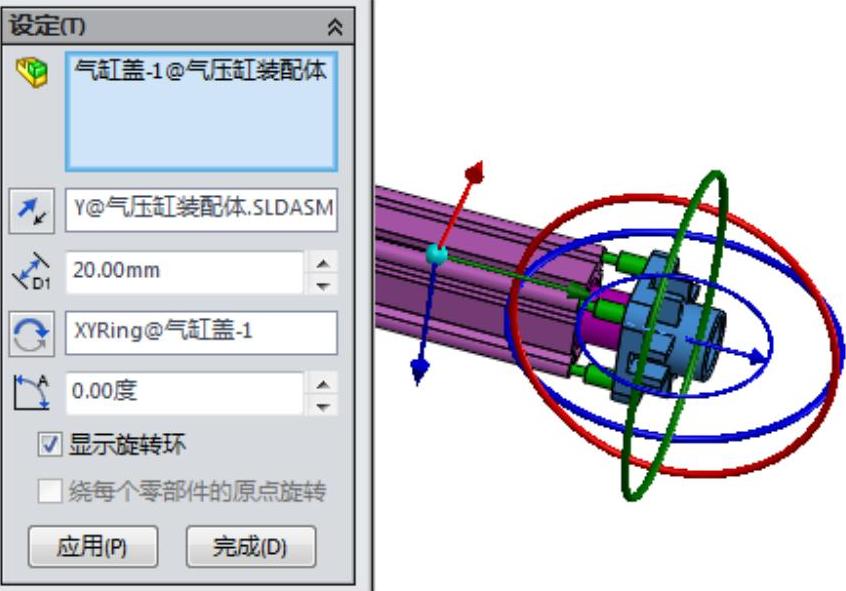

图8-31 设置爆炸距离

04单击【应用】按钮，绘图区将显示出爆炸视图的预览，单击【完成】按钮，完成了一个爆炸步骤，【爆炸步骤】中将显示爆炸步骤1，右侧绘图区将显示爆炸视图结果，如图8-32所示。

05右键单击【爆炸步骤1】，在弹出的快捷菜单中选择【编辑步骤】命令，如图8-33所示。

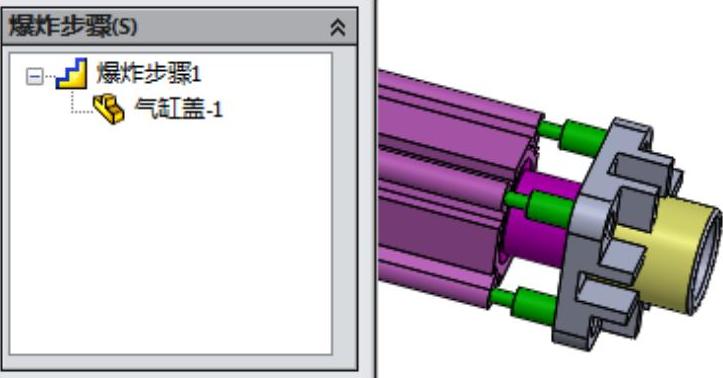

图8-32 创建的爆炸步骤

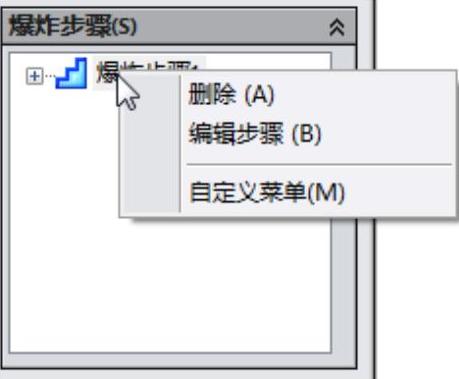

图8-33 单击编辑步骤

06在【爆炸距离】微调框中输入50mm，单击对话框中的【确定】按钮，完成对爆炸视图的修改，如图8-34所示。

07单击其他零件，重复（2）~（4）步，可完成对整个装配体爆炸视图的建立，效果如图8-35所示。

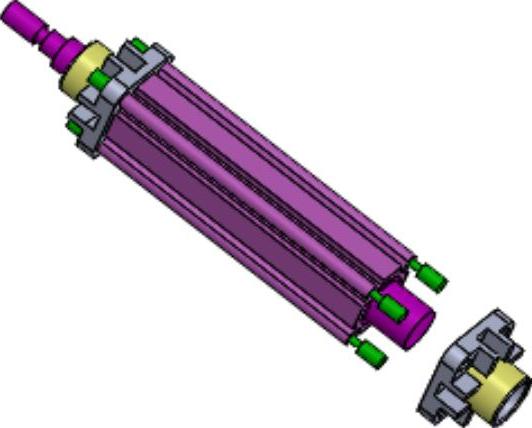

图8-34 修改爆炸视图

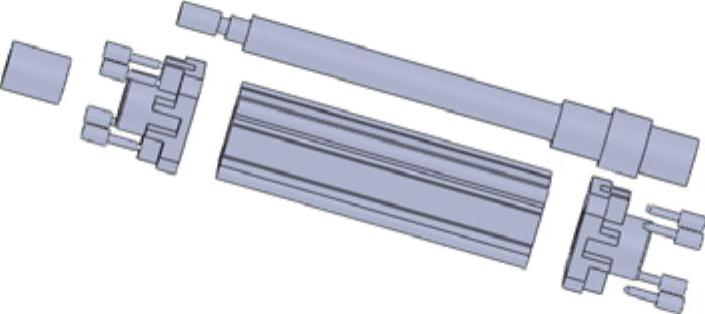

图8-35 爆炸视图
